Questões sobre Eletrônica Digital

O número de entradas padrão TTL que uma saída TTL padrão pode alimentar, tipicamente, é:

• A.

  1.

• B.

  2.

• C.

  5.

• D.

  10.

• E.

  100.

Quando um circuito lógico composto por portas da família CMOS está em funcionamento estático, ou seja, não está oscilando,

• A.

  sua dissipação de energia é muito alta.

• B.

  sua dissipação de energia é muito baixa.

• C.

  sua dissipação de energia dobra.

• D.

  suas saídas ficam em nível lógico 0.

• E.

  suas saídas ficam em nível lógico 1.

Grande parte dos microprocessadores ou microcontroladores possuem um registrador no qual é armazenada a maioria dos resultados decorrentes de alguma operação lógica ou aritmética. Esse registrador é conhecido como

• A.

  Acumulador.

• B.

  Stack Pointer.

• C.

  Program Counter.

• D.

  Registrador de Base.

• E.

  Registrador de Endereço.

Considere a seguinte instrução, presente em um microprocessador hipotético.

MOV R2, 34h

Essa instrução move o valor 34h (em hexadecimal) para o registrador R2. O carregamento do valor 34h representa uma forma de endereçamento

• A.

  imediato.

• B.

  indexado.

• C.

  monobase.

• D.

  multibase.

• E.

  numérico.

• A.

  1,5 e 2

• B.

  3,5 e 4

• C.

  4 e 4,5

• D.

  7,5 e 8

• E.

  8 e 8,5

• A.



• B.



• C.



• D.



• E.



A taxa de transmissão na tecnologia Fast Ethernet é de até:

• A.

  10 Mbps

• B.

  100 Mbps

• C.

  250 Mbps

• D.

  1 Gbps

• E.

  20 Gbps

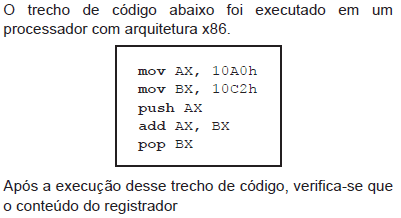

• A.

  AX é 2062h

• B.

  AX é 10C2h

• C.

  BX é 2162h

• D.

  BX é 2062h

• E.

  BX é 10A0h

• A.

  linear NE555.

• B.

  linear LM7805.

• C.

  linear LM7815.

• D.

  lógico CD4066.

• E.

  lógico DM74138.

• A.

  255.255.255.224

• B.

  255.255.255.248

• C.

  255.255.255.192

• D.

  255.255.255.252

• E.

  255.255.255.240
