Questões sobre Eletrônica Digital

Nas diversas arquiteturas de microprocessadores e microcontroladores, é comum a existência do Stack Pointer, cujo funcionamento pode variar ligeiramente de acordo com o componente analisado. De uma forma geral, trata-se de um

• A.

  registrador que aponta para a primeira posição livre ou para a última posição ocupada da pilha.

• B.

  registrador que armazena o código da instrução corrente que está sendo executada.

• C.

  registrador que armazena o código da próxima instrução a ser executada.

• D.

  espaço de armazenamento que contém as principais configurações do processador.

• E.

  espaço de armazenamento que armazena as últimas instruções executadas e os últimos dados acessados.

Um microprocessador permite que uma forma de endereçamento à memória se utilize de um registrador para armazenar o endereço da posição de memória a ser acessada. Quando um operando na memória é acessado a partir de um endereço contido em um registrador, tem-se uma forma de acesso ao operando denominada endereçamento

• A.

  completo.

• B.

  direto.

• C.

  direto.

• D.

  indexado em registrador.

• E.

  indireto por registrador.

Considere dois números, representados na base hexadecimal, sobre os quais se deseja realizar a seguinte operação:

AAEEh − 1111h

Considerando somente a representação de números positivos, o resultado, na base decimal, dessa subtração é:

• A.

  19903

• B.

  27845

• C.

  39389

• D.

  42276

• E.

  49921

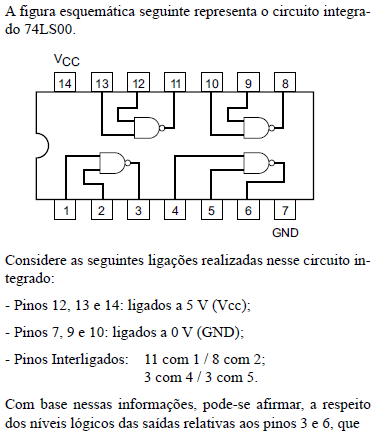

• A.

  a saída 3 estará com nível lógico 0, e a saída 6, com nível lógico 1.

• B.

  a saída 3 estará com Vcc, e a saída 6, com nível lógico 0.

• C.

  as saída 3 e 6 estarão com nível lógico 0.

• D.

  as saída 3 e 6 estarão com nível lógico 1.

• E.

  as saídas 3 e 6 terão valores lógicos indefinidos.

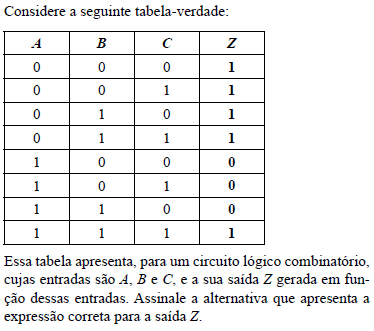

• A.



• B.

  ABC

• C.



• D.

  AB + AC

• E.

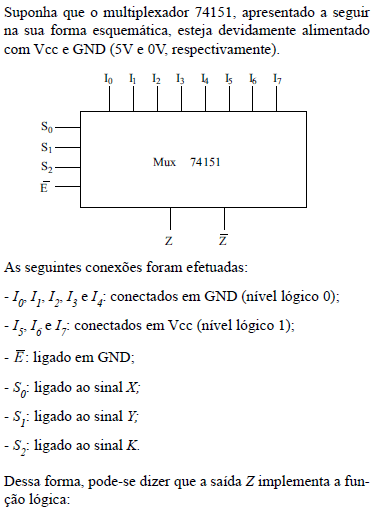

• A.

  X + Y + K

• B.

  X Y + X K + Y K

• C.



• D.



• E.



Considere um demultiplexador cujas entradas de seleção são  A₀, A₁ e A₂, e cujas saídas são O₁, O₂, … e O₇, sendo A₀ a entrada de seleção menos significativa, e O₀ a saída menos significativa. Supondo I o dado de entrada, assinale a alternativa que apresenta uma combinação coerente de valor de entrada de seleção (em binário) / saída ou saídas ativadas, para qualquer valor de I (0 ou 1).

• A.

  001 / O₀ = I

• B.

  010 / O₂ = I

• C. 100 / O₃ = I
• D.

  101 / O₀ = I e O₂ = I

• E.

  110 / O₁ = I e O₂ = I

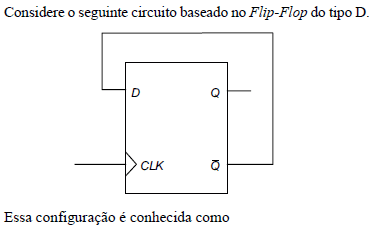

• A.

  J-K.

• B.

  FIFO.

• C.

  LIFO.

• D.

  Toggle.

• E.

  Master-Slave.

O tempo de acesso a uma posição de memória do tipo RAM

• A.

  é o mesmo para qualquer endereço acessado.

• B.

  é proporcional ao valor do endereço acessado.

• C.

  é inversamente proporcional ao valor do endereço acessado.

• D.

  depende do conteúdo do endereço a ser acessado.

• E.

  depende do conteúdo dos endereços vizinhos ao do endereço a ser acessado.

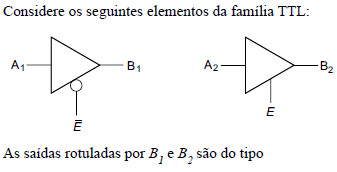

• A.

  DIP.

• B.

  AHDL.

• C.

  VHDL.

• D.

  BiC MOS.

• E.

  tristate.
