Questões de Engenharia Eletrônica da Fundação CESGRANRIO (CESGRANRIO)

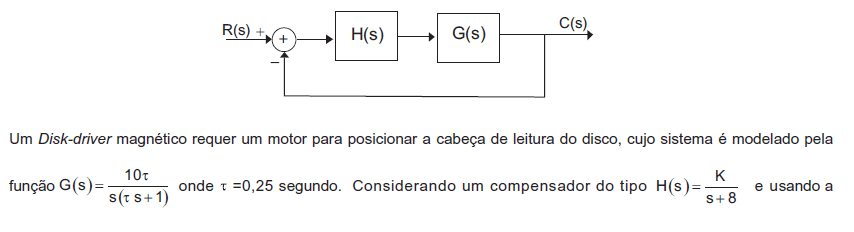

estrutura de realimentação mostrada na figura, qual o valor do ganho K no limiar para a instabilidade?

• A. 5,6
• B. 8,2
• C. 38,4
• D. 384,0
• E. 820,0

Analisando o Diagrama de Bode da função de transferência em malha aberta de um sistema de 3a ordem com fase mínima apresentado acima, pode-se afirmar que a margem de

• A. ganho do sistema é 75 dB, portanto, o sistema em malha fechada é estável.
• B. fase é 15°, portanto, o sistema em malha fechada é instável.
• C. fase é -75° e a margem de ganho é -30 dB, portanto, o sistema em malha fechada é estável.
• D. fase é -75° e a margem de ganho é 30 dB, portanto, o sistema em malha fechada é instável.
• E. fase é 75° e a margem de ganho é 30 dB, portanto, o sistema em malha fechada é estável.

Nas colunas abaixo encontram-se listados os acessórios para válvulas de controle e as descrições das funções destes acessórios.

A associação correta entre as colunas é

• A. I - Q, II - P, III - R, IV - S
• B. I - Q, II - R, III - P, IV - T
• C. I - Q, II - S, III - R, IV - T
• D. I - T, II - S, III - P, IV - Q
• E. I - T, II - R, III - S, IV - P

Com respeito aos cromatógrafos de processo, é correto afirmar que

• A. o gás de arraste empregado na fase móvel não deve ser inerte em relação à amostra e aos componentes do cromatógrafo.
• B. o detector por condutividade térmica é utilizado especificamente para a detecção de compostos de enxofre, para os quais possui elevada sensibilidade.
• C. o detector fotométrico de chama proporciona uma maneira muito sensível para detecção de compostos orgânicos.
• D. Stripping, back-flush e heart-cut são configurações de coluna, utilizadas para adequar o tempo de análise às necessidades do processo.
• E. as áreas sob os picos que aparecem no cromatograma são inversamente proporcionais à concentração dos respectivos componentes na amostra.

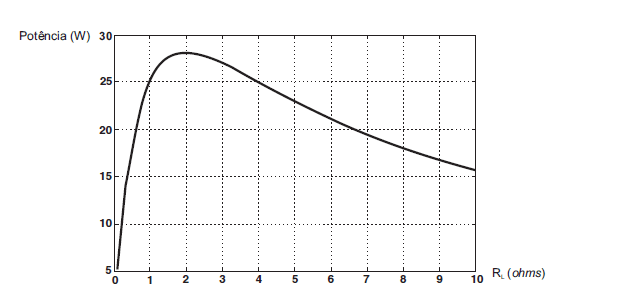

Uma fonte de tensão contínua com valor nominal V_o e com resistência interna ri é ligada a uma carga R_L. O gráfico da figura acima mostra a potência dissipada na carga quando R_L varia de um valor próximo de zero até 10 ohms. Com base nos dados do gráfico, qual o valor nominal da tensão da fonte (V_o)?

• A. 5
• B. 10
• C. 15
• D. 20
• E. 25

Um motor de indução trifásico de 4 pólos, 60 Hz, tem um escorregamento de 4% a plena carga. As freqüências, em Hz, da tensão induzida no rotor no instante da partida e em plena carga, respectivamente, são:

• A. 2,4 e 60,0
• B. 2,4 e 57,6
• C. 57,6 e 2,4
• D. 60,0 e 4,0
• E. 60,0 e 2,4

Um gerador síncrono possui corrente de 800 A relativa à tensão nominal em vazio e uma reatância síncrona de 0,87 p.u.. A corrente de campo, em ampères, necessária para que este gerador forneça a sua potência nominal com fator de potência igual a 0,9 indutivo é

• A. 800,0
• B. 1.268,8
• C. 1.586,0
• D. 1.668,8
• E. 1.868,6

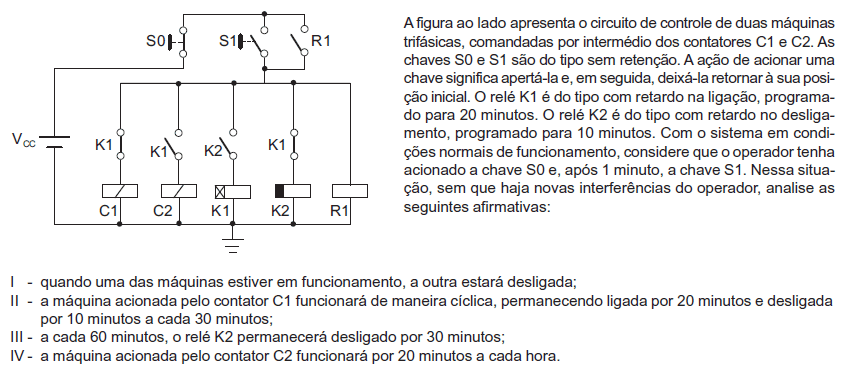

São corretas APENAS as afirmativas

• A. I e II
• B. I e IV
• C. II e III
• D. I, II e III
• E. I, II e IV

Um wattímetro está conectado ao circuito elétrico ilustrado na figura, onde BC indica a bobina de corrente e BP indica a bobina de potencial. A potência, em watts, indicada pelo wattímetro, é

• A. 1
• B. 2
• C. 5
• D. 7
• E. 10
