Questões de Engenharia Eletrônica da Fundação CESGRANRIO (CESGRANRIO)

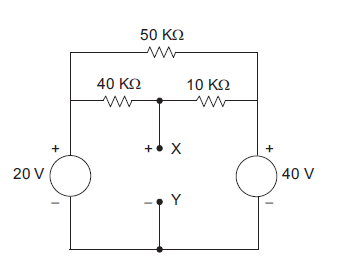

No circuito da figura acima, o equivalente NORTON entre os pontos X e Y é formado por

• A.
• B.
• C.
• D.
• E.

A figura ilustra um circuito resistivo de corrente contínua. Considerando que os valores dos resistores encontram-se em ohms, a corrente I₁, em ampères, que atravessa o resistor de 4 ohms é

• A. 0,50
• B. 0,60
• C. 0,75
• D. 0,85
• E. 0,95

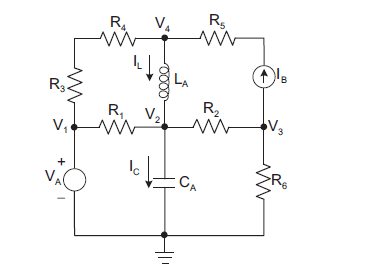

Do equacionamento de tensões e correntes no circuito apresentado na figura acima, é possível concluir que

• A.
• B.
• C.
• D.
• E.

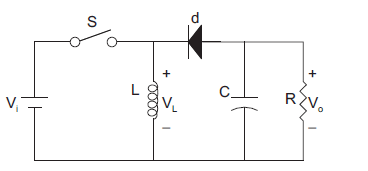

O acionamento da chave S, mostrada na figura acima, é executado de modo a se obter uma modulação por largura de pulso, com duty-cycle igual a D. Nestas condições, este circuito corresponde a um conversor CC-CC denominado Buck-Boost. Considerando o funcionamento do circuito em regime permanente, é correto afirmar que

• A. quando a chave S estiver fechada, o diodo d conduz.
• B. quando a chave S estiver aberta, o capacitor estará descarregado.
• C. a tensão média sobre o indutor é igual ao valor médio da tensão de saída V_o.
• D. a tensão média de saída V_o é calculada por
• E. a tensão média de saída V_o é calculada por

• A.
• B.
• C.
• D.
• E.

Uma determinada planta industrial apresenta o comportamento dinâmico semelhante ao de um modelo linear de segunda ordem, quando submetida à aplicação de um degrau em sua entrada. Observa-se na saída da planta que a resposta possui uma ultrapassagem máxima de 25% e algumas poucas oscilações amortecidas até alcançar o valor de regime permanente. Neste caso, o comportamento da planta é

• A. superamortecido, e os pólos do modelo estão localizados sobre o semi-eixo real negativo.
• B. criticamente amortecido, e os pólos do modelo estão localizados no semiplano s direito.
• C. subamortecido, e os pólos do modelo estão localizados sobre o semi-eixo real negativo.
• D. subamortecido, e os pólos do modelo são complexos conjugados e estão localizados no semiplano s esquerdo.
• E. subamortecido, e os pólos do modelo estão localizados sobre o eixo imaginário, simetricamente posicionados em relação à origem.

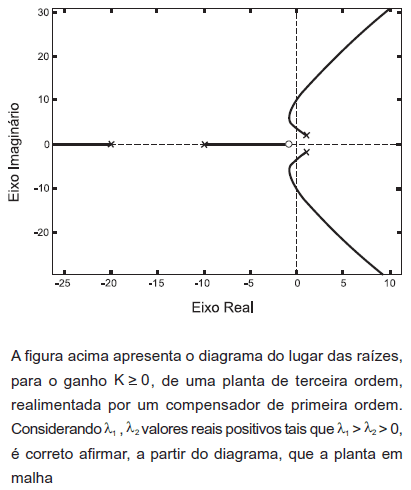

• A. aberta é estável.
• B. fechada somente é estável na faixa de ganho
• C. fechada somente é estável na faixa de ganho
• D. fechada somente é estável na faixa de ganho
• E. fechada é estável para todo valor de ganho

Para se criar uma estrutura de tópicos deve-se começar o documento no formato modo de estrutura de tópicos.

PORQUE

Da mesma forma que o modo normal ou de layout de página, o modo de estrutura de tópicos oferece uma exibição exclusiva para o conteúdo do documento.

A esse respeito conclui-se que

• A. as duas afirmações são verdadeiras e a segunda justifica a primeira.
• B. as duas afirmações são verdadeiras e a segunda não justifica a primeira.
• C. a primeira afirmação é verdadeira e a segunda é falsa.
• D. a primeira afirmação é falsa e a segunda é verdadeira.
• E. as duas afirmações são falsas.

No modelo de um atuador robótico, o torque T(t), em N.m, é uma função não linear que depende de uma corrente elétrica i(t), em A, cuja relação é dada por:

Para pequenas variações de corrente no ponto de operação em que o torque é nulo, a expressão linearizada do torque T_L(t) é:

• A. 22i(t) - 44
• B. -22i(t) + 44
• C. 14i(t) - 28
• D. 7i(t) - 14
• E. 22i(t) + 30

Seja um contador binário tipo 74169, porém com os sinais LOAD (carregamento), EN (enable) e UP (contagem ascendente ou descendente) ativados em nível alto. Considerando que EN = 1, UP = 1, D = 0010 e LOAD = Q₃, onde D₃D₂D₁D₀ é a entrada paralela e Q₃Q₂Q₁Q₀ é a saída, o número de estados da seqüência permanente é

• A. 5
• B. 6
• C. 7
• D. 8
• E. 9
