Questões de Engenharia Eletrônica da Fundação CESGRANRIO (CESGRANRIO)

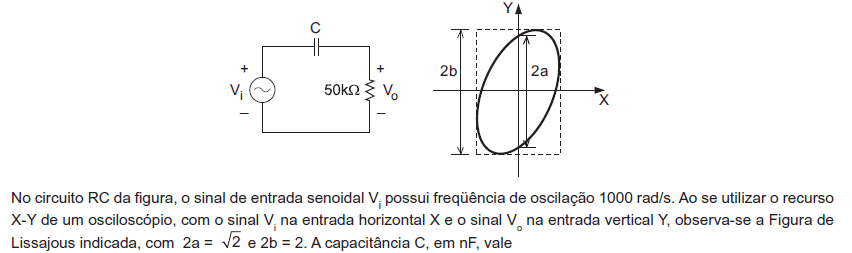

• A. 5
• B. 10
• C. 20
• D. 40
• E. 100

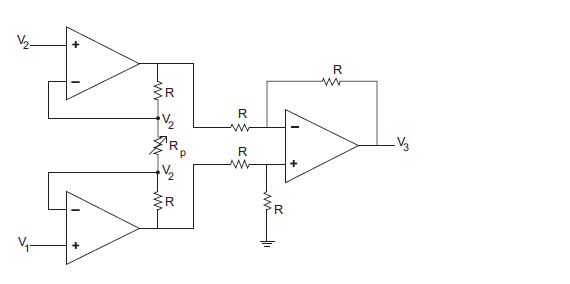

O circuito da figura consiste num amplificador para instrumentação, que utiliza amplificadores operacionais considerados ideais. A expressão correta para a tensão de saída V₃ em função de R, R_p, V₁ e V₂ é

• A.
• B.
• C.
• D.
• E.

O código a seguir será enviado para uma fábrica com o intuito de produzir um circuito integrado.

Este código se refere a um

• A. latch D com clear assíncrono e preset assíncrono.
• B. flip-flop D com clear síncrono e preset síncrono.
• C. flip-flop D com clear assíncrono e preset síncrono.
• D. flip-flop D com clear assíncrono e preset assíncrono.
• E. flip-flop D com clear síncrono e preset assíncrono.

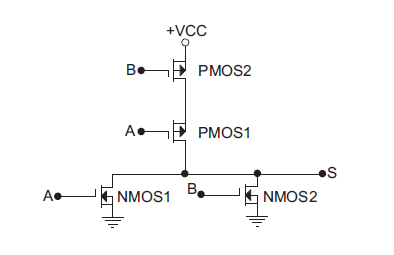

Na porta lógica apresentada na figura acima, quando A = 1 e B = 0, os transistores PMOS1, PMOS2, NMOS1 e NMOS2, respectivamente, estarão

• A. cortado, conduzindo, conduzindo e cortado.
• B. cortado, cortado, conduzindo e conduzindo.
• C. cortado, cortado, conduzindo e cortado.
• D. conduzindo, conduzindo, cortado e cortado.
• E. conduzindo, cortado, cortado e conduzindo.

Tratando-se de uma arquitetura PC moderna, considere as seguintes afirmativas:

I - a memória cache conecta-se ao núcleo do processador via FSB;

II - a Ponte Sul é utilizada por dispositivos periféricos que requeiram grande banda de comunicação;

III - um processador dual-core não oferecerá um desempenho melhor quando o sistema estiver rodando um único aplicativo com execução seqüencial.

São corretas APENAS as afirmativas

• A. I
• B. II
• C. III
• D. I e II
• E. II e III

Um processador possui registradores de dados de 32 bits e pode operar com barramentos de dados ISA de 16 bits ou PCI de 32 bits. Considere a execução das seguintes instruções:

Os números de ciclos de barramento gastos pela instrução de I/O nos barramentos ISA e PCI, respectivamente, serão

• A. 2 e 1
• B. 3 e 1
• C. 3 e 2v
• D. 4 e 2
• E. 4 e 3

Um processador e um compilador usam uma pilha no controle de sub-rotinas. Ao se chamar uma sub-rotina, a ordem correta de empilhamento de valores será

• A. parâmetros passados – endereço de retorno – base pointer – variáveis locais.
• B. parâmetros passados – base pointer – endereço de retorno – variáveis locais.
• C. endereço de retorno – parâmetros passados – variáveis locais – base pointer.
• D. endereço de retorno – parâmetros passados – base pointer – variáveis locais.
• E. base pointer – parâmetros passados – endereço de retorno – variáveis locais.

O sinal de tensão v recebido em um sistema de comunicações pode ser modelado por uma variável aleatória cuja função densidade de probabilidade é mostrada na figura acima. Com base nos dados da figura, a probabilidade de a tensão do sinal recebido estar compreendida entre 3 e 4 volts é

• A. 0,45
• B. 0,38
• C. 0,29
• D. 0,15
• E. 0,08

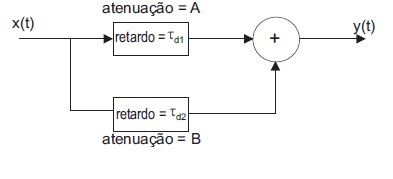

Determinado sistema consiste da união em paralelo de dois canais de comunicações ideais com diferentes atenuações e retardos no tempo, conforme figura acima. A função de transferência de tal sistema é

• A.
• B.
• C.
• D.
• E.

Determinado sistema de comunicações sem fio multiplexa 12 sinais digitais de telemetria em uma forma de TDM sem tempo de guarda e overhead nulo. Cada sinal digital individualmente possui uma taxa bruta de 10 Kbps e é representado, em banda básica, por uma codificação NRZ. O fluxo de bits multiplexado é então modulado, utilizando-se um 64-QAM com filtragem do tipo co-seno levantado com fator de rolloff igual a 0,5. A largura de faixa do sinal modulado, em KHz, é

• A. 15
• B. 30
• C. 36
• D. 45
• E. 90
