Considere as duas situações, abaixo, referentes a DPS − dispositivo de proteção contra surtos: 1. DPS ensaiado com onda de corrente nominal de descarga de 8/20 μs. 2. DPS ensaiado com onda de corrente de impulso de 10/350 μs. Para efeito de classificação, tratam-se de DPSs:

• A.
• B.
• C.
• D.
• E.

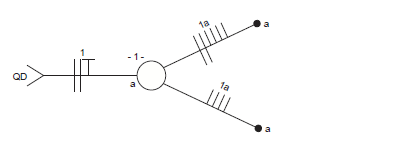

Considere o esquema unifilar abaixo.

Refere-se a um circuito

• A. bifásico, com dois interruptores simples bipolares comandando uma lâmpada, mas contém dois erros, pois há um retorno em excesso no eletroduto entre a lâmpada e o interruptor inferior e dois retornos em excesso no eletroduto entre a lâmpada e o interruptor superior.
• B. monofásico, com dois interruptores paralelos unipolares comandando uma lâmpada, mas contém um erro, pois falta o neutro no eletroduto entre o QD e a lâmpada.
• C. bifásico, com dois interruptores paralelos bipolares comandando uma lâmpada, mas contém um erro, pois faltam dois retornos no eletroduto entre a lâmpada e o interruptor inferior.
• D. monofásico, com dois interruptores intermediários unipolares comandando uma lâmpada, mas contém um erro, pois falta o neutro no eletroduto entre o QD e a lâmpada.
• E. bifásico, com dois interruptores intermediários unipolares comandando uma lâmpada, mas contém dois erros, pois faltam dois retornos no eletroduto entre a lâmpada e o interruptor superior e há dois retornos em excesso no eletroduto entre a lâmpada e o interruptor inferior.

Para a proteção de estruturas contra descargas atmosféricas é recomendável que a resistência de aterramento tenha ordem de grandeza de

• A. 10
• B. 10 M.
• C. 1 k
• D. 10 k
• E. 1 M.

Identifique o tipo de tomada em função da carga para uma instalação elétrica:

• A.
• B.
• C.
• D.
• E.

Considere o fenômeno relacionado à Lei de Planck: Um objeto de ferro à temperatura ambiente tem coloração escura.

Quando ele é colocado no fogo, à medida que a sua temperatura aumenta, sua cor também sofre alteração, passando pela coloração avermelhada em aproximadamente 500 °C, amarelada em aproximadamente 2700 °C e branca azulada em aproximadamente 4700 °C.

No âmbito da luminotécnica, para lâmpadas, tal lei é a referência para a especificação denominada

• A. nível de radiação infravermelha.
• B. índice de reprodução de cor.
• C. iluminância.
• D. temperatura da cor.
• E. rendimento.

Considere um fio condutor onde se verifica a corrente elétrica contínua constante de 10 Ampères.

A quantidade de elétrons que atravessa a seção transversal do referido condutor no intervalo de um segundo é, aproximadamente,

• A. 1,5 × 10²⁰.
• B. 10²⁰.
• C. 6,25 × 10¹⁹.
• D. 5 × 10¹⁷.
• E. 3,75 × 10¹⁶.

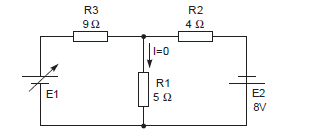

No circuito abaixo, E₁ é uma fonte de tensão contínua, ajustável de zero a quarenta volts.

O valor de E₁ que anula a corrente em R₁, em volt, é

• A. 36.
• B. 18.
• C. 12.
• D. 9.
• E. 16.

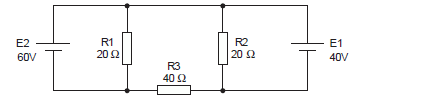

Considere o circuito abaixo em termos de potência.

As potências fornecidas pelas fontes totalizam, em watts,

• A. 270.
• B. 320.
• C. 260.
• D. 210.
• E. 200.

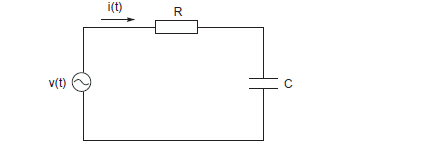

No circuito RC série, abaixo, a tensão fornecida pela fonte é dada por: v(t) = 311 sen 50t (V) e a corrente é i(t) = 14,1 sen (50t + π/3) (A).

Nas condições apresentadas, o valor do capacitor é, aproximadamente, em milifarad,

• A. 50.
• B. 22.
• C. 7.
• D. 15.
• E. 1.

Sobre um circuito RLC série, onde X_L = módulo da reatância indutiva, X_C = módulo da reatância capacitiva,

• A. se X_L > X_C, então o circuito é indutivo, com a corrente adiantada da tensão.
• B. se X_L < X_C, então o circuito é capacitivo, com a corrente adiantada da tensão.
• C. se X_L = X_C, então o circuito é resistivo, com a corrente atrasada da tensão.
• D. se X_L > R, então o circuito encontra-se na ressonância com a corrente defasada da tensão em 180°.
• E. se X_L > R < X_C, o circuito encontra-se na ressonância com a corrente nula.
