Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

No filtro abaixo, composto por elementos RC ideais, na frequência de corte a tensão de saída do filtro representa aproximadamente 71% da tensão de entrada.

Nas condições citadas, o ganho de tensão do filtro é, em dB,

• A. − 40.
• B. − 20.
• C. − 3.
• D. 30.
• E. 10.

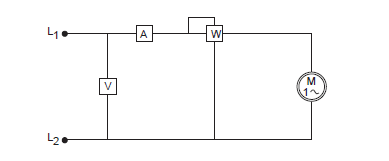

Considere a montagem, abaixo, a qual expõe a disposição de vários instrumentos de medidas conectados a um motor monofásico 220 V.

Com os valores apresentados nos instrumentos, calcula-se

• A. a rotação.
• B. o fator de serviço.
• C. o escorregamento.
• D. o fator de potência.
• E. o rendimento.

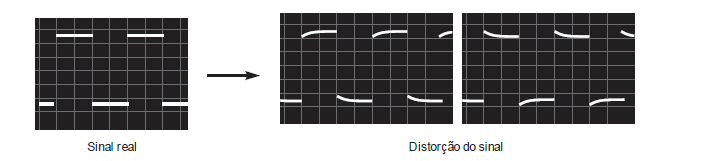

Não é incomum, durante medidas com o osciloscópio, encontrar distorções nos sinais como as apresentadas abaixo, à direita (overshoot ou undershoot).

Tais distorções podem ser corrigidas

• A. no ajuste de compensação da ponta de prova.
• B. na base de tempo do osciloscópio.
• C. no controle de V/div do osciloscópio.
• D. no controle de trigger do osciloscópio.
• E. alterando a chave da posição ×1 para a posição ×10 da ponta de prova.

Um comerciante de peças de bicicleta utiliza-se da numeração hexadecimal como código para representar o preço de custo dos seus artigos, de maneira que, quando um cliente pede um desconto, ele sabe até que valor pode chegar. Para tanto, representou a parte inteira por um número hexadecimal, e os centésimos de real por outro número sempre com dois algarismos. Assim, o preço de custo de um produto que apresenta o código 2F3C é, em reais,

• A. 65,20.
• B. 47,60.
• C. 129,70.
• D. 242,15.
• E. 39,34.

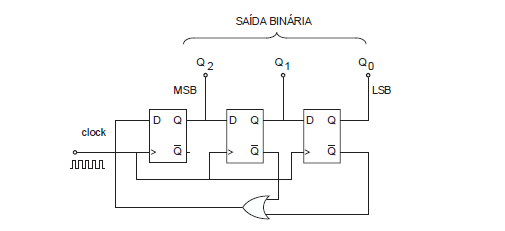

O circuito abaixo trata de um gerador de sequência, em anel, implementado com Flip Flop tipo D e porta lógica.

A sequência de loop, em numeração decimal, executada pelo gerador, é o que consta em

• A.
• B.
• C.
• D.
• E.

O mapa de Veitch/Karnaugh, que auxilia a simplificação da expressão Booleana:

• A.
• B.
• C.
• D.
• E.

Encontram-se nos circuitos integrados TTL duas séries. A primeira, de uso padrão inicia-se com o número 74xxx, onde o x pode ser várias letras e números. A outra, mais robusta, é de uso militar e inicia-se com o número 54xxx. Sobre os valores típicos dessas duas séries, é correto afirmar, simultaneamente, que

• A.
• B.
• C.
• D.
• E.

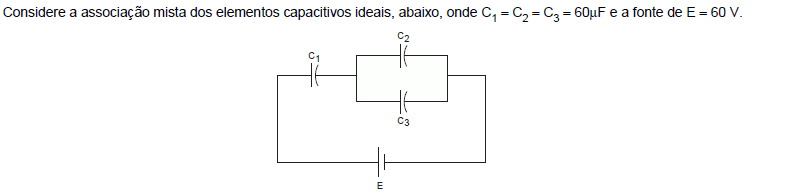

A carga elétrica acumulada na capacitância equivalente é, em milicoulomb,

• A. 12.
• B. 3,2.
• C. 2,4.
• D. 1,2.
• E. 6.

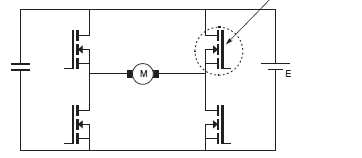

O circuito abaixo mostra uma ponte H simplificada, usada para inverter a rotação de motor CC.

O elemento indicado pela seta é um componente semicondutor designado como

• A. transistor bipolar de junção.
• B. transistor Darlington.
• C. SCR.
• D. TRIAC.
• E. transistor MOSFET.

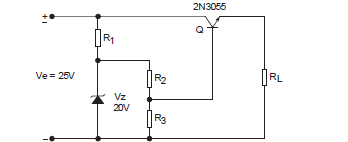

O circuito abaixo, onde R2 = R3, constitui um tipo de saída de potência de fonte de alimentação.

 Em condições normais de operação do circuito, a tensão na carga R_L é, aproximadamente, em volt,

• A. 9.
• B. 12.
• C. 6.
• D. 15.
• E. 11,5.
