Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

• A. 8,6 kHz
• B. 86 Hz
• C. 860 Hz
• D. 12 kHz
• E. 120 kHz

• A. limitar a corrente de coletor dos transistores quando eles estiverem cortados.
• B. limitar a corrente de coletor dos transistores quando eles estiverem saturados.
• C. garantir que a tensão V_CE de corte dos transistores seja igual a V_CC.
• D. garantir a descarga dos capacitores no terminal V_CC da fonte de alimentação.
• E. forçar o estado de saturação dos transistores quando os capacitores ligados em suas bases estiverem descarregados.

Considere o trecho de programa da família 8051.

MOV A, #3FH

INC A

MOV P1,A

Ao final, o port P1, em binário, terá

• A. 00110000
• B. 01001111
• C. 01000001
• D. 01000000
• E. 11000011

Relacione os parâmetros híbridos do transistor emissor comum com os seus respectivos significados.

I. hoe                 a. ganho direto de corrente

II. hie                  b. admitância de saída

III. hre                c. impedância de entrada

IV. hfe                d. ganho reverso de tensão

• A. I-d; II-c; III-b; IV-a
• B. I-c; II-a; III-b; IV-d
• C. I-c; II-b; III-d; IV-a
• D. I-b; II-c; III-d; IV-a
• E. I-b; II-d; III-a; IV-c

O número binário (10100111) equivale, respectivamente, nas bases hexadecimal e decimal, a

• A. A7 e 167
• B. A9 e 17
• C. B3 e 267
• D. A7 e 67
• E. 3D e 147

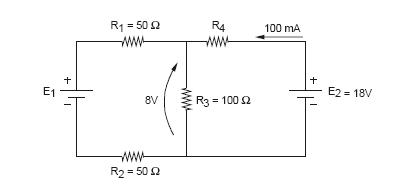

O circuito abaixo refere-se ás questões de números 21 a 23.

O valor de R₄ é

• A.



• B.



• C.



• D.



• E.



O circuito abaixo refere-se ás questões de números 21 a 23.

A potência dissipada por R₃ vale

• A.

  640mW.

• B.

  560mW.

• C.

  480mW.

• D.

  320mW.

• E.

  270mW.

O circuito abaixo refere-se ás questões de números 21 a 23.

A fonte de alimentação E₁ vale

• A. 3V.
• B. 6V.
• C. 10V.
• D. 14V.
• E. 21V.

Com uma fonte de alimentação CC de 9V deseja-se alimentar um circuito digital TTL, cuja tensão de alimentação é de 5V. Para satisfazer essa condição, pode-se utilizar um circuito integrado regulador de tensão, cujo código é

• A. 2N4066.
• B. BC547.
• C. 2N3055.
• D. LM566.
• E. LM7805.

Na freqüência de 1kHz, a reatância de um capacitor de 1µF vale, aproximadamente,

• A.



• B.



• C.



• D.



• E.
