Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

Lista completa de Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC) para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

Figura de Lissajous é a técnica com osciloscópio usada para medir

  • A.

    valor eficaz de corrente alternada.

  • B.

    defasagem entre tensão e corrente alternadas de freqüências diferentes.

  • C.

    defasagem entre duas tensões alternadas de freqüências iguais.

  • D.

    admitância de indutores e capacitores.

  • E.

    impedância de indutores e capacitores.

Um gerador CC tem tensão de 12V em aberto e resistência interna de 5. O valor da resistência de carga que garante a máxima transferência de potência do gerador e o valor dessa potência máxima são, respectivamente,

  • A.

  • B.

  • C.

  • D.

  • E.

Um circuito RLC paralelo é formado por L = 10µH, C = 100nF e R = 100k. A freqüência de ressonância vale, aproximadamente,

  • A. 160kHz.
  • B. 160GHz.
  • C. 160Hz.
  • D. 16kHz.
  • E. 1,6MHz.

A característica do FET que o torna útil como pré-amplificador de áudio de alta sensibilidade é a sua elevada

  • A.

    freqüência de corte superior.

  • B.

    freqüência de corte inferior.

  • C.

    impedância de saída.

  • D.

    impedância de entrada.

  • E.

    corrente de porta (gate).

Um circuito RC série é formado por R = 100k e C = 470µF. Considerando o capacitor inicialmente descarregado e alimentando-o por uma fonte CC de 12V, o tempo necessário para que o capacitor se carregue com 12V é, aproximadamente,

  • A.

    1 hora.

  • B.

    4 minutos.

  • C.

    50 segundos.

  • D.

    8 minutos.

  • E.

    5 segundos.

Dois amplificadores ligados em cascata têm ganhos de tensão Av1 = 12dB e Av2 = 18dB. O ganho de tensão total vale

  • A. 10dB.
  • B. 12dB.
  • C. 15dB.
  • D. 30dB.
  • E. 216dB.

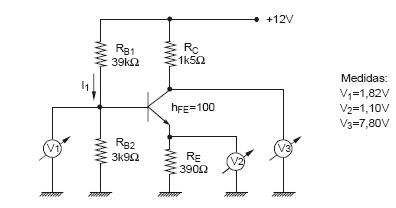

Atenção: O circuito seguinte refere-se às questões de números 42 a 46.

A estrutura do transitor representado no circuito é

  • A. NPN.
  • B. PNP.
  • C. PN.
  • D. PNPN.
  • E. NPP.

Atenção: O circuito seguinte refere-se às questões de números 42 a 46.

O parâmetro hFE refere-se à relação

  • A.

    IE / IC.

  • B.

    IB / IC.

  • C.

    IC / IB.

  • D.

    IC / IE.

  • E.

    IB / IE.

Atenção: O circuito seguinte refere-se às questões de números 42 a 46.

A potência dissipada pelo coletor do transistor é dada por

  • A.

    VCE/IC.

  • B.

    RC/IC 2.

  • C.

    VCE.RC.

  • D.

    VBE.IB.

  • E.

    VCE.IC.

Atenção: O circuito seguinte refere-se às questões de números 42 a 46.

Determine os valores quiescentes aproximados de VCE e IC.



  • A.

  • B.

  • C.

  • D.

  • E.
