Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

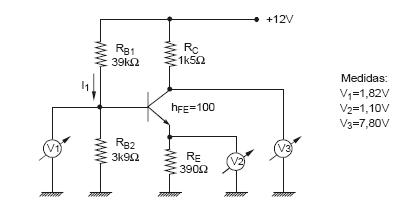

Atenção: O circuito seguinte refere-se às questões de números 42 a 46.

No projeto do circuito de polarização, o cálculo de R_B1 e R_B2 considerou o critério I₁ >> I_B para garantir

• A.

  uma alta impedância de entrada.

• B.

  uma impedância de entrada constante e independente das variações de I_B.

• C.

  que o divisor de tensão na base seja estável para as variações de I_B.

• D.

  a inexistência de oscilações devido ao baixo ganho de tensão.

• E.

  um baixo ganho de corrente.

O manual do fabricante de um LED fornece os seguintes dados:

Limite de corrente: I_Fmáx = 100mA

Ponto de operação: I_F = [email protected]_F = 1,7V

Para que ele funcione no ponto de operação proposto pelo fabricante alimentando-o com uma tensão de 12V, devese ligá-lo em série com um resistor limitador de corrente cujo valor nominal mais adequado é

• A.



• B.



• C.



• D.



• E.



Um circuito RLC série possui uma freqüência de ressonância f0. Considere também as duas freqüências f₁ = 10. f₀ e f₂ = f₀ / 10 e associe as colunas:

• A.

  (a - 3); (b - 2); (c - 1)

• B.

  (a - 3); (b - 1); (c - 2)

• C.

  (a - 2); (b - 1); (c - 3)

• D.

  (a - 2); (b - 3); (c - 1)

• E.

  (a - 1); (b - 2); (c - 3)

Considere a ponte de Wheatstone abaixo.

Para que o equilíbrio seja atingido (V = 0), o potenciômetro P deve ser ajustado em

• A.
• B.
• C.
• D.
• E.

Um circuito integrado digital comercial é constituído basicamente de oito flip-flops tipo D com saídas em tri-state e serve para armazenar informações lógicas de 1 byte. O nome desse circuito integrado na forma como é identificado em datasheets é

• A.

  BCD to 7-segment decoders.

• B.

  8-input EXCLUSIVE-OR gate.

• C.

  Synchronous 4-bit binary counter.

• D.

  3-state octal D-type latches.

• E.

  8-bit demultiplexers.

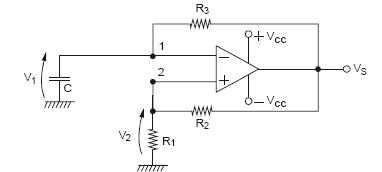

Atenção: O circuito seguinte é um gerador de onda quadrada e refere-se às questões de números 51 e 52.

O elemento que faz a comparação entre as tensões V₁ e V₂ é um circuito integrado linear denominado

• A.

  porta NAND.

• B.

  oscilador biestável.

• C.

  oscilador de relaxação.

• D.

  chave analógica.

• E.

  amplificador operacional.

Atenção: O circuito seguinte é um gerador de onda quadrada e refere-se às questões de números 51 e 52.

O aumento no valor do capacitor C provoca

• A.

  uma redução na freqüência de oscilação.

• B.

  um aumento na freqüência de oscilação.

• C.

  uma redução na amplitude pico a pico da onda quadrada.

• D.

  um aumento na amplitude de pico positiva da onda quadrada.

• E.

  um aumento na capacidade de corrente de saída do gerador de onda quadrada.

Assinale a alternativa que completa corretamente as lacunas da afirmação seguinte:

"O circuito integrador é um filtro ...... operando em uma freqüência muito ...... que a sua freqüência de corte."

• A.

  passa-altas - menor

• B.

  passa-altas - maior

• C.

  passa-baixas - maior

• D.

  passa-baixas - menor

• E.

  passa-faixa - menor

Um circuito formado por dois resistores em série de valores R e 4R é alimentado por uma tensão de 6V. Nesse caso, a queda de tensão no resistor de valor 4R vale

• A.

  1,2V.

• B.

  2,4V.

• C.

  3,8V.

• D.

  4,8V.

• E.

  6,0V.

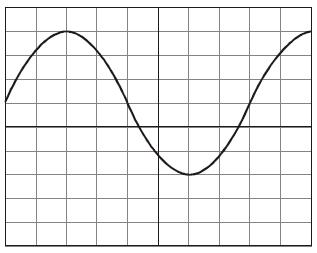

Atenção: Para responder às questões de números 55 e 56 utilize a figura seguinte que representa um sinal na tela de um osciloscópio e abaixo a sua calibração.

 Calibração do osciloscópio:

Ganho vertical: 2V / DIV

Ganho horizontal: 50µs / DIV

A tensão pico a pico do sinal vale

• A.

  8V.

• B.

  12V.

• C.

  24V.

• D.

  36V.

• E.

  40V.
