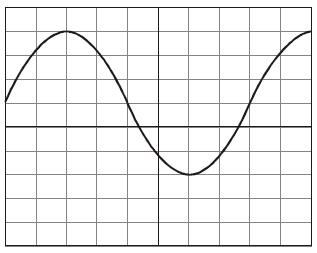

Atenção: Para responder às questões de números 55 e 56 utilize a figura seguinte que representa um sinal na tela de um osciloscópio e abaixo a sua calibração.

 Calibração do osciloscópio:

Ganho vertical: 2V / DIV

Ganho horizontal: 50µs / DIV

A freqüência do sinal vale

  • A.

    25kHz.

  • B.

    5kHz.

  • C.

    2,5kHz.

  • D.

    250kHz.

  • E.

    50kHz.

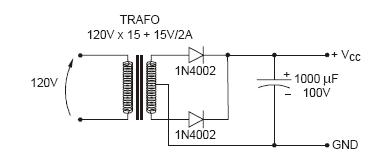

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

Se o transformador tiver 480 espiras no enrolamento primário, o enrolamento secundário terá um total de

  • A.

    100 espiras.

  • B.

    120 espiras.

  • C.

    240 espiras.

  • D.

    480 espiras.

  • E.

    600 espiras.

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

O diodo 1N4002 possui as especificações: VRRM = 100V; IFmáx = 1A; IFSM = 30A (para 1 ciclo).

Considere as afirmações abaixo.

I. Os diodos estão protegidos em relação à tensão reversa máxima a que eles ficarão submetidos no circuito.

II. Os diodos estão protegidos em relação à corrente direta máxima a que eles ficarão submetidos no circuito se a carga for igual ou maior que 40.

III. Os diodos estão superdimensionados em relação à corrente de surto a que eles ficarão submetidos no circuito, pois ela não pode ultrapassar 800mA.

É correto o que se afirma APENAS em

  • A.

    I.

  • B.

    II e III.

  • C.

    III.

  • D.

    I e II.

  • E.

    I e III.

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

A tensão máxima que será aplicada no capacitor é de, aproximadamente,

  • A.

    21V.

  • B.

    30V.

  • C.

    42V.

  • D.

    57V.

  • E.

    64V.

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

No circuito da fonte, a função do capacitor é

  • A.

    filtrar os sinais de RF que surgem no instante em que a fonte é ligada.

  • B.

    aumentar a capacidade de corrente do transformador.

  • C.

    estabilizar a tensão de saída em 100V.

  • D.

    reduzir a tensão reversa eficaz nos diodos.

  • E.

    reduzir o ripple do sinal retificado
