Questões de Engenharia Eletrônica da Instituto Brasileiro de Formação e Capacitação (IBFC)

Analise as afirmativas a seguir sobre componentes passivos.

I. São capazes de gerar energia e/ou necessitam ser energizados de alguma forma para funcionar.

II. Podem ser usados de alguma forma para amplificar sinais ou mudar o formato do sinal elétrico.

III. Não podem gerar energia e nem necessitam de energia para funcionar.

IV. Alguns componentes passivos são capazes de armazenar energia.

Está correto o que se afirma em:

• A. I, II, III e IV
• B. I e IV, apenas
• C. I e III, apenas
• D. III e IV, apenas
• E. II e IV, apenas

Assinale a alternativa INCORRETA referente aos materiais semicondutores.

• A. O estado intrínseco de um semicondutor se dá quando ele é extraído da natureza e suas propriedades elétricas se alteram naturalmente
• B. No estado extrínseco, o material semicondutor precisa ser dopado com pequenas quantidades de átomos estrangeiros
• C. Os semicondutores como germânio e silício, quando extraídos da natureza, em temperatura ambiente, são bons condutores e, em baixas temperaturas, excelentes condutores de eletricidade
• D. A maioria dos materiais semicondutores usados em equipamentos eletrônicos está no estado extrínseca
• E. As propriedades elétricas dos semicondutores podem ser alteradas por meio da luminosidade, temperatura e inserção de impurezas (dopagem)

Preencha a lacuna do texto a seguir com a alternativa correta. Em muitas ocasiões trabalhamos com dispositivos ideais para a resolução de problemas, e posteriormente, adequamos os resultados para situações reais. Por exemplo, num diodo de silício ideal, a tensão direta nele vale __________.

• A. 0,7 mV
• B. Zero V
• C. 0,3 V
• D. 0,3 mV
• E. 0,7 V

Analise as afirmativas a seguir.

I. A corrente alternada, ou CA (em inglês AC), é uma corrente elétrica cujas magnitude e direção variam ciclicamente.

II. A forma usual em um circuito de potência CA é senoidal, por ser a forma de transmissão de energia mais eficiente nas cidades.

III. A corrente alternada foi adaptada para transmissão de energia elétrica a longas distancias devido à vantagem de apresentar possibilidade de alteração de seus valores de tensão e corrente.

IV. Por meio de transformadores, podemos adequar os valores da tensão e corrente alternada com pouca perda de potência elétrica.

Está correto o que se afirma em:

• A. I, II, III e IV
• B. I e II, apenas
• C. I e III, apenas
• D. II e III, apenas
• E. I, II e IV, apenas

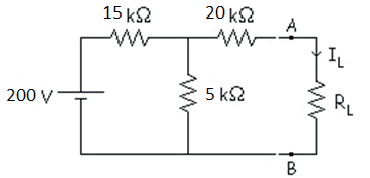

Utilize o Teorema de Thevenin e assinale a alternativa que apresenta o valor correto da tensão e da resistência para o circuito a seguir.

• A. 25 volts
• B. 32 volts
• C. 50 volts
• D. 72 volts
• E. 36 volts

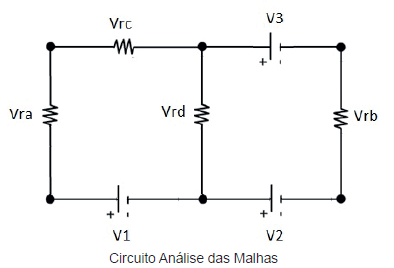

Assinale a equação que expressa corretamente a análise da leis das tensões de Kirchhoff para o circuito.

• A. (V1+V2-V3)-(Vra+Vrb-Vrc) = 0
• B. (V1+V2-V3)-(Vra+Vrb+Vrc) = 0
• C. (V1-V2+V3)-(Vra+Vrb-Vrc) = 0
• D. (V1-V2-V3)-(Vra+Vrb+Vrc) = 0
• E. (V1-V2-V3)-(Vra+Vrb-Vrc) = 0

O amplificador operacional é um circuito integrado formado por vários estágios de amplificadores acoplados diretamente. O bloco de entrada constitui-se num amplificador diferencial responsável por amplificar a diferença de potencial entre as entradas. Sobre esse tema, analise as afirmativas a seguir.

I. O conjunto todo produz elevado ganho de tensão, apresentando alta impedância de entrada e baixa impedância de saída.

II. O amplificador operacional ideal age como uma fonte de tensão dependente que apresenta na saída uma tensão proporcional à diferença entre a tensão aplicada às entradas inversora e não inversora.

III. Obviamente, não há um amplificador operacional ideal, mas as características dos dispositivos reais são muito boas, a ponto de apresentarem, na maioria dos usos, uma resposta altamente satisfatória.

Está correto o que se afirma em:

• A. I, apenas
• B. I e III, apenas
• C. II e III, apenas
• D. III, apenas
• E. I, II e III

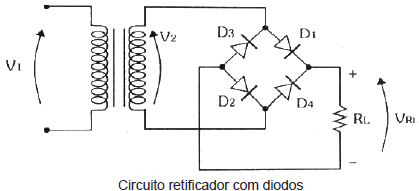

O esquema a seguir é de um retificador de tensão tipo completa em ponte. Assinale a alternativa que apresenta os diodos que atuam quando o semiciclo da tensão de entrada estiver positivo.

• A. D3 e D4
• B. D1 e D4
• C. D3 e D2
• D. D1 e D2
• E. D1 e D3

Os osciladores estão presentes em muitas aplicações, que vão desde equipamentos domésticos, como relógios digitais, receptores de rádio e TV e computadores pessoais, até equipamentos industriais de telecomunicação, entre outros. Para isso, são necessários vários tipos de circuitos específicos.

Assinale a alternativa INCORRETA referente a um circuito oscilador.

• A. Oscilador por deslocamento de fase
• B. Oscilador em ponte Wien
• C. Oscilador com circuito sintonizado
• D. Oscilador Colpitts
• E. Osciladores puramente resistivos

Assinale a alternativa incorreta sobre motores de indução.

• A. A maioria dos métodos de partida de motores de indução monofásico emprega a estratégia de criar campos magnéticos bifásicos, através de enrolamentos auxiliares conectados em paralelo com o enrolamento principal
• B. Diferentemente dos motores de corrente contínua, os motores de indução não têm um enrolamento específico de campo
• C. Por depender da indução por tensão no enrolamento do motor, o motor de indução necessariamente precisa funcionar na velocidade síncrona
• D. Fase auxiliar em série com capacitor de partida e fase dividida combinada a capacitores de partida e de regime são tipos de métodos de partida de motores de indução monofásicos
• E. Motores de indução polifásicos desenvolvem torque de partida, pois estabelecem ondas girantes de força motriz e, consequentemente, geram campos girantes
