Um circuito de alimentação de motores elétricos possui elementos necessários para a sua operação e proteção. Sobre este assunto, analise as afirmativas seguintes:

1. Deve-se dimensionar o contator com base na corrente nominal do motor, escolhendo um valor imediatamente acima, observando-se, porém o valor de fusível máximo.

2. Com o mesmo valor de fusível máximo, deve-se escolher o relé térmico, observando se a faixa de ajuste contempla a corrente nominal.

3. O relé térmico a ser escolhido deve estar na categoria de tempo cujo tempo de atuação seja menor que o tempo de partida do motor.

4. O fusível a ser escolhido deve ser um valor imediatamente acima do valor de fusível máximo obtido na especificação do contator. Isto é necessário para que o fusível não queime frequentemente.

Assinale a alternativa correta.

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

Na implantação de um projeto PDM, devem-se adotar quatro critérios básicos para classificação. Assinale a alternativa que apresenta corretamente esses quatro critérios.

• A. Classificação dos materiais por sua natureza, por sua função, por suas aplicações e por sua periculosidade.
• B. Classificação dos materiais por sua natureza, por sua função, por sua aplicação e por seu grupo químico.
• C. Classificação dos materiais por sua função, por sua rastreabilidade, por sua aplicação e por sua periculosidade.
• D. Classificação dos materiais por sua aplicação, por sua natureza, por sua origem e pela base de preços.
• E. Classificação dos materiais por sua natureza, por sua função, por suas aplicações e pelas categorias de commodities.

Um transformador está sendo usado para abaixar a tensão de 120 V para 12 V. Esse transformador tem 200 espiras no primário e verifica-se que uma potência de 60 W está sendo dissipada em uma lâmpada ligada ao seu secundário. Supondo que não haja perdas de energia no transformador, calcule os valores do número de espiras no secundário, da corrente elétrica no primário em (A) e da corrente elétrica no secundário em (A). Assinale a alternativa que apresenta, respectivamente, esses valores calculados:

• A. 5,0; 50,0; 5,0.
• B. 100,0; 10,0; 1,0.
• C. 5,0; 5,0; 50,0.
• D. 200; 50; 0,5.
• E. 20; 0,5; 5,0.

Em que situação descrita a seguir é permitido o uso da seção transversal do condutor neutro menor que a do condutor fase?

• A. Quando o condutor fase for igual ou superior a 25 m² e forem atendidas as demais condições.
• B. Quando o circuito for monofásico ou bifásico.
• C. Quando estiver prevista uma corrente de terceira harmônica de até a 15%.
• D. Quando for ligado em triângulo.
• E. O condutor neutro nunca pode ter a seção transversal menor que a seção transversal do condutor-fase.

Identifique como verdadeiros (V) os fatores a seguir que determinam a gravidade de um choque elétrico e como falsos (F) os que não determinam essa gravidade:

( ) O percurso que a corrente percorre no corpo humano.

( ) A resistência elétrica do corpo humano.

( ) O tempo de exposição ao choque elétrico.

( ) A intensidade de corrente aplicada.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – F – V – F.
• B. V – V – F – F.
• C. V – F – V – V.
• D. F – V – F – V.
• E. V – V – V – V.

• A. 0,823 MHz e 1,223 MHz.
• B. 3,000 MHz e 4,000 MHz.
• C. 3,250 MHz e 4,050 MHz.
• D. 3,645 MHz e 3,655 MHz.
• E. 4,580 MHz e 5,480 MHz.

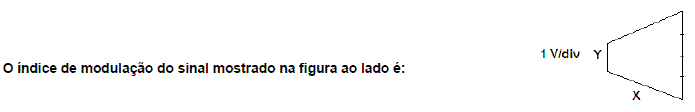

• A. 0,3.
• B. 0,6.
• C. 0,9.
• D. 1,0.
• E. 1,2.

• A. 1,71 W e 127 mA.
• B. 4,35 W e 250 mA.
• C. 5,71 W e 476 mA.
• D. 7,17 W e 535 mA.
• E. 9,71 W e 660 mA.

O valor aproximado da densidade de potência de uma onda direta gerada por uma antena isotrópica alimentada por uma potência de transmissão de 1 W numa distância de 3 km da fonte irradiadora é de:

• A. 2,50 mW/m²
• B. 4,18 mW/m²
• C. 6,44 mW/m²
• D. 8,84 mW/m²
• E. 12,27 mW/m²

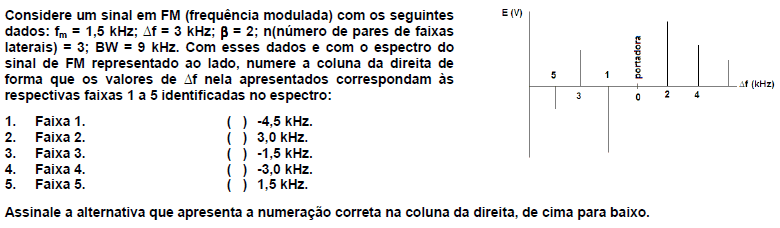

• A. 1 – 2 – 4 – 5 – 3.
• B. 2 – 3 – 5 – 1 – 4.
• C. 5 – 4 – 1 – 3 – 2.
• D. 3 – 1 – 2 – 4 – 5.
• E. 4 – 5 – 3 – 2 – 1.
