Questões de Engenharia Eletrônica da Universidade Federal do Paraná (UFPR)

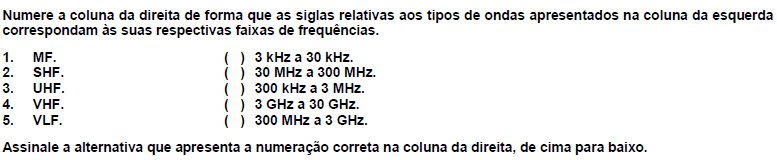

• A. 2 – 1 – 3 – 4 – 5.
• B. 4 – 3 – 2 – 5 – 1.
• C. 3 – 2 – 5 – 1 – 4.
• D. 1 – 5 – 4 – 3 – 2.
• E. 5 – 4 – 1 – 2 – 3.

Em relação aos sistemas de telefonia, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A rede de telefonia fixa pode ser definida como uma rede pública comutada de telecomunicações que serve de suporte à transferência entre pontos terminais da rede em locais fixos, exclusivamente para voz e informação de áudio com largura de banda de 3,1 kHz (300 Hz a 3,4 kHz).

( ) A diferença entre troncos analógicos e linhas de assinantes está relacionada unicamente à finalidade de uso, ou seja, se serve apenas para o terminal do assinante ou para uma central privada.

( ) Centrais telefônicas são equipamentos utilizados apenas nas operadoras de telefonia e têm a função de comutar a chamada do cliente de origem ao cliente de destino.

( ) CPA são centrais telefônicas de programa armazenado cujas funções de comutação e funções lógicas de comando são executadas por dispositivos eletrônicos e por computadores.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – V – V – F.
• B. V – F – V – F.
• C. F – V – F – V.
• D. V – F – F – V.
• E. V – V – V – F.

A sinalização entre as centrais e entre centrais e terminais realiza funções importantes para o estabelecimento, a manutenção e a desconexão das ligações. Em relação à sinalização entre as centrais e entre centrais e terminais, considere as seguintes afirmativas:

1. O encadeamento do número do telefone do destinatário dever ser enviado pelo assinante de origem através de impulsos de correntes chamados DTMF.

2. Sinais de alerta são gerados quando é realizado o toque de chamada no telefone do assinante ou quando o telefone é acionado e inicia o tom de linha.

3. Supervisão é a sinalização realizada para fazer a bilhetagem e gerar a fatura.

4. Sinal de linha, sinal de ocupado e sinal de chamada são exemplos de sinalização de informação.

Assinale a alternativa correta.

• A. Somente a afirmativa 2 é verdadeira.
• B. Somente a afirmativa 4 é verdadeira.
• C. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• D. Somente as afirmativas 3 e 4 são verdadeiras.
• E. Somente as afirmativas 1, 2 e 4 são verdadeiras.

Sabe-se que, utilizando o método SCPC, transmissões de voz digitalizadas a 64 kbps ou dados com velocidade de até 2048 kbps, na modalidade duplex com até 800 canais, podem ser transmitidos dentro da faixa do transponder de 36 MHz. Se for utilizada a modulação QPSK, a taxa de modulação e a frequência que cada canal pode ocupar será, respectivamente, de:

• A. 4 kbaud e 105,5 kHz.
• B. 8 kbaud e 90,1 kHz.
• C. 16 kbaud e 128 kHz.
• D. 32 kbaud e 45 kHz.
• E. 64 kbaud e 32 kHZ.

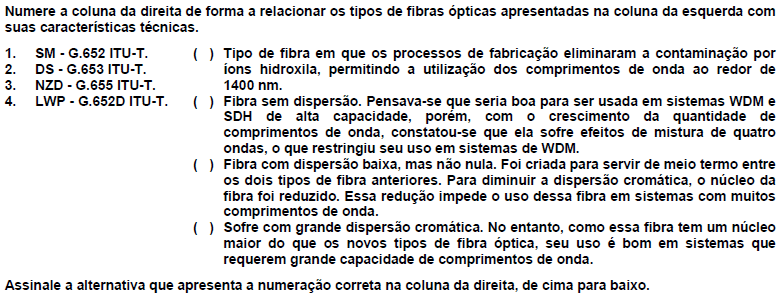

• A. 1 – 2 – 3 – 4.
• B. 3 – 2 – 1 – 4.
• C. 2 – 1 – 4 – 3.
• D. 4 – 1 – 3 – 2
• E. 4 – 2 – 3 – 1

A respeito das fibras ópticas, considere as seguintes afirmativas:

1. A luz se propaga no interior da fibra através do fenômeno da reflexão total, que ocorre nas fibras quando ela tenta atravessar do núcleo (menos refringente) para a casca (mais refringente).

2. Quando um raio de luz tenta atravessar de um meio mais refringente para um menos refringente, caso o ângulo que ele forma com a normal seja maior que o ângulo crítico, sofre a reflexão total.

3. Os modos de propagação são as soluções espaço-temporais das equações de Maxwell, que representam as diferentes maneiras pelas quais a luz pode propagar-se numa fibra.

4. A dispersão modal, por sua vez, é o fenômeno do “adensamento” da luz no tempo que acontece por conta das diferentes trajetórias percorridas por cada modo. Esses conceitos estão relacionados, pois a dispersão modal acontece devido às diferentes trajetórias de cada modo.

Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 2 e 3 são verdadeiras.
• D. Somente as afirmativas 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

Em relação às fibras ópticas, considere as seguintes afirmativas: 1. As janelas ópticas são as regiões nas quais a atenuação por absorção devido ao íon hidroxila (OH-) é total, criando áreas em que os sinais são totalmente perdidos. 2. Janelas ópticas não são mais utilizadas, pois já é possível fabricar fibras sem atenuações devido ao íon hidroxila. Ainda são mantidas por motivos históricos e por melhorarem a eficiência da utilização de determinados comprimentos de onda. 3. Os métodos atuais de produção baseiam-se nos fenômenos de difração e de interferência. 4. O fenômeno da difração faz com que a luz seja tratada como onda, permitindo então a exploração do fenômeno da interferência. Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente a afirmativa 2 é verdadeira.
• C. Somente as afirmativas 1 e 2 são verdadeiras.
• D. Somente as afirmativas 3 e 4 são verdadeiras.
• E. Somente as afirmativas 2, 3 e 4 são verdadeiras.

Um satélite geoestacionário estabelece um cone de cobertura chamado de área de iluminação. Quando há comunicação entre um ponto A, situado na área de iluminação de um satélite, e um ponto B, na área de iluminação de outro satélite, ocorre o chamado “duplo salto”. O atraso (delay) que ocorre entre um sinal emitido no ponto A e recebido no ponto B é de, aproximadamente:

• A. 0,1 segundos.
• B. 0,5 segundos.
• C. 1,0 segundo.
• D. 1,5 segundos.
• E. 2,0 segundos.

Os dois protocolos utilizados para a camada de transporte na Internet são o TCP e o UDP. Em relação a esses protocolos, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O TCP possui mecanismo de confiabilidade de transporte, garantindo comunicação livre de erros.

( ) O UDP também possui mecanismo de envio de dados sem erro e, caso ocorra algum erro, é realizado prioritariamente o reenvio do pacote perdido.

( ) O TCP possui controle de fluxo e de congestionamento, regulando a taxa de transmissão do emissor e receptor para evitar sobretráfego na rede.

( ) No protocolo UDP, mais utilizado para aplicações de áudio e vídeo, existe um controlador de banda garantindo sempre a banda mínima.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – F – V – F.
• B. V – V – V – F.
• C. F – V – F – V.
• D. F – F – V – V.
• E. V – F – F – V.

Identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Correio eletrônico utiliza SMTP como protocolo de aplicação e TCP como protocolo de transporte.

( ) Controle de login remoto utiliza o protocolo Telnet para aplicação e TCP como protocolo de transporte.

( ) A correlação de nomes de sites com o respectivo endereço IP é uma aplicação que utiliza os protocolos DNS e TCP para o transporte.

( ) Um protocolo de aplicação utilizado para as ações de roteamento é o RIP, que utiliza UDP como protocolo de transporte.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – V – F – F.
• B. V – F – V – F.
• C. F – V – F – V.
• D. F – F – V – V.
• E. V – V – F – V.
