Questões de Engenharia Mecânica do ano 2004

Uma das características principais do sistema Kanban é trabalhar com lotes de produção que:

• A.

  sejam inferiores à demanda, evitando-se estoques desnecessários e aguardando-se novos pedidos para completar os lotes

• B.

  sejam superiores à demanda, mantendo-se estoques para compensar eventuais defeitos

• C.

  reflitam a capacidade máxima de produção de determinado equipamento

• D.

  reflitam as solicitações do cliente interno

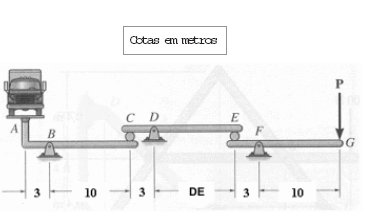

Observe a figura abaixo e responda à questão de número 21. A figura mostra um veículo de 10000 N sendo pesado por um sistema que utiliza alavancas.

Se a força P, necessária para equilibrar o caminhão, é igual a 270 N, o comprimento da alavanca D E, em metros, é igual a:

• A.

  5,0

• B.

  10,0

• C.

  15,0

• D.

  30,0

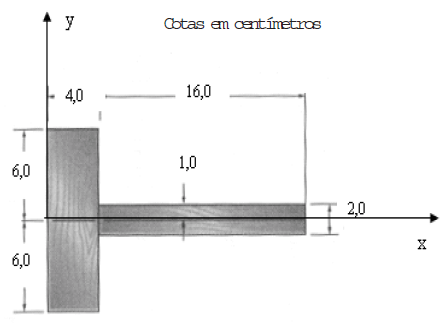

Observe a figura abaixo e responda à questão de número 22

A localização ( x ; y ) do centróide da área mostrada na figura, em centímetros, é:

• A.

  ( 0 ; 6 )

• B.

  ( 0 ; 10 )

• C.

  ( 6 ; 0 )

• D.

  ( 10 ; 0 )

Responda à questão de número 23 após a análise da figura abaixo, que mostra um bloco de 100 N sendo acionado por uma força F, igual a 50N, necessária para mover o bloco.

 Supondo-se que o bloco não tombe, o coeficiente de atrito estático entre o bloco e o piso é, aproximadamente, igual a:

• A.

  0,13

• B.

  0,26

• C.

  0,50

• D.

  1,00

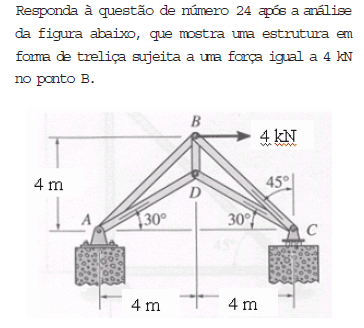

Os módulos das forças F_{C D} e F_BC, nas barras CD e BC, respectivamente, atuando no ponto C, em kN, são, aproximadamente:

• A.

  4,10 e 5,02

• B.

  5,02 e 4,10

• C.

  5,46 e 6,69

• D.

  6,69 e 5,46

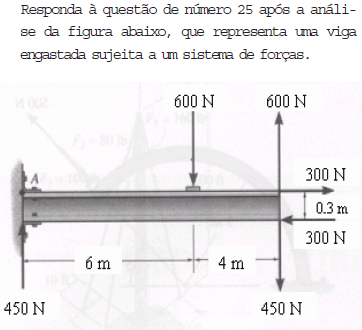

O momento resultante que age sobre a viga, em N.m, é de:

• A.

  4200,0

• B.

  2190,0

• C.

  2100,0

• D.

  1500,0

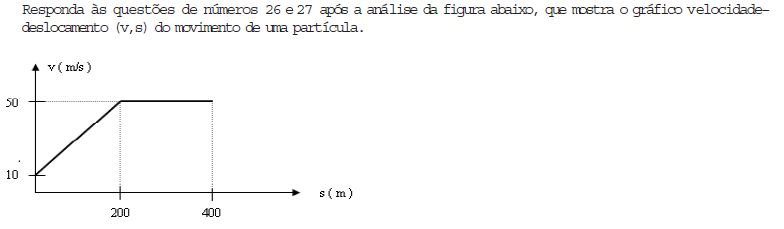

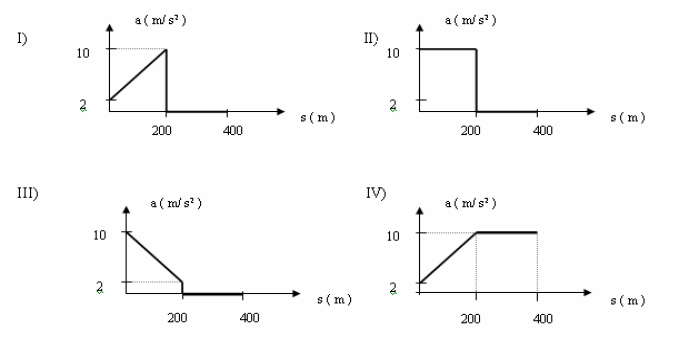

O gráfico aceleração–deslocamento (a,s) que representa este movimento é:

• A.

  I

• B.

  II

• C.

  IV

• D.

  I

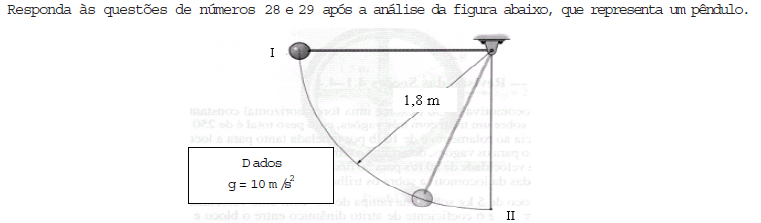

A bola de um pêndulo tem peso igual a 20 N e é largada do repouso da posição I. Considerando o fio inextensível e sem massa, a velocidade dessa bola, em m/s, quando passa na posição II, é de:

• A.

  36,0

• B.

  12,0

• C.

  6,0

• D.

  3,0

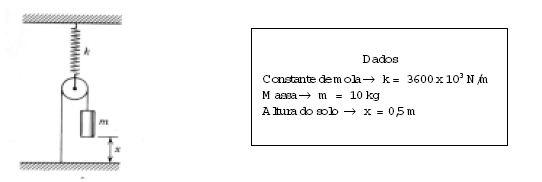

Responda à questão de número 30 após observação da figura a seguir, que representa um sistema molamassa- polia.

A freqüência natural de vibração, em rad/s, desprezando o atrito e a massa da polia, é de:

• A.

  600,0

• B.

  424,2

• C.

  346,4

• D.

  300,0

Responda às questões de números 31 e 32 após a análise da figura abaixo, que representa o mecanismo biela-manivela-pistão de um motor de combustão interna.

O torque no eixo da manivela, em N.m, é de:

• A.

  196,8

• B.

  360,0

• C.

  444,4

• D.

  813,0
