Questões de Engenharia Mecânica do ano 2004

Uma engrenagem padronizada com 45 dentes tem um raio primitivo igual a 67,5 mm. O módulo dessa engrenagem é de:

• A.

  3,0

• B.

  1,5

• C.

  1,3

• D.

  0,3

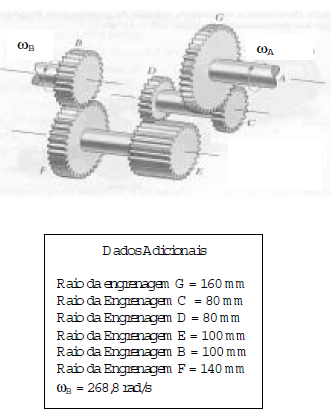

A velocidade de rotação do eixo de entrada, w_A , em rad/s, é igual a:

• A.

  30,0

• B.

  60,0

• C.

  120,0

• D.

  240,0

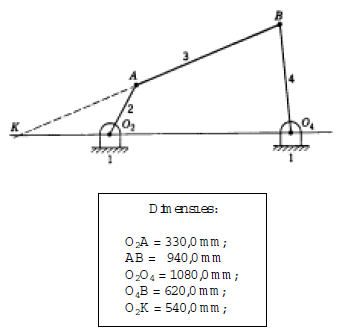

Observe a figura abaixo que representa um sistema articulado, conhecido como mecanismo de quatro barras. Sabendo que a peça 4 gira a 10 rad/s, a rotação da peça 2 é de:

• A.

  90 rad/s

• B.

  30 rad/s

• C.

  15 rad/s

• D.

  10 rad/s

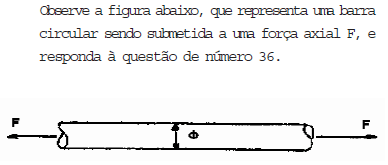

Sabendo-se que a tensão de ruptura é s_R, o coeficiente de segurança contra ruptura do material vale n, e o diâmetro da barra é f, a força axial máxima F_máx que pode ser aplicada é:

• A.

  4 n s_R/ p f²

• B.

  s_R/ 4 n p f²

• C.

  s_R p f²/ 4 n

• D.

  s_R/ n p f²

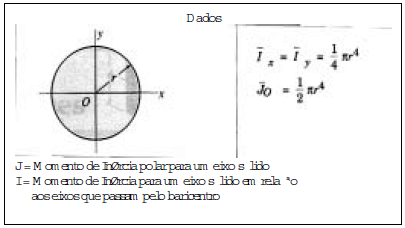

A tensão tangencial máxima que age em um eixo circular vazado, com raio interno r₁ e raio externo r₂, vale t_máx. O máximo momento de torção T aplicado é de:

• A.

  p t_máx ( r₂ ⁴ - r₁ ⁴ ) / 2 r₂

• B.

  p t_máx ( r₂ ⁴ - r₁ ⁴ ) / 2 r₁

• C.

  p t_máx r₁ ⁴ / 2 r₂

• D.

  p t_máx r₂ ⁴ / 2 r₁

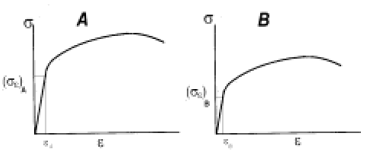

Em um teste de tração, realizado com corpos de prova idênticos de materiais distintos, nas mesmas condições de execução, a tensão correspondente ao limite de elasticidade do material A apresentou um valor igual a três vezes o da tensão correspondente ao limite de elasticidade do material B , conforme a figura abaixo. Em tais condições, pode-se afirmar que:

• A.

  a deformação elástica de A é igual ao triplo da deformação elástica de B

• B.

  os dois materiais têm a mesma deformação elástica

• C.

  o material B é mais elástico do que o material A

• D.

  o material A é mais elástico do que o material B

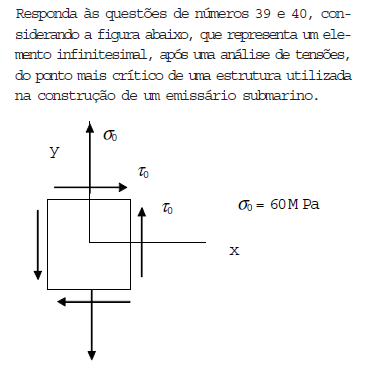

Se a tensão principal máxima, s_I, vale 80 MPa, então a tensão principal mínima, s_II, e a máxima tensão cisalhante, em MPa, são, respectivamente, iguais a:

• A.

  -20 e 50

• B.

  -20 e 40

• C.

  20 e 40

• D.

  20 e 50

Um vaso de pressão cilíndrico, com paredes de 12 mm de espessura e raio interno de 2,0 m suporta uma pressão interna de 960 kPa. A parede é soldada por um cordão de solda, fazendo um ângulo de hélice b = 30°, com um plano transversal ao cilindro. Nestas condições, a tensão normal perpendicular ao cordão de solda (s_solda) e a tensão de cisalhamento paralela ao cordão de solda (t_solda), em MPa, são, respectivamente, aproximadamente, de:

• A.

  17,3 e 50,0

• B.

  60,0 e 20,0

• C.

  80,0 e 40,0

• D.

  100,0 e 34,6

Uma mola helicoidal é feita de um material cuja tensão de escoamento torsional (S_se) vale 980 MPa. O diâmetro (d) do arame vale 1,0 mm e o valor da força estática (F) que produzirá escoamento é igual a 33,6 N. O diâmetro externo mínimo da mola (D ), em milimetros, é, aproximadamente, igual a:

• A.

  22,0

• B.

  15,0

• C.

  11,0

• D.

  1,1

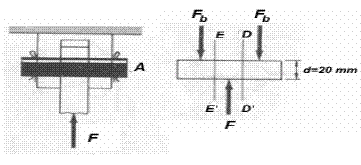

Responda à questão de número 43 após a análise da figura abaixo, que representa uma seção de uma barra conectada a uma base através de um rebite.

Sabendo que o diâmetro do rebite é de 20 mm e a tensão de cisalhamento média, em MPa, no rebite é de 160 / p, a máxima força F , em kN, que pode ser aplicada na barra é de:

• A.

  64,0

• B.

  32,0

• C.

  16,0

• D.

  8,0
