Questões de Engenharia Mecânica do ano 2004

Experimentos mostram que dois grupos de rolamentos idênticos, testados sob diferentes forças, F₁ e F₂, têm respectivamente vidas L₁ e L₂, de acordo com a relação (L₁ / L₂) = (F₂ / F₁)^a, onde:

L = vida do rolamento em milhões de rotações ou horas a uma determinada velocidade de rotação;

a = 3, para rolamentos de esferas ou a = 10/3, para rolamentos de rolos.

A Companhia XYZ, fabricante de rolamentos, apresenta um catálogo no qual são fornecidas as cargas radiais resistentes (F_R), calculadas para uma vida de 1200 horas quando submetidos à rotação de 600 rpm. Um rolamento de esferas sob uma carga de projeto (F_D) igual a 4,0 kN, submetido a uma rotação de 960 rpm, e cuja vida deverá ser de 6000 horas, terá um valor de carga radial resistente (F_R), em kN, selecionado no catálogo da Companhia XYZ igual a:

• A.

  4,0

• B.

  6,8

• C.

  8,0

• D.

  20,0

Responda à questão de número 45 após observar a figura abaixo, que representa uma estrutura em que foi executada uma operação de soldagem.

O símbolo de soldagem, padronizado pela AWS - American Welding Society, que representa o tipo de solda usada na figura é:

• A.
• B.
• C.
• D.

Um parafuso de potência, de rosca quadrada, tem o diâmetro maior (d_M ) igual a 36,0 mm, possui dupla entrada e um avanço em uma volta completa é de 1 = 12,0 mm. Nestas condições, o diâmetro médio ou primitivo e o passo do parafuso, em milímetros, são, respectivamente, iguais a:

• A.

  30,0 e 3,0

• B.

  30,0 e 6,0

• C.

  33,0 e 3,0

• D.

  33,0 e 6,0

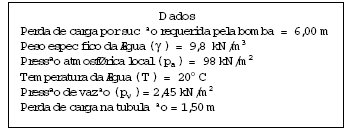

Responda à questão de número 47 após a análise do quadro abaixo, que mostra as informações sobre o processo que uma bomba realiza para transferir água de uma cisterna que se encontra a 2,0 m abaixo do nível da bomba. A vazão da água durante o processo de transferência é de 0,350 m³/s.

No que tange à cavitação e ao valor da perda de carga por sucção disponível, a operação da bomba é:

• A.

  segura, porque a perda de carga por sucção disponível é de 6,25 m

• B.

  segura, porque a perda de carga por sucção disponível é de 8,25 m

• C.

  insegura, porque a perda de carga por sucção disponível é de 8,25 m

• D.

  insegura, porque a perda de carga por sucção disponível é de 6,25

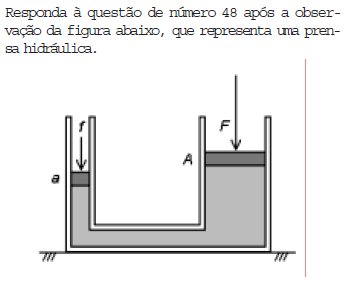

Sendo A e a as áreas dos dois êmbolos, atuados pelas forças F e f, respectivamente, e sabendo-se que o valor de A é o triplo de a, no equilíbrio, a relação entre as forças é:

• A.

  F = pf/3

• B.

  F = 3pf

• C.

  F = f/3

• D.

  F = 3f

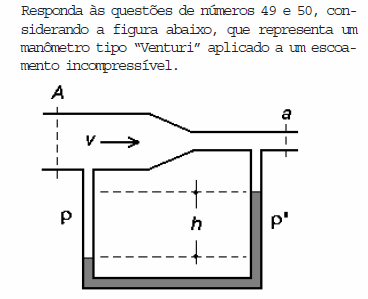

Sendo A e a as áreas das tubulações, onde o valor de A é o dobro de a, a razão entre as vazões volumétricas em A e a é igual a:

• A.

  1/2

• B.

  1

• C.

  2

• D.

  4

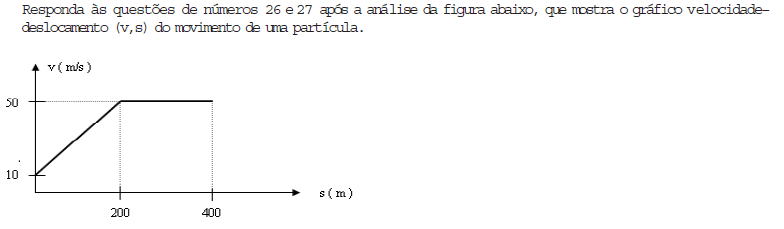

Considerando o mesmo gráfico velocidade–deslocamento (v,s) como o descrito pelo movimento de uma motocicleta, o tempo, em segundos, que esta motocicleta leva para percorrer a distância de 200 metros é, aproximadamente, igual a:

• A.

  4,00

• B.

  4,05

• C.

  8,05

• D.

  12,00

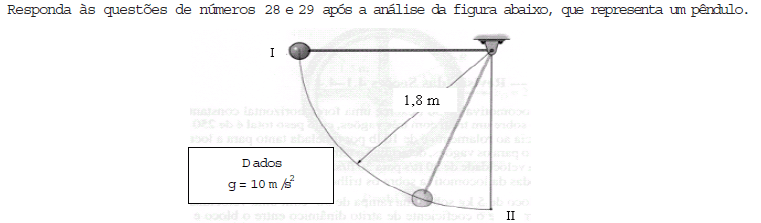

A tração exercida no cabo, em Newton, no instante que a bola passa na posição I, é de:

• A.

  10,0

• B.

  20,0

• C.

  30,0

• D.

  40,0

Responda às questões de números 31 e 32 após a análise da figura abaixo, que representa o mecanismo biela-manivela-pistão de um motor de combustão interna.

A velocidade do pistão, em m/s, é de:

• A.

  101,6

• B.

  55,5

• C.

  45,0

• D.

  24,6

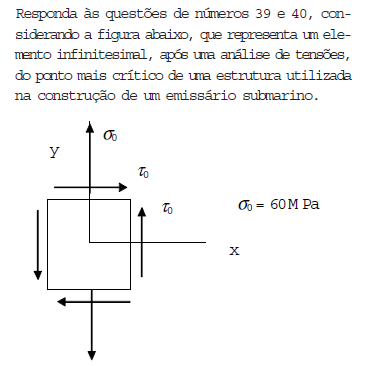

Sabendo-se que E = 200 GPa e n = 0,25, o estado de deformações na direção z,(ez ), é, aproximadamente, de:

• A.

  Zero

• B.

  -0,075 x 10^-9

• C.

  0,090 x 10^-9

• D.

  -0,150 x 10^-9
