Questões de Engenharia Mecânica do ano 2006

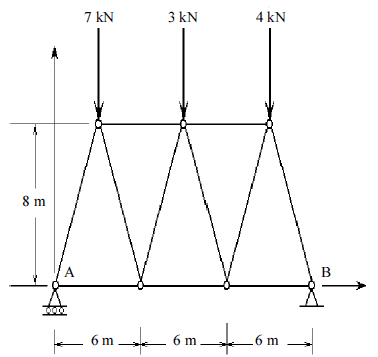

Considerando a treliça mostrada na figura acima, os valores das componentes em x e y das reações em A e B são iguais, respectivamente, a

• A.

  A_y = + 4 kN; B_x = 2 kN; B_y = + 3 kN.

• B.

  A_y = + 12 kN; B_x = 0; B_y = + 4 kN.

• C.

  A_y = + 8 kN; B_x = 0; B_y = + 6 kN.

• D.

  A_y = + 10 kN; B_x = 3 kN; B_y = + 5 kN.

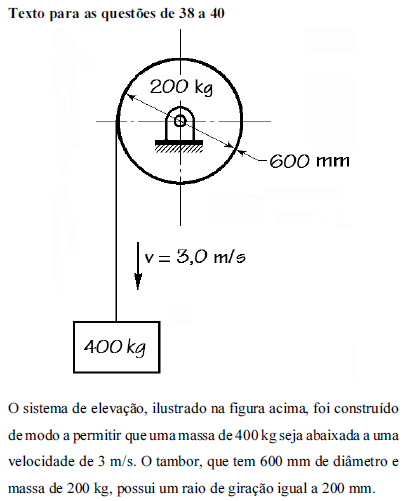

O momento de inércia (de massa) do tambor é igual a

• A.

  4 kg.m².

• B.

  6 kg.m².

• C.

  8 kg.m².

• D.

  9 kg.m².

A velocidade angular do tambor é igual a

• A.

  5 rad/s.

• B.

  10 rad/s.

• C.

  12 rad/s.

• D.

  15 rad/s.

A energia cinética do sistema é igual a

• A.

  1.800 J.

• B.

  2.200 J.

• C.

  2.700 J.

• D.

  3.600 J.

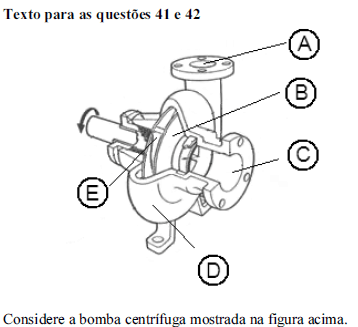

Os componentes indicados pelas letras de A a E na figura, correspondem, respectivamente, a

• A.

  voluta, rotor, bocal de sucção, bocal de descarga, pá do rotor.

• B.

  bocal de sucção, voluta, bocal de descarga, pá do rotor, rotor.

• C.

  bocal de descarga, rotor, bocal de sucção, voluta, pá do rotor.

• D.

  bocal de sucção, voluta, pá do rotor, bocal de descarga, rotor.

O rotor na bomba centrífuga mostrada na figura é do tipo

• A.

  aberto.

• B.

  fechado.

• C.

  semi-aberto.

• D.

  misto.

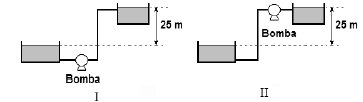

As figuras I e II acima mostram duas formas para colocação da bomba em uma instalação de bombeamento. Acerca dessas montagens e as justificativas para utilizá-las, assinale a opção correta.

• A.

  A figura II representa a montagem mais adequada, pois as chances de ocorrência de cavitação são menores.

• B.

  A figura I representa a melhor forma de colocar a bomba, pois o NPSH disponível do sistema é menor do que o NPSH requerido pela bomba.

• C.

  Qualquer uma das montagens pode ser utilizada. Do ponto de vista do bombeamento, não há diferença entre as duas montagens.

• D.

  A figura I mostra a montagem correta, pois a bomba é autoescorvante.

Existem diferentes abordagens, baseadas em diferentes conceitos, para o problema da manutenção. O controle autônomo dos equipamentos, dentro do princípio “do meu equipamento cuido eu” em que o operador passa a ser operador-mantenedor, é uma das características da

• A.

  manutenção produtiva total – TPM (total productive maintenance).

• B.

  manutenção centrada na confiabilidade – RCM (reliability centered maintenance).

• C.

  manutenção sistemática condicionada – MSC.

• D.

  manutenção preventiva sistemática – MPS.

A manutenção preditiva, está relacionada a(s)

• A.

  correção de falha ou desempenho menor que o esperado.

• B.

  quebra zero: a máquina não pode parar durante o período em que foi programada para operar.

• C.

  um esquema de inspeções estabelecido tendo como base o tempo ou o número de unidades de uso.

• D.

  ações de manutenção que são realizadas com base na modificação de parâmetros de condição ou desempenho, acompanhados sistematicamente.

Na manutenção centrada na confiabilidade, a probabilidade que um equipamento ou sistema que falhou seja restaurado para um estado de funcionamento dentro de um tempo especificado de não-funcionamento, dentro do qual a manutenção deve ser realizada sob determinadas condições, é denominada

• A.

  disponibilidade operacional.

• B.

  manutenibilidade.

• C.

  confiabilidade.

• D.

  reprodutibilidade.
