Questões de Engenharia Mecânica do ano 2007

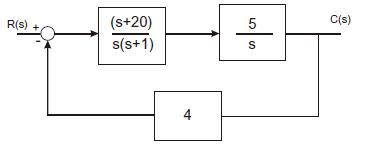

Para o sistema em malha fechada mostrado na figura, a relação entre o sinal de saída e o de entrada C(s)/R(s) pode ser expressa por:

• A.

  (5s+100)/(s³+s²+20s+400);

• B.

  (5s+100)/(s³+s²);

• C.

  (5s+100)/(s³+s²+4s+5);

• D.

  (5s+100)/(s³+s²+4s+100);

• E.

  (5s+100)/(s³+s²+20).

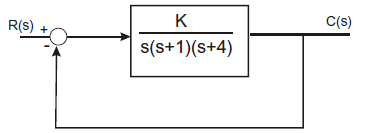

Para o sistema de controle em malha fechada com realimentação unitária, mostrado na figura, o comportamento oscilatório em regime transiente do sinal de saída C(s) acontece quando o valor de K for maior que:

• A.

  8

• B.

  4

• C.

  2

• D.

  1

• E.

  zero

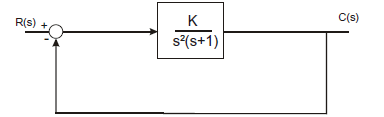

Para o sistema de controle em malha fechada com realimentação unitária mostrado na figura, analise as afirmativas a seguir:

I - O sistema é estável para qualquer valor positivo de K.
II - Para qualquer valor de K o comportamento do sinal de saída C(s) é oscilatório em regime transiente.
III - O erro de regime em regime permanente é zero para uma entrada em degrau unitária (R(s) =1/s).

É/São verdadeira(s) somente a(s) afirmativa(s):

• A.

  I;

• B.

  II;

• C.

  III;

• D.

  I e III;

• E.

  II e III.

Em relação às fontes de geração de energia elétrica e o seu aproveitamento dentro da realidade brasileira, analise as afirmativas a seguir:

I - A possível construção de Angra 3 (termonuclear) virá ajudar ao fornecimento de energia elétrica em horários de pico, pois uma das características do processo de geração termonuclear é a rapidez e facilidade de partidas e paradas.
II - As turbinas de combustão a gás natural, empregadas em ciclo simples padrão de ar Brayton, devem ser empregadas somente em períodos de muita demanda, pois a eficiência desse ciclo é relativamente baixa.
III - As usinas hidrelétricas de fio de água têm como problema a necessidade de formação de grandes reservatórios de água, que acarretam diversas dificuldades sociais e ecológicas.

É/São verdadeira(s) somente a(s) afirmativa(s):

• A.

  I;

• B.

  II;

• C.

  III;

• D.

  I e III;

• E.

  II e III.

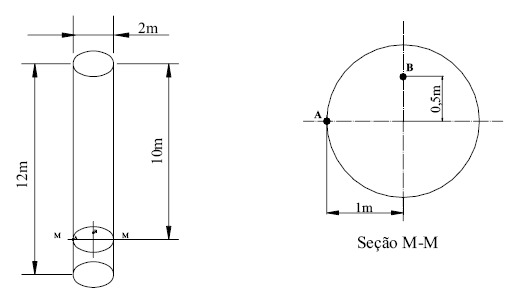

O cilindro fundido, mostrado na figura abaixo, é feito de um material cujo peso específico é:

Determine o esforço de compressão médio que atua nos pontos A e B, posicionados na seção M-M.

• A.

  σA = 785KPa e σB = 785KPa

• B.

  σA = 785KPa e σB = 3,14MPa

• C.

  σA = 3,14MPa e σB = 785KPa

• D.

  σA = 3,14MPa e σB = 3,14MPa

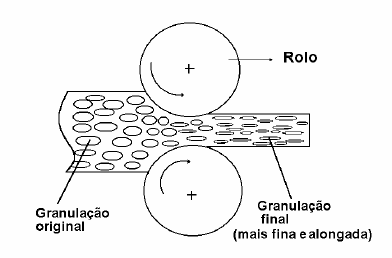

Observe esta figura.

É CORRETO afirmar que a técnica de conformação representada nessa figura é conhecida como

• A.

  trefilação.

• B.

  extrusão.

• C.

  forjamento.

• D.

  laminação.

Considere os seguintes tópicos referentes ao princípio de funcionamento de uma bomba centrífuga e assinale com V os verdadeiros e com F os falsos.

( ) Logo que se inicia o movimento do rotor e do líquido contido nos canais formados pelas pás, a força centrífuga decorrente desse movimento cria uma zona de maior pressão na periferia do rotor e, conseqüentemente, uma de baixa pressão na sua entrada, produzindo o deslocamento do líquido em direção à saída dos canais do rotor e à boca de recalque da bomba. Estabelece-se um gradiente hidráulico entre a entrada e a saída da bomba em virtude das pressões nelas reinantes.

( ) Simultaneamente ao escoamento do líquido através do encanamento de aspiração do reservatório inferior para a bomba, a energia na boca de recalque da bomba, tornando-se superior à pressão estática a que está submetida a base da coluna líquida na tubulação de recalque, obriga o líquido a escoar para uma cota superior ou local de pressão considerável.

( ) É na passagem pelo rotor que se processa a transformação da energia mecânica nas energias de pressão e cinética que são aquelas que o líquido pode ter. Saindo do rotor, o líquido penetra no difusor, onde parte apreciável de sua energia cinética é transformada em energia de pressão e segue para a tubulação de recalque.

( ) Em virtude da diferença de pressões que se estabelece no interior da bomba ao ter lugar o movimento de rotação, a pressão à entrada do rotor torna-se inferior à existente no reservatório de captação, dando origem ao escoamento do líquido através do encanamento de aspiração, do reservatório inferior para a bomba.

Assinale a alternativa que apresenta a seqüência de letras CORRETA.

• A.

  (V) (V) (V) (V)

• B.

  (F) (V) (F) (V)

• C.

  (V) (F) (F) (V)

• D.

  (F) (F) (V) (F)

Classificam-se como ensaios mecânicos destrutivos, EXCETO

• A.

  tração.

• B.

  líquido penetrante.

• C.

  impacto.

• D.

  compressão.

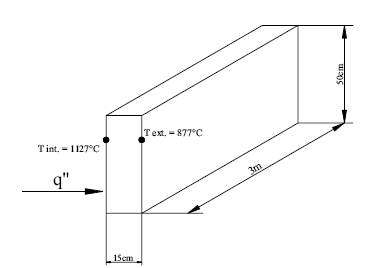

A parede de um forno industrial é construída em tijolo refratário com 15cm de espessura e condutividade térmica de  . As medidas realizadas em condições de operação permanentes mostram que as temperaturas nas superfícies interna e externa são 1.127oC e 877oC respectivamente.

Assinale a alternativa que apresenta a perda de calor através de uma parede de 50 cm de altura por 3 m de comprimento.

• A.

  42,50 W

• B.

  4.250,00 W

• C.

  42,50 MW

• D.

  424,95 MW

Um processamento termomecânico, se executado dentro de determinados parâmetros controlados, pode produzir, num dado material, melhorias em propriedades mecânicas. Marque a alternativa que NÃO corresponde a uma propriedade mecânica.

• A.

  Ductilidade

• B.

  Tenacidade

• C.

  Fundibilidade

• D.

  Dureza
