Questões de Engenharia Mecânica do ano 2007

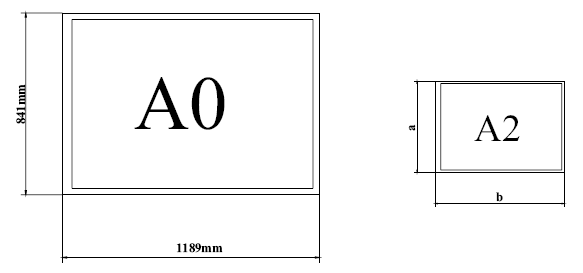

As normas em vigor editadas pela ABNT adotam as seqüências "A" para as folhas de desenho. O formato base, do qual derivam todos os outros formatos, é chamado A0 e tem as dimensões 841mm x 1.189 mm e a área de aproximadamente 1 m²; os outros formatos são representados por retângulos semelhantes, tais que a área de uma folha seja a metade da área do formato imediatamente superior.

Com base nessas informações, em conhecimentos prévios e na figura apresentada abaixo, podemos afirmar que o formato A2 tem as seguintes dimensões:

• A.

  a = 210 mm; b = 1.188 mm

• B.

  a = 297 mm; b = 841 mm

• C.

  a = 420 mm; b = 594 mm

• D.

  a = 487 mm; b = 512 mm

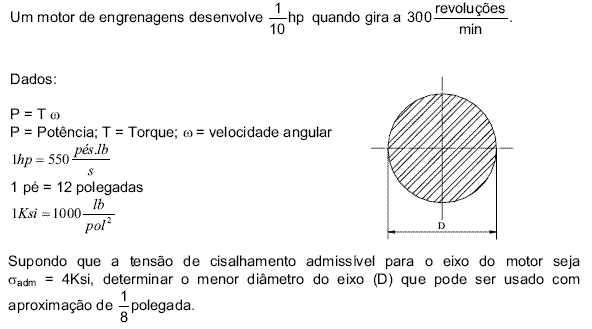

• A.

  D =  polegadas

• B.

  D =  polegadas

• C.

  D = polegadas

• D.

  D =  polegadas

Analise os seguintes itens relacionados às características gerais dos danos e defeitos de máquinas e instalações:

I. Desgaste é a perda inevitável do material, modificação do acabamento, dureza, composição química e demais características da superfície da peça.

II. O desgaste pode ser diminuído; não pode, porém, ser retardado e também não pode ser eliminado totalmente.

III. Após a fase inicial, começa o desgaste, a princípio lento com remoção do material negligível, até que as vibrações e forças dinâmicas, provocadas pelos aumentos de folgas, vão acelerar o desgaste cada vez mais.

IV. O desgaste por deslizamento, na fase inicial, pode melhorar as características da superfície com o �amaciamento�, ou seja, removendo os picos das rugosidades e aumentando a superfície de contato, da mesma maneira como o acabamento por lapidação, desde que não produza engripamento.

A partir dessa análise, pode-se concluir que

• A.

  apenas o item I está correto.

• B.

  apenas os itens III e IV estão corretos.

• C.

  apenas os itens I, III e IV estão corretos.

• D.

  todos os itens estão corretos.

A resolução de um instrumento de medição é definida como a menor medida que podemos obter neste, dentro de seu limite de exatidão. Na maioria dos instrumentos analógicos de medida, a resolução pode ser obtida pela divisão direta, ou melhor, pela razão matemática entre a menor divisão da escala fixa e

• A.

  o número de divisões da escala fixa.

• B.

  o número de divisões da escala móvel.

• C.

  o número de divisões da escala principal.

• D.

  a maior divisão da escala móvel.

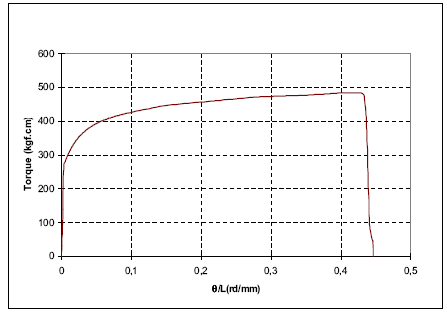

A curva apresentada abaixo representa um típico ensaio mecânico.

Assinale a alternativa que indica o ensaio representado.

• A.

  tração

• B.

  compressão

• C.

  dobramento

• D.

  torção

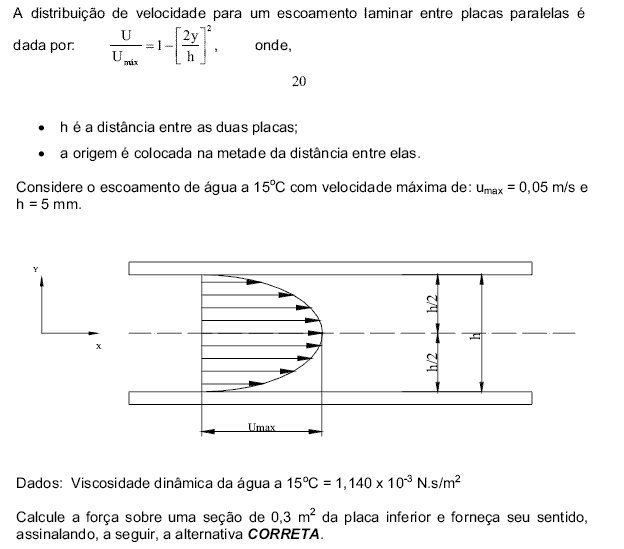

• A.

  0,0137 N; Esquerda (←)

• B.

  0,0137 N; Direita (→)

• C.

  0,0547; Esquerda (←)

• D.

  0,0547 N; Direita (→)

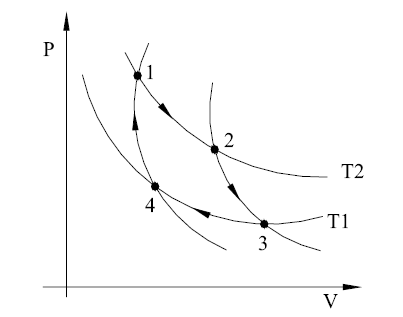

Observe o Ciclo de Carnot representado no diagrama (P,V): Pressão x Volume.

Se no trecho 2→3 desse ciclo, o sistema fornece 100J de trabalho ao meio externo, então, é CORRETO afirmar que, nesse trecho

• A.

  o sistema recebe 100J de calor, e sua energia interna diminui.

• B.

  o sistema recebe 100J de calor, e sua energia interna não varia.

• C.

  não há troca de calor, e sua energia interna aumenta de 100J.

• D.

  não há troca de calor, e sua energia interna diminui de 100J.

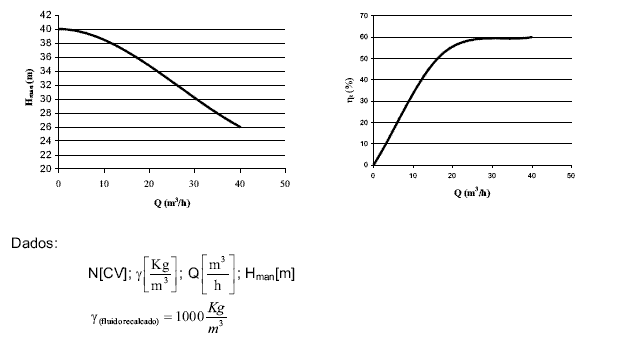

São dadas as curvas características (H,Q): variação da altura manométrica desenvolvida em função da vazão recalcada e (ηt, Q): variação do rendimento em função da vazão de uma bomba centrífuga.

A potência necessária do motor, no ponto de máxima vazão suportada pelo rotor, caso haja um aumento de 20% (vinte por cento) na rotação, será

• A.

  7,70 CV

• B.

  9,24 CV

• C.

  11,10 CV

• D.

  13,31 CV

O contrapeso de um elevador consiste em uma armação metálica formada por duas longarinas e dois cabeçotes, onde são fixados pesos (intermediários), de tal forma que o conjunto tenha peso total igual ao do carro, acrescido de uma porcentagem da capacidade de carga licenciada. A porcentagem da capacidade de carga licenciada utilizada no projeto do contrapeso está compreendida no intervalo

• A.

  10-20% da carga licenciada.

• B.

  20-30% da carga licenciada.

• C.

  30-40% da carga licenciada.

• D.

  40-50% da carga licenciada.

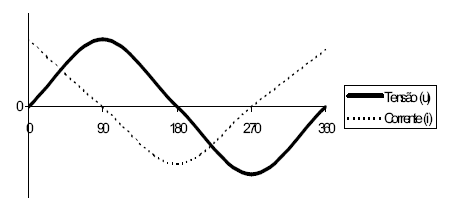

Análise o gráfico abaixo.

É CORRETO afirmar que essa gráfico representa um circuito de corrente alternada do tipo

• A.

  puramente ôhmico.

• B.

  puramente capacitivo.

• C.

  puramente indutivo.

• D.

  indutivo e capacitivo.
