Questões de Engenharia Mecânica do ano 2007

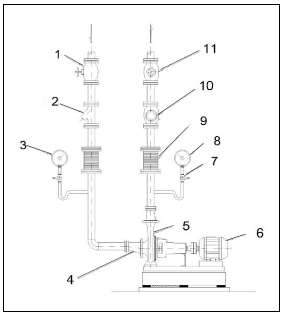

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 2 representa uma válvula de retenção.

• C. Certo
• E. Errado

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

A diferença entre os valores medidos nos instrumentos 8 e 3 indica a pressão de recalque da bomba.

• C. Certo
• E. Errado

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 5 é a bomba e o item 6 é o motor elétrico. Os dois estão acoplados por meio de um selo mecânico.

• C. Certo
• E. Errado

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 10 acrescenta mais perda de carga ao sistema do que o item 11.

• C. Certo
• E. Errado

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 7 tem a função de regular o excesso de vazão. A ausência desse item poderia acarretar danos ao item 8.

• C. Certo
• E. Errado

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 4 é uma redução concêntrica, que é a recomendada para instalar na tubulação de sucção da bomba, pois evita o aparecimento de bolsas de ar.

• C. Certo
• E. Errado

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

Ao se fechar o item 11, a bomba irá funcionar em pressão de shut-off.

• C. Certo
• E. Errado

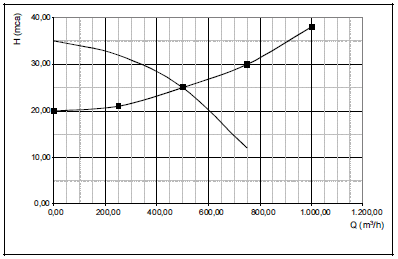

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A potência hidráulica da bomba B é diretamente proporcional ao seu rendimento.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

Qualquer dessas bombas que vier a ser escolhida deverá ter vedação por gaxetas.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A bomba A não atende completamente às necessidades da instalação.

• C. Certo
• E. Errado
