Questões de Engenharia Mecânica do ano 2007

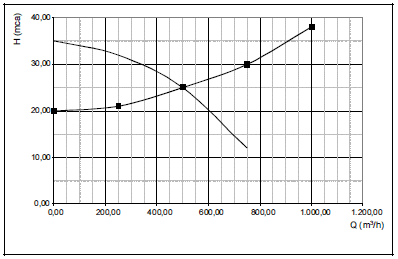

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A bomba B só atenderá aos requisitos se for associada em série com outra bomba com as mesmas características operativas.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A associação em paralelo de bombas do tipo C atenderia aos requisitos do sistema.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A bomba C só pode ser utilizada se o NPSH disponível no sistema for superior a 0,85 bar.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A variação de rotação de uma bomba altera o seu ponto de trabalho.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A bomba A tem pressão de shut-off de 35,00 m.c.a.

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A altura estática do sistema é de 2,0 kgf/cm².

• C. Certo
• E. Errado

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A curva do sistema será alterada se houver mudança nos diâmetros das tubulações da instalação.

• C. Certo
• E. Errado

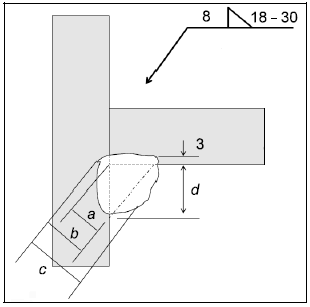

Acerca de terminologia e simbologia de soldas e com base na figura acima, julgue os itens subseqüentes.

A dimensão d é a garganta teórica da solda.

• C. Certo
• E. Errado

Acerca de terminologia e simbologia de soldas e com base na figura acima, julgue os itens subseqüentes.

A penetração da solda é igual a 5.

• C. Certo
• E. Errado

Acerca de terminologia e simbologia de soldas e com base na figura acima, julgue os itens subseqüentes.

O símbolo que indica a solda de filete deveria estar no lado contrário da simbologia, pois a solda se encontra no lado oposto à indicação.

• C. Certo
• E. Errado
