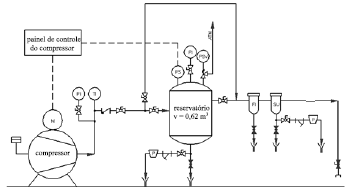

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Se houver informação sobre a escala do desenho, pode-se medir graficamente as distâncias no fluxograma e fazer um levantamento da quantidade de tubulação do sistema.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

A válvula do by-pass do reservatório deveria estar representada como NF.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O compressor receberá, por meio do painel de controle, sinal de um manômetro instalado no reservatório.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O uso de filtro e separador de umidade na mesma linha representa uma redundância, porque os dois acessórios desempenham a mesma função de retirar material condensado da tubulação

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Compressor resfriado a ar possui rendimento superior a compressor resfriado a água.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O sistema possui dois manômetros, um pressostato e um termômetro.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O uso de filtro de linha antes do purgador visa impedir que o óleo do condensado vá para o ambiente externo.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O reservatório de ar comprimido poderá ter pressão de trabalho inferior a 7,0 kg/cm².

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Para o detalhamento do projeto do reservatório não é necessária a informação da vazão do compressor.

• C. Certo
• E. Errado

Considerando que um eixo precise ser acoplado em uma bucha de acordo com as dimensões nominais e tolerâncias indicadas na figura acima, julgue os itens subseqüentes, acerca do ajuste entre as referidas peças.

Se a for menor que c, o ajuste será com folga.
