Questões de Engenharia Mecânica do ano 2011

Cabos de aço são formados por fios de aço torcidos em pernas e, depois, essas pernas são torcidas para dar a forma aproximadamente cilíndrica do cabo. Os cabos cujo sentido de torção dos fios nas pernas é oposto ao sentido de torção das pernas no cabo são classificados como cabos de torção

• A.

  paralela ou Lang.

• B.

  rotativa.

• C.

  cruzada ou normal.

• D.

  composta ou reversa.

• E.

  à direita e à esquerda.

Os códigos alfanuméricos da especificação M10 x 1,5 – 5.8, que se refere a um parafuso, têm o seguinte significado, pela ordem:

• A.

  resistência mecânica do parafuso, passo do filete de rosca, diâmetro do parafuso, tipo de rosca.

• B.

  tipo de rosca, diâmetro do parafuso, passo do filete de rosca, resistência mecânica do parafuso.

• C.

  tipo de rosca, passo do filete de rosca, resistência mecânica do parafuso, diâmetro do parafuso.

• D.

  passo do filete de rosca, diâmetro do parafuso, resistência mecânica do parafuso e tipo de rosca.

• E.

  diâmetro do parafuso, tipo de rosca, passo do filete de rosca, resistência do parafuso.

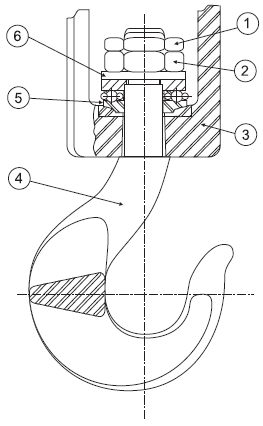

A figura ao lado representa um conjunto de um gancho. Nesse desenho, a peça número 5 é um rolamento de

• A.

  escora.

• B.

  rolos cilíndricos.

• C.

  rolos cônicos.

• D.

  esferas de contato angular.

• E.

  esferas recirculantes.

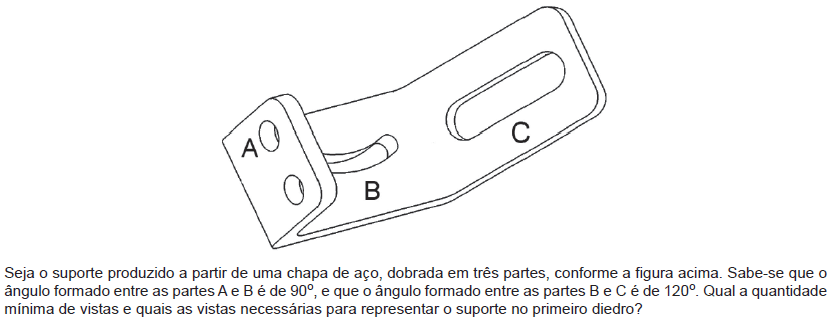

• A.

  3: a vista frontal, a vista lateral esquerda e a vista superior.

• B.

  4: a vista frontal, a vista superior e duas vistas laterais.

• C.

  4: a vista frontal, a vista lateral esquerda, a vista superior e a vista posterior.

• D.

  4: a vista frontal, a vista superior, a vista lateral esquerda e uma vista auxiliar.

• E.

  5: a vista frontal, a vista superior e três vistas auxiliares.

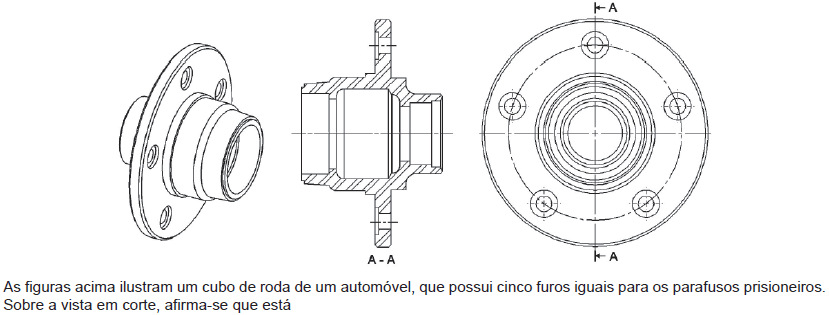

• A.

  errada, pois não representa a seção produzida pela linha de corte.

• B.

  errada, pois, como a peça é simétrica, bastaria uma vista de meio corte.

• C.

  errada, pois este é um caso em que se aplica o corte por planos concorrentes.

• D.

  correta, pois são furos rebaixados.

• E.

  correta, pois este é um caso em que se aplica o rebatimento.

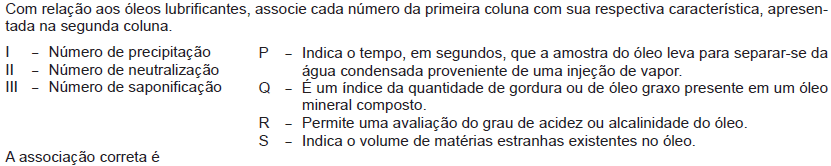

• A.

  I - P , II - Q , III - S

• B.

  I - Q , II - R , III - S

• C.

  I - R , II - S , III - P

• D.

  I - R , II - P , III - Q

• E.

  I - S , II - R , III - Q

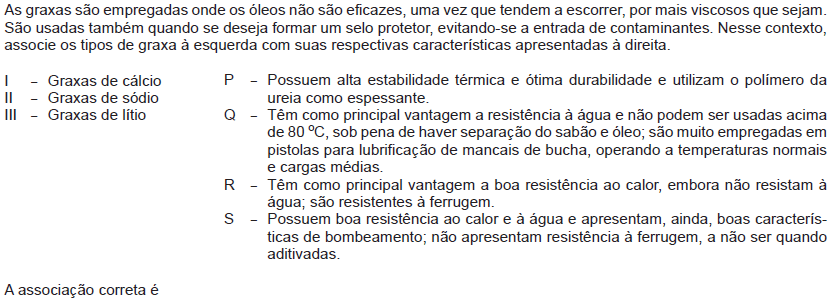

• A.

  I - P , II - Q , III - S

• B.

  I - Q , II - R , III - S

• C.

  I - R , II - S , III - P

• D.

  I - R , II - P , III - Q

• E.

  I - S , II - R , III - Q

O fator de segurança é um fator de redução da resistência de um material utilizado no projeto de componentes mecânicos para garantir sua integridade durante a operação. Esse fator permite a determinação da tensão admissível a ser utilizada nos projetos estruturais. Assim, considerando a natureza dos diversos materiais disponíveis, a tensão admissível é determinada pela relação entre uma tensão de referência e o fator de segurança. Essa tensão de referência, no caso de materiais frágeis, é a tensão

• A.

  de escoamento do material.

• B.

  de ruptura do material.

• C.

  de cisalhamento máxima atuante na peça a ser projetada.

• D.

  principal mínima atuante na peça a ser projetada.

• E.

  principal máxima atuante na peça a ser projetada.

Os equipamentos constituídos de componentes mecânicos em movimento de rotação são caracterizados pela denominada assinatura espectral. Com base nessa assinatura, é possível identificar uma grande quantidade de falhas de operação. Uma das possibilidades de representação dessa assinatura relaciona as variáveis

• A.

  aceleração e tempo.

• B.

  deslocamento e tempo.

• C.

  velocidade e tempo.

• D.

  aceleração e frequência.

• E.

  deformação e aceleração.

A análise de vibrações é um processo pelo qual as falhas em componentes mecânicos rotativos de um equipamento são descobertas pela taxa de variação das forças dinâmicas geradas. A medição dessas vibrações é realizada por transdutores denominados

• A.

  voltímetros.

• B.

  acelerômetros.

• C.

  amperímetros.

• D.

  amplificadores.

• E.

  controladores.
