Questões de Engenharia Mecânica do ano 2012

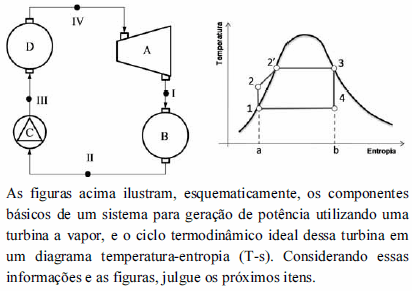

O ciclo representado é denominado ciclo de Rankine e envolve processos ideais. O processo 1-2-2', no diagrama T-s, representa o aumento de temperatura devido ao aquecimento do fluido na caldeira. Esse processo de aquecimento na caldeira corresponde à mudança de estado entre os pontos I e II do esquema, em que o componente B representa a caldeira. O ciclo opera com rejeição de calor que ocorre no componente D, que representa o condensador.

• C. Certo
• E. Errado

O componente representado por A corresponde à turbina a vapor usada no ciclo que realiza o processo IV-I, indicado no diagrama T-s pelo processo 3-4.

• C. Certo
• E. Errado

O rendimento térmico do ciclo mostrado é dado pela razão entre a potência produzida na turbina e a energia térmica consumida na caldeira.

• C. Certo
• E. Errado

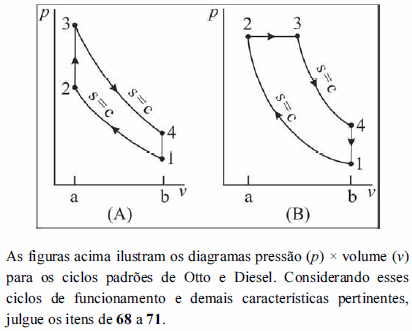

O diagrama A representa os processos para o ciclo de Otto. Ao ser usado na mesma taxa de compressão de um ciclo Diesel, o ciclo Otto apresenta rendimento térmico menor que o do ciclo Diesel.

• C. Certo
• E. Errado

Em um ciclo Otto ideal, ocorrem quatro processos reversíveis. O processo 1-2, indicado em ambos os diagramas p-v, representa a compressão isentrópica do fluido de trabalho. A área da região no diagrama p-v, abaixo da linha 1-2, que representa esse processo, fornece o trabalho líquido produzido pelo motor Otto.

• C. Certo
• E. Errado

A autoignição em um ciclo Otto refere-se à detonação da mistura não queimada, quando sua temperatura é elevada excessivamente. Essa ocorrência acarreta perda de potência e danos ao motor. Combustíveis de alta octanagem são indicados para evitar esse problema.

• C. Certo
• E. Errado

A utilização de combustíveis com alta cetanagem é recomendada em motores movidos a diesel, uma vez que favorecem uma combustão mais completa desse combustível na câmara de combustão, evitando sobrecargas mecânicas sobre o pistão.

• C. Certo
• E. Errado

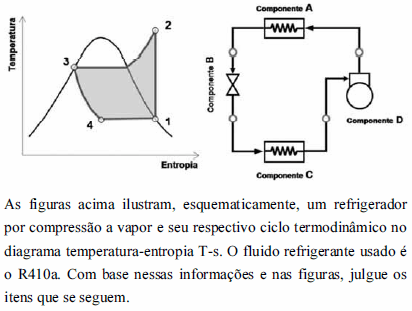

O uso do R410a como refrigerante tem a vantagem de preservar o meio ambiente, pois é um gás ecológico que não agride a camada de ozônio e não contribui para o aquecimento global. Esse tipo de gás é uma mistura (blend) que, em caso de vazamento, permite repor a carga a seu valor original pela adição da quantidade perdida desse gás na composição padrão.

• C. Certo
• E. Errado

O componente A é o condensador onde ocorre o processo 2-3. O processo é composto de um dessuperaquecimento inicial do vapor superaquecido, sem mudança de fase, até o estado de vapor saturado, ocorrendo, em seguida, uma troca de calor latente com a mudança de fase até o estado de vapor saturado.

• C. Certo
• E. Errado

O componente C é o evaporador, responsável pelo processo 4-1 no diagrama T-s. Nesse componente ocorre o recebimento de calor latente, associado à mudança de fase da condição de mistura de líquido e vapor para o estado de vapor saturado. Esse calor latente representa o efeito útil do ciclo de refrigeração.

• C. Certo
• E. Errado
