Questões de Engenharia Mecânica do ano 2012

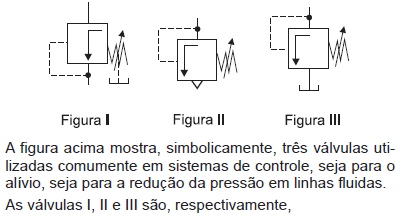

• A. hidráulica de alívio, pneumática de alívio e redutora de pressão
• B. redutora de pressão, hidráulica de alívio e pneumática de alívio
• C. redutora de pressão, pneumática de alívio e hidráulica de alívio
• D. pneumática de alívio, redutora de pressão e hidráulica de alívio
• E. pneumática de alívio, hidráulica de alívio e redutora de pressão

O princípio de funcionamento de um motor elétrico baseia- se no conceito do campo magnético gerado no entorno de um condutor sujeito à passagem de uma corrente. Para transformar a energia elétrica em movimento mecânico, os motores elétricos são constituídos de componentes móveis e fixos. A parte fixa, onde, normalmente, existem campos magnéticos fixos gerados por ímãs permanentes, é o(a)

• A. estator
• B. rotor
• C. comutador
• D. bobina
• E. escova

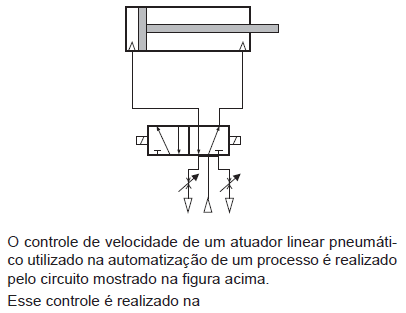

• A. saída do fluido apenas para a operação de avanço do atuador
• B. saída do fluido para as operações de avanço e recuo do atuador
• C. saída do fluido apenas para a operação de recuo do atuador
• D. entrada do fluido para as operações de avanço e recuo do atuador
• E. entrada do fluido apenas para a operação de avanço do atuador

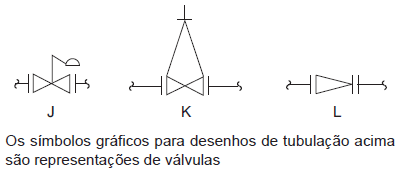

• A. J – diafragma, K – esfera e L – fecho rápido
• B. J – com comando de boia, K – gaveta e L – retenção
• C. J – borboleta, K – globo e L – de controle
• D. J – angular, K – esfera e L – guilhotina
• E. J – gaveta com comando de engrenagem, K – segurança e alívio e L – 3 vias

O símbolo do ajuste corrediço folgado, empregado em tolerâncias comerciais amplas ou margens em membros externos, no sistema básico de furo é

• A. H7/g6
• B. H7/k6
• C. H7/p6
• D. H8/f7
• E. H11/c11

Dentre as características de mancais de deslizamento, encontra-se:

• A. operar em faixas de velocidade angular mais altas, na ordem de 6.000 rpm.
• B. permitir desalinhamentos do eixo entre os pontos de apoio da ordem de seis graus.
• C. suportar uma carga dependente da velocidade tangencial do mancal por meio de uma película de lubrificante.
• D. pressão da película de lubrificante que suporta a carga dependente da velocidade tangencial do mancal.
• E. elevado atrito entre os componentes com movimento relativo e elevada precisão de giro.

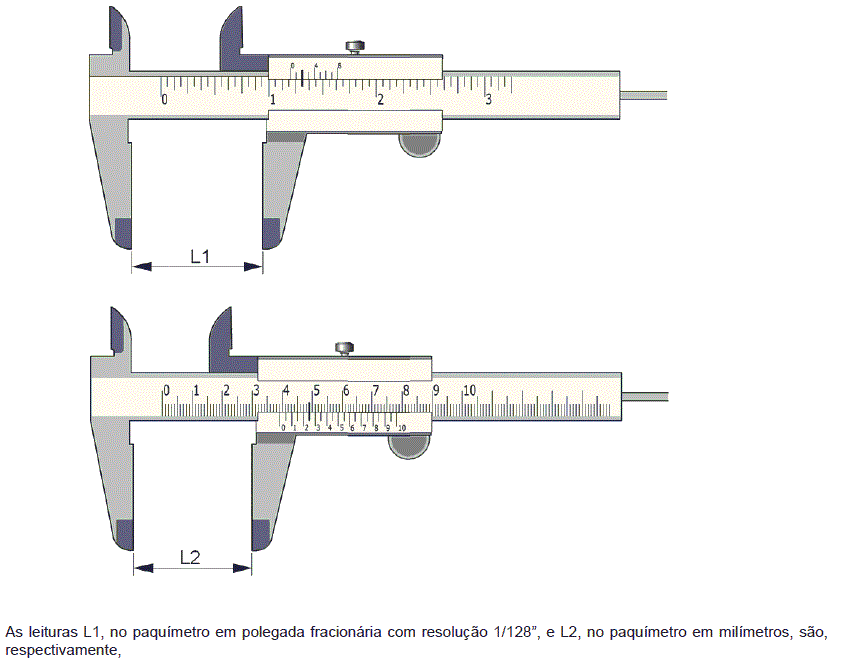

• A.
• B.
• C.
• D.
• E.

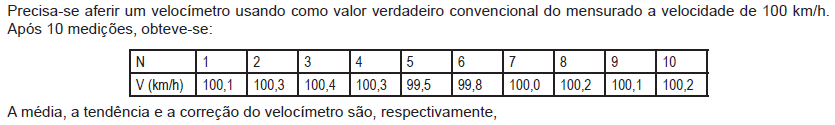

• A. 100,03 , 0,03 e 0,04
• B. 100,04 , 0,04 e 0,04
• C. 100,09 , 0,09 e 0,09
• D. 100,09 , 0,09 e –0,09
• E. 100,09 , 9 e –9

Uma peça é feita em aço de baixa liga 22 Cr Mo 5 4. Os teores, em %, de carbono, cromo e molibdênio que compõem a liga são, respectivamente,

• A. C – 0,22% , Cr – 1,25% , Mo – 0,4%
• B. C – 0,22% , Cr – 1,25% , Mo – 4%
• C. C – 0,22% , Cr – 5% , Mo – 4%
• D. C – 22% , Cr – 5% , Mo – 4%
• E. C – 22% , Cr – 5% , Mo – 73%

Fazem parte da fase de instalação de uma máquina-ferramenta, como, por exemplo, um centro de usinagem:

• A. construção de uma fundação, verificação da rede elétrica, instalação de uma rede de ar comprimido, nivelamento da máquina
• B. calibração da máquina, manutenção corretiva, estocagem de peças de reposição
• C. limpeza de filtros, reabastecimento do fluido de corte, limpeza das tomadas de ar para refrigeração dos motores
• D. ventilação dos motores, reabastecimento do fluido de corte, nivelamento da máquina
• E. limpeza de filtros, instalação de uma rede de ar comprimido, elaboração do plano de manutenção preditiva
