Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

• A.



• B.



• C.



• D.



• E.



Um ponto da superfície externa de um eixo solicitado apenas por torção, fica sujeito a um estado plano de tensão, para o qual a tensão

• A.

  normal máxima atua na direção do eixo longitudinal.

• B.

  normal máxima atua em um plano orientado a 90o em relação ao eixo longitudinal.

• C.

  cisalhante máxima atua em um plano orientado a 45o em relação ao eixo longitudinal.

• D.

  cisalhante máxima atua em um plano onde a tensão normal também é máxima.

• E.

  cisalhante máxima atua no plano em que a tensão normal é nula.

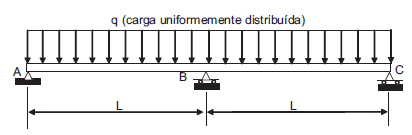

A viga uniforme e homogênea com três apoios, sujeita a um carregamento distribuído uniformemente, conforme indicado na figura acima, é estaticamente

• A.

  determinada com reações idênticas nos apoios A, B e C.

• B.

  determinada com reações idênticas nos apoios A e C, apenas.

• C.

  indeterminada com reações idênticas nos apoios A e C, apenas.

• D.

  indeterminada com reações idênticas nos apoios A, B e C.

• E.

  indeterminada com reações idênticas nos apoios A e B, apenas.

Na temperatura ambiente, o diagrama tensão-deformação de um material é obtido a partir da solicitação por carga axial de um corpo de prova cujo comprimento nominal e cuja área de seção de teste são padronizados. Assim, conclui-se que esse diagrama

• A.

  depende das propriedades físicas do material e da geometria do corpo de prova.

• B.

  depende exclusivamente de propriedades físicas do material.

• C.

  depende do momento de inércia da seção transversal do corpo de prova.

• D.

  depende exclusivamente da área e do comprimento nominal do corpo de prova.

• E.

  só pode ser obtido para corpos de prova sob tração.

O rotor de um ventilador está operando com uma potência de 1,0 HP, quando sua rotação é alterada de 1.000 rpm para 1.200 rpm. Considerando aplicáveis as leis de semelhança geométrica, cinemática e dinâmica, a potência de operação, em HP, para esta nova rotação será de

• A.

  1,034

• B.

  1,200

• C.

  1,440

• D.

  1,728

• E.

  1,908

Na proteção catódica galvânica de uma tubulação enterrada, os anodos de magnésio e zinco são enterrados no solo envolvidos com um enchimento condutor (mistura de gesso, betonita e sulfato de sódio) com a finalidade de

• A.

  evitar a absorção de umidade do solo.

• B.

  aumentar a resistência de aterramento.

• C.

  dificultar a passagem da corrente elétrica do anodo para o solo.

• D.

  propiciar a formação de películas isolantes na superfície do anodo.

• E.

  melhorar a eficiência de corrente no anodo, propiciando um desgaste uniforme.

Analise as afirmativas a seguir, relativas ao processo eletroquímico, no qual os elétrons são cedidos em determinada região e recebidos em outra.

I – No processo anódico ocorre a passagem dos íons para a solução.

II – No processo catódico ocorre a recepção de elétrons, na área catódica, pelos íons ou pelas moléculas existentes na solução.

III – Na etapa de deslocamento de elétrons e íons ocorre a transferência dos elétrons das regiões catódicas para as anódicas pelo circuito metálico.

Está(ão) correta(s) a(s) afirmativa(s)

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

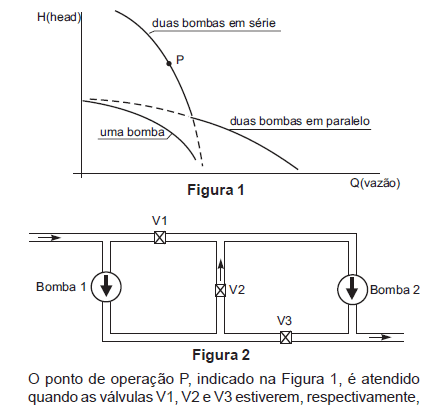

A Figura 1 mostra, esquematicamente, as curvas características referentes à combinação de duas bombas centrífugas (em série e em paralelo). A Figura 2 mostra uma possível configuração de instalação, onde podem ser realizadas as ligações em série e em paralelo das duas bombas.

• A.

  aberta, fechada e fechada.

• B.

  aberta, fechada e aberta.

• C.

  fechada, fechada e aberta.

• D.

  fechada, fechada e fechada.

• E.

  fechada, aberta e fechada.

O fenômeno da cavitação ocorrente nas instalações de bombeamento que utilizam bombas centrífugas pode provocar corrosão, desgaste, remoção de partículas e destruição de pedaços dos rotores das bombas. A respeito desse fenômeno, analise as afirmativas a seguir.

I – A cavitação provoca a queda do rendimento das instalações de bombeamento.

II – Nas bombas radiais, uma das precauções para se evitar que ocorra a cavitação é a utilização de um rotor com poucas pás.

III – Nas bombas radiais de múltiplos estágios, a cavitação pode ser evitada adotando-se um pequeno valor para a altura de elevação a cargo de cada rotor.

Está(ão) correta(s) a(s) afirmativa(s)

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Sobre as diferentes formas de manutenção, considere as afirmativas a seguir.

I – A preditiva, após o monitoramento de um fenômeno, adota dois procedimentos para atacar eventuais problemas detectados: estabelece um diagnóstico e efetua uma análise de tendências.

II – A preventiva estabelece que as paradas periódicas serão realizadas em função dos registros fornecidos por equipamentos de monitoração de um fenômeno.

III – A preventiva tem como objetivo localizar e reparar defeitos em equipamentos que operam em regime de trabalho contínuo.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

• A.

  I.

• B.

  III.

• C.

  I e II.

• D.

  I e III.

• E.

  II e III.
