Questões de Engenharia Mecânica da Fundação Carlos Chagas (FCC)

Numa junção por parafuso, deve-se aplicar um torque de aperto no parafuso ou na porca para garantir que as peças permanecerão juntas e que não haverá falha no parafuso durante o carregamento axial. Durante o aperto surge uma pré-carga de tração no parafuso. A intensidade da força de pré-carga deve ser uma porcentagem da máxima carga, a que o parafuso resista sem apresentar deformação permanente. A porcentagem aproximada de pré-carga recomendada é

• A.

  20%

• B.

  40%

• C.

  60%

• D.

  80%

• E.

  100%

O ensaio de fluência aplicado a um tubo metálico que será utilizado para conduzir um fluido térmico visa determinar:

• A.

  o fator f de atrito da fórmula de Nikuradse (também Colebrook-White) em função do número de Reynolds.

• B.

  a capacidade do material resistir ao efeito de eletronegatividade entre os fluidos interno e externo ao tubo.

• C.

  a capacidade do material resistir à fadiga decorrente da variação de pressão que é acarretada pela perda de carga distribuída.

• D.

  a capacidade do material resistir à corrosão provocada pelos fluidos que escoam em seu interior ou exterior.

• E.

  a capacidade do material resistir ao efeito combinado de cargas cíclicas (decorrentes do efeito de pressão) e o efeito de temperatura elevada.

Engrenagens cilíndricas retas são utilizadas para a transmissão de movimento rotativo entre um eixo e outro. Sobre tais engrenagens considere:

I. O ângulo de pressão típico é 30º.

II. A curva do perfil do dente é usualmente uma parábola.

III. O módulo de uma engrenagem cilíndrica reta é a razão entre o diâmetro primitivo e o número de dentes.

IV. Quando duas engrenagens estão acopladas suas circunferências primitivas rolam uma sobre a outra sem deslizamento.

Está correto o que consta em

• A.

  III e IV, apenas.

• B.

  II, III e IV, apenas.

• C.

  I, II e III, apenas.

• D.

  I, II, III e IV.

• E.

  II e III, apenas.

Goniômetro é um instrumento utilizado para determinar:

• A.

  passo entre filetes de roscas de parafusos.

• B.

  rugosidade de superfícies.

• C.

  ângulos entre duas retas.

• D.

  campo magnético.

• E.

  a opacidade de um material quando submetido à incidência da luz.

O Engenheiro Mecânico Sr. "X" acaba de ser designado como gerente do departamento de desenvolvimento de produto de uma fábrica de rodas para composições ferroviárias. Uma de suas atribuições é desenvolver uma metodologia para avaliar o desgaste das rodas, quando em operação, já que não existe um teste específico previsto em normas. Para que se obtenha um resultado satisfatório, "X" deve solicitar ao laboratório da indústria que

• A.

  meça somente a dureza superficial das rodas produzidas.

• B.

  determine o coeficiente de atrito de rolamento entre a superfície acabada das rodas e a superfície do material utilizado nos trilhos das ferrovias.

• C.

  determine o coeficiente de atrito de deslizamento entre a superfície acabada das rodas e a superfície do material utilizado nos trilhos das ferrovias.

• D.

  determine a curva de deformação do material utilizado na fabricação das rodas a fim de delimitar a zona de transição entre deformação elástica e plástica.

• E.

  desenvolva um teste que simule o produto acabado rolando sobre trilhos de ferrovias, incluindo simulação sob carregamento variável.

XWZ, o proprietário de uma tradicional e lucrativa estamparia, tem um contrato exclusivo de fornecimento com estatais do ramo de petróleo e gás que impede a transferência de serviços para terceiros. Na ausência de fornecimento dentro do prazo estipulado para entrega, sua empresa arcará com pesadas multas contratuais que inviabilizará a continuidade da empresa. A empresa acaba de receber a visita de um agente da CETESB para avaliar o nível de ruído que as prensas provocam na vizinhança. A avaliação do agente constatou que, além do ruído excessivo, existe outro problema mais grave que é o da propagação da vibração das batidas das prensas, que se propagam pelo solo. Esta propagação tem provocado trincas e fissuras nas moradias adjacentes à empresa. O agente da CETESB concedeu-lhe, por meio de um laudo, o período de 30 dias para apresentar uma proposta, pois verificou que as prensas estão simplesmente fixadas, por meio de prisioneiros, ao solo contínuo de concreto. Nesta situação, XWZ deve decidir

• A.

  apenas instalar absorvedores de vibração (vibrachoques) sob cada uma das prensas.

• B.

  apenas enclausurar, com o uso de habitáculos fechados e apropriados, cada uma das prensas, para que o ruído e, portanto, a vibração não se propaguem.

• C.

  criar uma base de concreto para sustentação de cada uma das prensas isoladas do piso da fábrica e enclausurar cada um dos equipamentos.

• D.

  instalar uma manta de borracha sob a base do estampo.

• E.

  instalar uma manta de borracha sob a base do estampo e enclausurar cada um dos equipamentos.

• A.



• B.



• C.



• D.



• E.



Cada vez mais se utilizam conceitos inovadores em equipamentos de troca térmica. Um exemplo disto é o denominado tubo sanduíche, a respeito do qual é correto afirmar que é um processo

• A.

  de recobrimento do material base, que visa melhorar suas propriedades térmicas.

• B.

  de recobrimento do material base, para melhorar a resistência mecânica.

• C.

  de inserir um tubo metálico à temperatura mais baixa em outro tubo metálico que se encontra à temperatura mais alta para que, quando atinjam o equilíbrio térmico, fiquem solidários, aumentando a resistência mecânica do conjunto.

• D.

  galvânico de deposição de material para melhorar as características de resistência mecânica e térmica.

• E.

  de recobrimento interno e/ou externo ao tubo, por deposição de material termoplástico, de forma a permitir redução no custo do tubo empregado e, ao mesmo tempo, melhorar as condições de resistência à corrosão.

Analise as assertivas:

I. Ocupam espaço físico diminuto.

II. Facilidade e rapidez na operação de manutenção e limpeza.

III. Permitem que os fluidos de troca térmica trabalhem a altíssima pressão.

IV. Possuem elevado desempenho térmico.

V. Como ocupam espaço físico diminuto, são menos dispendiosos.

VI. A tecnologia de dimensionamento desses equipamentos é largamente difundida na literatura e no mundo corporativo.

VII. Não podem ser utilizados em processos que envolvam a fabricação de alimentos e bebidas.

VIII. Não podem ser utilizados em embarcações/plataformas de petróleo devido à corrosão do ar marinho sobre o equipamento.

IX. Necessitam de um grande espaço físico, ferramentas e dispositivos específicos para efeito de manutenção e limpeza.

X. Propiciam pequena perda de carga ao longo do escoamento.

As características de trocadores de calor a placas estão corretamente descritas APENAS em

• A.

  II, III, V, VI e X.

• B.

  I, III, V, VIII e IX.

• C.

  IV, VI, VII e VIII.

• D.

  I, II, IV e X.

• E.

  III, VI, VIII e IX.

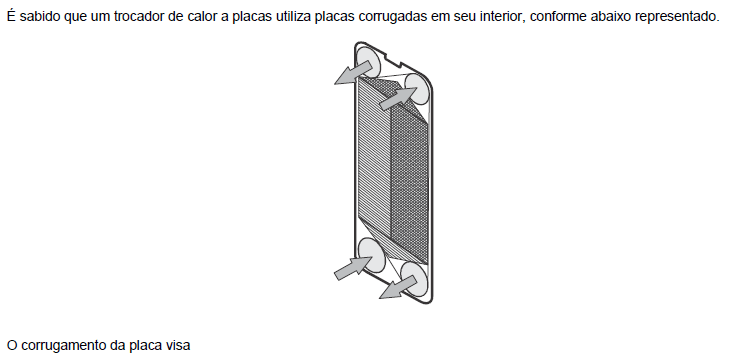

• A.

  introduzir exclusivamente um efeito de turbulência no escoamento do fluido e, portanto, melhorar a capacidade de troca térmica.

• B.

  aumentar substancialmente a perda de carga do fluido que escoa sobre sua superfície.

• C.

  melhorar a estabilidade dimensional da placa devido às suas dimensões frente à espessura.

• D.

  evitar erros de montagem e evitar possíveis vazamentos.

• E.

  incrementar o efeito de turbulência e melhorar a troca térmica, com pequeno incremento na perda de carga.
