Questões de Engenharia Mecânica da Fundação Carlos Chagas (FCC)

Uma empresa com 30 anos de existência e com solidez financeira tem um conjunto de máquinas operatrizes com potências variadas. Ela sempre trabalhou em dois turnos e nunca teve problemas com a tarifação de energia elétrica (força e luz). Recentemente, alterou seu domicílio e quase a totalidade de seu quadro de colaboradores diretos. Todo final de expediente as máquinas são desligadas e religadas no dia seguinte, no início do primeiro turno, aleatoriamente, conforme o operador do equipamento se posicione onde elas estão instaladas. Ultimamente, a firma vem sendo taxada excessivamente, com base no consumo de força contratado (demanda de pico), cujo contrato é igual ao do domicílio anterior. O procedimento de ligar máquinas, atualmente utilizado,

• A.

  é correto e não deve ser alterado, pois pode significar favorecimento para alguns operadores.

• B.

  não deve ser alterado, pois é parte da cultura de uma empresa que tem solidez financeira.

• C.

  deve ser revisto em função da tarifação da demanda de pico. A partida deve ser feita da máquina de maior potência para a de menor potência.

• D.

  deve ser revisto em função da tarifação da demanda de pico. A partida deve ser feita da máquina de menor potência para a de maior potência.

• E.

  é correto. Deve-se procurar a concessionária de energia elétrica e solicitar uma revisão contratual no fornecimento de força (aumentar a demanda de pico) para evitar a multa.

Numa operação de manutenção preventiva de um trocador de calor multitubular foi constatado que o interior dos tubos apresentava depósito excessivo de calcário. Para remover este calcário sem prejudicar as características operacionais do equipamento é aconselhável usar

• A.

  jato de areia e água para remover as incrustações no interior dos tubos.

• B.

  produtos químicos que dissolvam o calcário e não ataquem a superfície interna do tubo.

• C.

  ultrassom combinado com jato de areia e água para remoção da incrustação.

• D.

  escova de aço para quebrar o calcário e jato de água para remover o material particulado.

• E.

  brocas especiais que possuam fendas laterais para quebrar o depósito incrustado na superfície do tubo e dutos de injeção de líquido para remoção do particulado.

Para realizar a manutenção mecânica preventiva de elevadores hidráulicos para transporte de passageiros em aeroportos, devese lubrificar as guias de rolamento,

• A.

  trocar todo óleo hidráulico da linha e pressurizar a linha de atuação desse óleo hidráulico.

• B.

  verificar o estado dos anéis de vedação dos pistões hidráulicos e trocar todo óleo hidráulico da linha.

• C.

  verificar o estado dos anéis de vedação dos pistões hidráulicos e a unidade de bombeamento hidráulico.

• D.

  verificar o estado dos anéis de vedação dos pistões hidráulicos e trocar todo o óleo dos cabos e polias.

• E.

  verificar o estado dos anéis de vedação dos pistões hidráulicos e verificar o estado do cabo de aço e das respectivas polias do sistema de sustentação do habitáculo.

O uso de EPI´s − Equipamentos de Proteção Individual nas atividades cotidianas que o requerem

• A.

  constitui um transtorno, pois cada empregado deve ter a liberdade de usá-lo ou não.

• B.

  é opcional e o empregado deve manifestar por escrito se aceita ou não seu uso.

• C.

  depende das regras administrativas de cada empresa.

• D.

  depende de acordos coletivos de trabalho entre a empresa e o órgão de classe.

• E.

  está estabelecido em lei federal.

Os funcionários que trabalham com banhos galvânicos como niquelação ou cromeação

• A.

  podem utilizar objetos metálicos de adorno, como brincos, pulseiras, anéis ou mesmo piercings, por não apresentarem nenhum risco aos seus portadores.

• B.

  podem utilizar objetos de adorno, desde que cientes do risco de esses objetos caírem no banho e serem atacados pelos produtos químicos.

• C.

  devem ser instruídos a utilizar EPI´s como luvas, gorros, viseiras e protetores auriculares para evitar possíveis riscos de alteração nos adornos metálicos, que ficam dessa forma protegidos do banho galvânico.

• D.

  devem ser impedidos de usar objetos de adorno metálicos, que podem provocar anemia e/ou possível dermatite ao seu portador.

• E.

  devem ser instruídos sobre o risco de os banhos galvânicos atacarem e alterarem a característica original dos adornos metálicos.

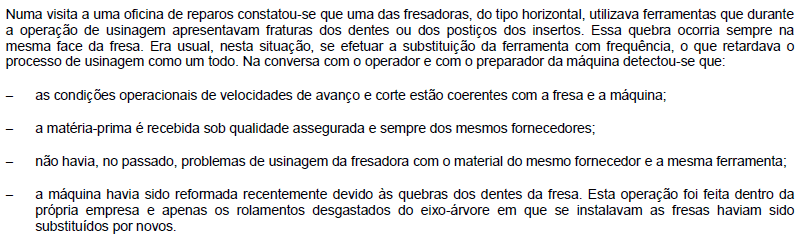

Nesta situação, entende-se que

• A.

  a reforma reconduziu a máquina às condições originais de uso e não se deve preocupar com as quebras dos dentes da fresa.

• B.

  as ferramentas utilizadas não têm a qualidade desejada, recomendando-se o uso de fresas de outro fornecedor.

• C.

  a dureza da matéria-prima processada tem uma variabilidade muito grande, acarretando a necessidade de ser inspecionada.

• D.

  o óleo de corte à base de cloro utilizado é inadequado e deve ser substituído por um que contenha lítio e molibdênio.

• E.

  o alinhamento do eixo-árvore deve ser verificado, pois pode estar empenado, caso em que deve ser reparado.

Numa central de geração de energia elétrica (60 Hz) através de grupos geradores a diesel foi constatado que o gerador possui 6 polos, e que a caixa de transmissão acoplada diretamente entre o motor diesel e o gerador tem relação de transmissão 5:4. Nesse caso, depreende-se que a rotação do

• A.

  motor diesel não pode ser determinada, assim como a do gerador.

• B.

  eixo do motor é 1,25 vezes a rotação do eixo de saída da caixa de transmissão. Não é possível determinar nem a rotação do motor nem a do gerador.

• C.

  eixo do motor é 600 rpm e a do gerador é 480 rpm.

• D. gerador é de 600 rpm e a do eixo do motor é de 750 rpm.
• E.

  eixo do motor é 600 rpm e a do gerador é 750 rpm.

Atenção: Considere os dados abaixo para responder às questões de números 41 e 42.

O eixo estriado, representado na figura abaixo, deverá ser submetido a um processo de tratamento superficial de cementação.

Dada as propriedades mecânicas exigidas para o eixo, foi solicitado Aço-Cr-Mo com 0,4% C na liga. De acordo com a Norma ABNT, deverá ser empregado o aço ABNT

• A.

  4030.

• B.

  4140.

• C.

  4304.

• D.

  8640.

• E.

  9304.

Para o controle da dureza superficial a ser feito, deverá se optar pelo ensaio

• A.

  Vickers.

• B.

  Brinell.

• C.

  Rockwell B.

• D.

  Izod.

• E.

  Charpy.

A obtenção do arco de raio de 84mm, em destaque na figura, no software do Autocad, é possível através do comando

• A.

  Fillet − radius.

• B.

  Circle − 2 points.

• C.

  Arc − start, end, direction.

• D.

  Arc − 3 points.

• E.

  Circle − tan, tan, radius.
