Questões de Engenharia Mecânica da Fundação Carlos Chagas (FCC)

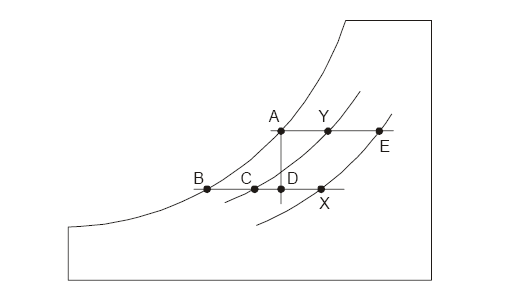

Na carta psicométrica da figura, o ponto X representa as condições do ambiente condicionado e o ponto Y as do ambiente externo.

No equipamento condicionador, o ar deve deixar o evaporador nas condições do ponto

• A.

  A.

• B.

  B.

• C.

  C.

• D.

  D.

• E.

  E.

Em mecânica dos fluidos é normal o uso de modelos para efeito de estudo. Para que haja semelhança completa entre modelo e protótipo

• A.

  as velocidades devem ser as mesmas.

• B.

  o fluido de trabalho deve ser o mesmo.

• C.

  os adimensionais como Reynolds e Prandtl devem ser iguais.

• D.

  as forças devem ser iguais.

• E.

  as temperaturas dos fluidos devem ser iguais.

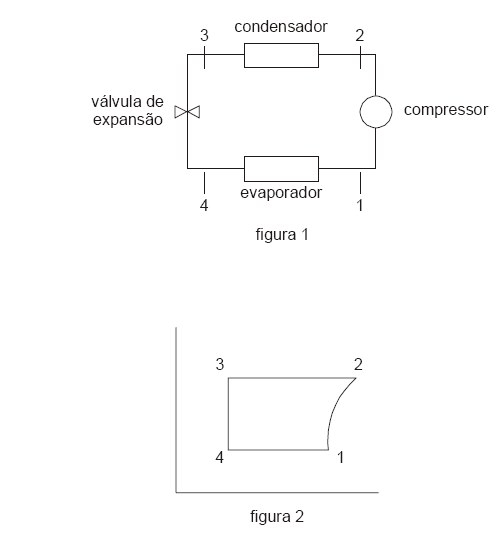

A figura 1 mostra o ciclo de refrigeração por compressão a vapor.

Tratando-se de um ciclo ideal, a figura 2 representa o diagrama

• A.

  volume-temperatura.

• B.

  temperatura- entropia.

• C.

  pressão- temperatura.

• D.

  pressão-entalpia.

• E.

  temperatura-volume.

A barra engastada da figura tem 2 m de comprimento, módulo de resistência à flexão de 10 000 mm3 e seção transversal constante.

Para que a tensão admissível de 200 MPa não seja ultrapassada, a máxima carga que se pode aplicar na extremidade livre da barra é, em kN, de

• A.

  0,1.

• B.

  1.

• C.

  1,2.

• D.

  1,5.

• E.

  2.

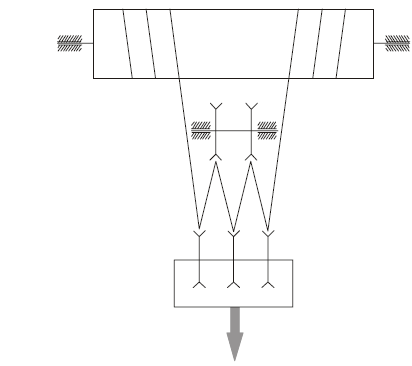

O sistema de elevação de carga, esquematizado abaixo, é constituído de um tambor, duas polias fixas e três polias móveis.

A relação entre a velocidade de subida da carga e a velocidade de enrolamento do cabo no tambor é

• A.

  3.

• B.

  2.

• C.

  1.

• D.

  1/2.

• E.

  1/3.

Quando um cordão de solda feito por arco elétrico sai demasiadamente respingado, a causa mais provável é a utilização de

• A.

  velocidade de soldagem muito alta.

• B.

  cabos de pequena seção transversal

• C.

  cabos muito longos.

• D.

  fusíveis de alta amperagem.

• E.

  correntes muito altas.

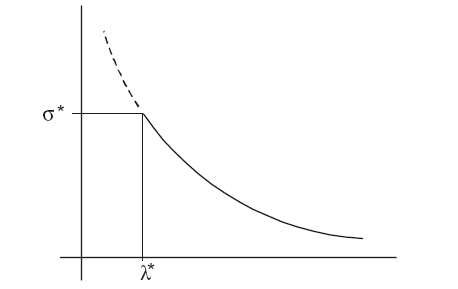

A equação de Euler para o estudo de flambagem de um material submetido à compressão axial assume no gráfico "tensão de flambagem - índice de esbeltez" a forma de uma hipérbole, como mostrado abaixo.

A equação não tem validade no trecho tracejado porqu

• A.

  para valores abaixo de λ* não ocorre flambagem.

• B.

  acima de σ*, que corresponde à tensão de escoamento, o material já estaria esmagado.

• C.

  acima de σ*, que corresponde à tensão de ruptura, o fenômeno deixa de existir.

• D.

  acima de σ*, que corresponde à tensão limite de proporcionalidade, não é válida a lei de Hooke.

• E.

  para valores muito altos de σ* nenhum material resiste à flambagem.

O quadrado representado abaixo, de 2 cm de lado, é a seção transversal de uma barra prismática.

O momento de inércia do quadrado em relação ao eixo X vale, em cm₄,

• A.

  37,33

• B.

  17,33

• C.

  1,33

• D.

  –9,33

• E.

  –17,33

O plano da figura está inclinado de um ângulo α em relação ao plano horizontal e representa a placa de um coletor de energia solar para aquecimento de água.

Para um melhor rendimento, é fundamental a definição de alguns parâmetros em relação a um referencial inercial, como, por exemplo, o ângulo

• A.

  α que depende da inclinação da cobertura.

• B.

  β que é função da longitude local.

• C.

  β que é função da latitude local.

• D.

  α que é função da longitude local.

• E.

  β que deve ser tal que a placa fique voltada para o norte.

Incêndios provocados em metais pirofóricos tais como magnésio, alumínio em pó e zinco, exigem para sua extinção

• A.

  corrente de ar.

• B.

  espuma.

• C.

  gás carbônico.

• D.

  pó químico.

• E.

  água pulverizada.
