Questões de Engenharia Mecatrônica

As molas são elementos que sofrem deformação quando estão sobre efeito de carregamento mecânico, e, assim, podem acumular energia. Dentre os diversos tipos de molas,

• A.

  a mola voluta deve ser utilizada quando se deseja reduzir o fator de amortecimento do sistema.

• B.

  as molas helicoidais podem ser feitas com fios redondos ou quadrados e permitem resistir ou defletir sob cargas apenas de tração e compressão.

• C.

  as molas de Belleville são formadas por arames enrolados de forma cônica para suportar compressão e permitem grande deslocamento.

• D.

  as molas helicoidais podem ser feitas com chapas montadas em feixes.

• E.

  as molas de Belleville são utilizadas quando a carga é elevada e a deflexão deve ser pequena.

A usinagem por abrasão é um dos processos de fabricação que tem como objetivo

• A.

  conseguir um excelente acabamento, e, para isso, é necessário grande avanço com altas velocidades, como no processo de trefilação.

• B.

  conseguir precisão nas dimensões e tolerâncias por meio de um processo químico; e, portanto, não se podem obter em processos normais de usinagem.

• C.

  conseguir dimensões e tolerâncias, removendo grandes quantidades de material, que não se pode obter em processos normais de usinagem.

• D.

  obter um acabamento superficial melhor que os processos de usinagem e, para isso, ele faz uso de eletricidade para fundir o material.

• E.

  obter alta precisão nas dimensões e tolerâncias, como nos processos de retífica ou afiação, o que não é possível de se obter em processos normais de usinagem.

Atualmente, a sustentabilidade é uma questão que deve ser considerada e, assim, processos de fabricação que não desperdiçam material são ótimas escolhas. Quanto a esses processos, pode-se dizer que o processo

• A.

  como a mandrilagem é eficiente para a fabricação de tubos com ou sem costura.

• B.

  de extrusão não é recomendável, pois esse processo obriga o aquecimento da peça, gastando energia.

• C.

  de brochamento é um processo que não remove material e permite fabricar engrenagens.

• D.

  de laminação não é recomendado por causa da perda de material envolvido no processo.

• E.

  de aplainamento é eficiente para fabricar tubos retangulares sem perda de material.

No projeto de sistemas mecânicos é necessário representar como será feita a montagem do sistema. Quando a representação é feita em softwares CAD, podem ser feitas representações ____________ que no papel podem ser representadas pela perspectiva ____________ e que possuem três tipos: 30º, 45º ou 60º, ou pela perspectiva ____________ , que não sofre distorção na medida.

Assinale a alternativa que completa, correta e respectivamente, as lacunas do texto.

• A.

  bidimensionais ... cavaleira ... trimétrica

• B.

  bidimensionais ... cavaleira ... isométrica

• C.

  tridimensionais ... cavaleira ... isométrica

• D.

  tridimensionais ... cavaleira ... trimétrica

• E.

  tridimensionais ... cônica ... isométrica

A fabricação de peças mecânicas pode ser feita por meio de inúmeros processos. Nesse contexto, o processo de

• A.

  conformação plástica é aquele em que é necessário superar a tensão de cisalhamento máxima de escoamento para permitir a deformação plástica do material.

• B.

  usinagem é aquele em que é necessário superar a tensão normal máxima de escoamento para remover o material e, assim, obter a medidas desejadas.

• C.

  usinagem compreende os processos como tornearia, fresagem e furação, e a conformação plástica compreende processos como a laminação, extrusão e forjaria.

• D.

  usinagem compreende os processos como tornearia, fresagem e furação, e a conformação plástica compreende processos como o brunimento ou a laminação.

• E.

  usinagem compreende os processos como trefilação e estampagem, e a conformação plástica compreende os processos como a laminação e a forjaria.

Considere o seguinte texto sobre a fadiga:

“Frequentemente se descobre que peças de máquinas falharam sob ação de tensões repetidas ou flutuantes, mas uma análise cuidadosa revela que as tensões reais máximas estavam bem ___________ da resistência máxima do material e geralmente ___________ da tensão máxima de escoamento. A característica mais distinguível desse tipo de falha é que as tensões foram repetidas um número ___________ de vezes, daí essa falha ser chamada de falha por fadiga.”

Assinale a alternativa que completa, corretamente e respectivamente, as lacunas do texto.

• A.

  abaixo ... abaixo ... grande

• B.

  abaixo ... abaixo ... pequeno

• C.

  abaixo ... acima ... grande

• D.

  acima ... acima ... grande

• E.

  acima ... acima ... pequeno

A resistência elétrica de um material é calculada a partir do seu comprimento L, da área da sua secção transversal A e da sua resistividade ρ. Considerando que a área da secção transversal seja dobrada, ou seja, torne-se 2A, a resistência elétrica será

• A.

  dividida por 1,73.

• B.

  dividida por 2.

• C.

  dividida por 4.

• D.

  multiplicada por 2.

• E.

  multiplicada por 1,73.

Os resistores comerciais são disponibilizados para diferentes potências nominais, que indicam os máximos de calor que os resistores podem suportar, sem queimar. Em um resistor de 100 Ω e ¼ W, a corrente máxima suportada é de

• A.

  25 mA.

• B.

  50 mA.

• C.

  400 mA.

• D.

  5 A.

• E.

  25 A.

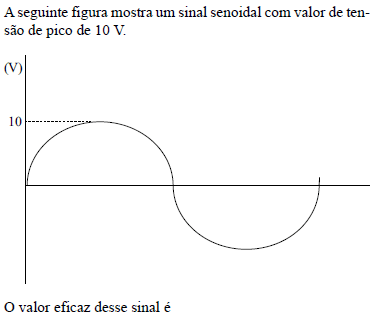

• A.

  de, aproximadamente, 3,3 V.

• B.

  de, aproximadamente, 5,5 V.

• C.

  de, aproximadamente, 7,1 V.

• D.

  sempre nulo.

• E.

  dependente da frequência do sinal.

Os capacitores podem ser construídos utilizando diferentes materiais para o seu dielétrico. Dentre os tipos de capacitores, o que funciona somente em tensão contínua (DC) é o

• A.

  cerâmico.

• B.

  de ar.

• C.

  de óleo.

• D.

  de papel.

• E.

  eletrolítico.
