Questões de Engenharia Mecatrônica

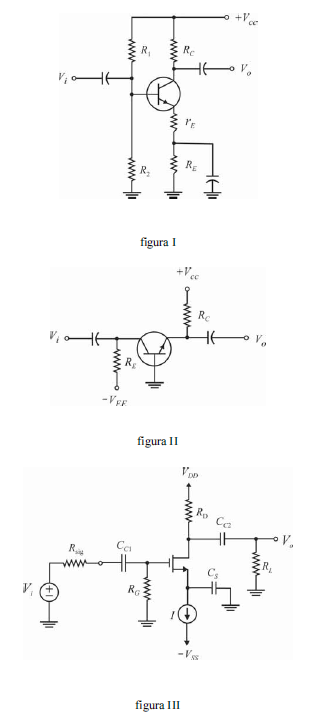

Julgue os itens seguintes, referentes aos amplificadores mostrados nas figuras I, II e III.

O circuito da figura I é um amplificador na configuração emissor comum com resistência de emissor. O valor do resistor r_E influencia a impedância de entrada do circuito.

• C. Certo
• E. Errado

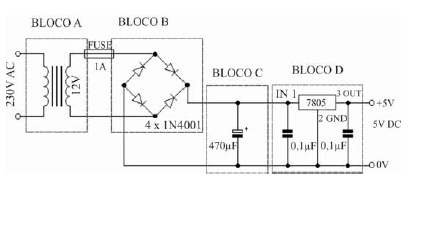

No que se refere ao circuito apresentado, que está subdivido em quatro blocos, julgue os itens subsequentes.

Se os dois capacitores localizados entre a ponte retificadora e o regulador de tensão forem retirados do circuito, e se o restante do circuito for mantido inalterado, então a tensão IN 1, na entrada do bloco D, será constante e igual a 12 V.

• C. Certo
• E. Errado

No que se refere ao circuito apresentado, que está subdivido em quatro blocos, julgue os itens subsequentes.

A tensão reversa máxima em cada diodo do bloco B é igual a 24 V.

• C. Certo
• E. Errado

A respeito de análise de algoritmos, programação estruturada e orientada a objetos e estruturas de dados, julgue os itens a seguir. Árvores são estruturas de dados lineares adequadas para representarem hierarquias.

• C. Certo
• E. Errado

A respeito de análise de algoritmos, programação estruturada e orientada a objetos e estruturas de dados, julgue os itens a seguir. O método de ordenação conhecido como Bubble Sort apresenta pouca adaptabilidade, visto que nele a quantidade de operações permanece praticamente constante mesmo após o ordenamento das chaves.

• C. Certo
• E. Errado

A respeito de análise de algoritmos, programação estruturada e orientada a objetos e estruturas de dados, julgue os itens a seguir. Os conceitos de classe, método, abstração, encapsulamento, associação, herança e polimorfismo são derivados da programação estruturada, cuja característica é estabelecer um processo de desenvolvimento de algoritmos independentemente da linguagem de programação a ser utilizada na codificação.

• C. Certo
• E. Errado

A respeito de análise de algoritmos, programação estruturada e orientada a objetos e estruturas de dados, julgue os itens a seguir. No tipo abstrato de dados denominado fila, a inserção ou eliminação de um item é realizada em uma única extremidade, ao passo que na pilha a inserção é feita em uma extremidade e a remoção, na outra.

• C. Certo
• E. Errado

A respeito de análise de algoritmos, programação estruturada e orientada a objetos e estruturas de dados, julgue os itens a seguir. Em um algoritmo que utilize o processo de recursão, é necessária a existência de uma condição de parada a fim de se evitar que o algoritmo entre em um loop.

• C. Certo
• E. Errado

A respeito de análise de algoritmos, programação estruturada e orientada a objetos e estruturas de dados, julgue os itens a seguir. O uso de listas ligadas permite racionalizar não somente as operações de inclusão ou remoção de um elemento de um vetor, mas também a necessidade de memória para a execução dessas operações.

• C. Certo
• E. Errado

O controle de muitos sistemas mecatrônicos é baseado em eventos discretos, ou seja, uma ação só começa após o término de outra anterior e assim por diante. Nesse contexto, pode-se dizer que a Rede de Petri

• A.

  simples permite distinção entre os seus marcadores; por exemplo, em um sistema modelado por rede de Petri simples, é possível distinguir os sinais elétricos dos movimentos de peças.

• B.

  permite a modelagem matemática do sistema, apesar de ser uma modelagem que se apoia em linhas de comando.

• C.

  colorida é aquela em que se utilizam marcadores coloridos, e essas cores permitem distinguir os sinais elétricos de movimentação de peças, mas não possui a descrição gráfica do modelo.

• D.

  é uma modelagem gráfica que evoluiu e ganhou extensões; assim surgiram parâmetros como a hierarquia e o vetor de estados.

• E.

  é uma modelagem de sistemas dinâmicos que considera o tempo e permite desenvolver sistema de automação por meio de equações diferenciais.
