Questões de Engenharia Mecatrônica

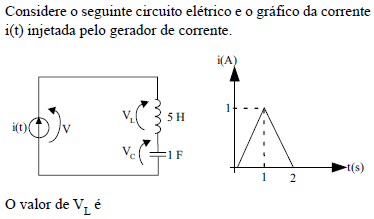

• A.

  0 V para t entre 0 e 1 s.

• B.

  0 V para t entre 1 e 2 s.

• C.

  0,2 V para t entre 1 e 2 s.

• D.

  5 V para t entre 0 e 1 s.

• E.

  5 V para t maior que 2 s.

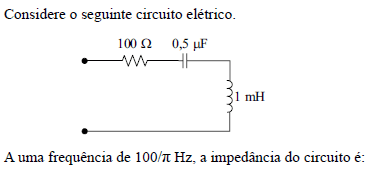

• A.

  100 + j 0,2 Ù.

• B.

  100 + j 9 900 Ù.

• C.

  100 + j 10 002 Ù.

• D.

  100 – j 0,2 Ù.

• E.

  100 – j 9 999,8 Ù.

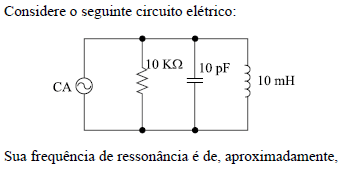

• A.

  10⁵ Hz.

• B.

  300 Hz.

• C.

  16 kHz.

• D.

  3 MHz.

• E.

  16 MHz.

Os tiristores possuem uma estrutura que envolve camadas de materiais semicondutores em uma sequência, a saber:

• A.

  3 camadas, alternando material do tipo N, P e N.

• B.

  3 camadas, alternando material do tipo P, N e P.

• C.

  4 camadas, alternando material do tipo N e P.

• D.

  4 camadas, sendo as duas primeiras do material do tipo N, e as duas seguintes do material do tipo P.

• E.

  5 camadas, alternando material do tipo N (3) e P (2).

O modelo de Ebers-Moll pode ser utilizado para modelar o comportamento de transistores bipolares. Supondo os seguintes parâmetros: IB, IC, IE são as correntes de base, coletor e emissor, respectivamente; ICD e IED são as correntes dos diodos de coletor e emissor, respectivamente; αF, αR são os ganhos de corrente em base comum direto e reverso respectivamente, o modelo de Ebers-Moll para um transistor NPN é:

• A.



• B.



• C.



• D.



• E.



Os motores síncronos recebem essa denominação devido ao sincronismo existente entre a sua rotação e a tensão alternada de alimentação. Considerando uma alimentação de 220 V / 60 Hz em um motor síncrono de 3 polos, a velocidade de rotação, em RPM, é:

• A.

  600.

• B.

  1 200.

• C.

  1 800.

• D.

  3 600.

• E.

  7 200.

A operação lógica NOT foi aplicada sobre o seguinte número sem sinal, na notação binária:

1011 1011 1100 1100 b

Assinale a alternativa que apresenta, na notação decimal, o resultado produzido.

• A.

  10911

• B.

  11009

• C.

  11009

• D.

  15333

• E.

  17459

Considerando a família de circuitos lógicos TTL, série 74, a alternativa que apresenta a tensão máxima de entrada para o nível lógico baixo (V_IL(máx)) é:

• A.

  0,2 V.

• B.

  0,4 V.

• C.

  0,8 V.

• D.

  1,6 V.

• E.

  3,2 V.

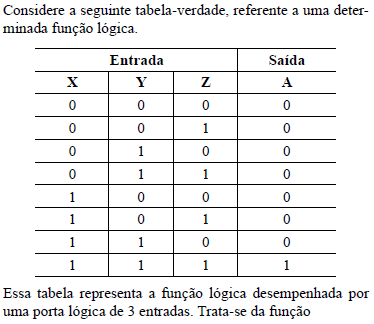

• A.

  OR.

• B.

  NOR.

• C.

  XOR.

• D.

  AND.

• E.

  NAND.

Diversos microcontroladores possuem mais de um modo de operação, como o modo conhecido como espera (sleep ou wait). Sobre esse modo, é correto afirmar que ele se destina

• A.

  à implementação de sistemas de multiprocessadores, possibilitando que a cada momento apenas um possa acessar as memórias por eles compartilhadas.

• B.

  a levar o dispositivo a um modo de baixo consumo, até que um evento ocorra e precise ser tratado.

• C.

  à paralisação do acesso aos recursos internos para a expansão de seus recursos externamente, como memórias e entradas e saídas.

• D.

  a preservar o componente em caso de aquecimento excessivo devido a um processamento intenso.

• E.

  a preservar os dados e estado de execução do programa no caso de queda inesperada da energia da sua alimentação.
