Questões de Engenharia Mecatrônica

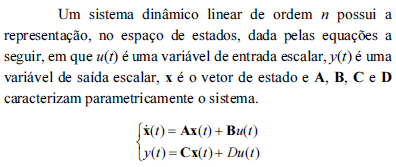

A partir dessas informações, julgue os itens a seguir.

Se houver desacoplamento entre todas as variáveis de estado, a matriz A, no sistema em apreço, poderá ser diagonal.

• C. Certo
• E. Errado

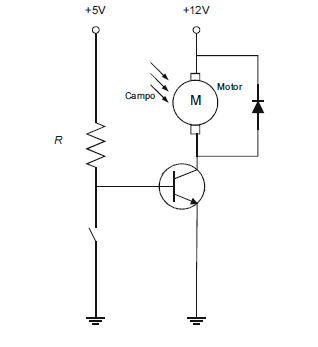

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

O diodo presente no circuito tem a função de dispositivo de proteção, já que impede a indução de alta tensão no terminal de coletor do transistor.

• C. Certo
• E. Errado

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

O transistor bipolar no circuito em questão é do tipo PNP.

• C. Certo
• E. Errado

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

Quando saturado, o transistor apresenta tensão elétrica entre coletor e emissor em torno de 2 V.

• C. Certo
• E. Errado

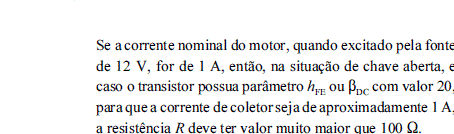

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

• C. Certo
• E. Errado

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

A partir da função de transferência apresentada, é correto inferir que o circuito em questão corresponde a um controlador PID.

• E. Errado
• C. Certo

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

O referido circuito possui ganho estático (DC ou CC) com valor igual a 50 unidades.

• C. Certo
• E. Errado

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

Em termos de resposta em frequência, o circuito mencionado apresenta fase que tende a zero apenas para frequências muito baixas, próximas do valor zero.

• C. Certo
• E. Errado

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

O circuito em questão apresenta resposta em fase com ângulos entre 0 e -90º.

• C. Certo
• E. Errado

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

O ganho desse circuito para frequências muito altas é maior que o ganho para frequências muito baixas.

• C. Certo
• E. Errado
