Questões de Engenharia Mecatrônica do ano 2011

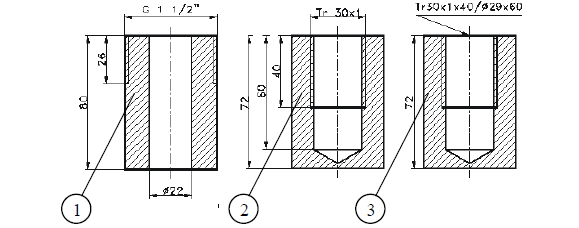

Observe os desenhos abaixo:

Os desenhos 1, 2 e 3 representam peças rosqueadas em corte. Sobre a leitura e interpretação desses desenhos, considere as seguintes afirmativas:

1. A peça 1 se trata de uma peça cilíndrica com furo de 22 mm e tem rosca Geométrica externa de 1 ½” de diâmetro externo.

2. A peça 2 é cilíndrica e tem uma rosca trapezoidal externa de 60 mm de comprimento e rosca interna de 30 mm de diâmetro interno com passo de 1 mm.

3. A peça 3 tem rosca trapezoidal interna de 30 mm de diâmetro, com passo de 1 mm, com comprimento de 40 mm, feita em um furo básico de 29 mm de diâmetro com 60 mm de comprimento.

4. As hachuras representadas nas 3 peças deveriam ser interrompidas na linha fina de representação da rosca, porque a linha fina representa o diâmetro externo da rosca.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 1 é verdadeira.

• B.

  Somente as afirmativas 2 e 4 são verdadeiras.

• C.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• D.

  Somente a afirmativa 3 é verdadeira.

• E.

  Somente as afirmativas 1, 2 e 3 verdadeiras.

Em desenho técnico, peças que utilizam cortes ou seções para sua representação devem ter as áreas em que efetivamente se cortou material hachuradas. Sobre hachuras, considere as seguintes afirmativas:

1. As hachuras em uma peça composta (soldada, rebitada, remanchada ou colada) são feitas na mesma direção.

 2. As hachuras, nos desenhos de conjunto, em peças adjacentes, devem ser feitas em direções opostas ou com espaçamentos diferentes.

3. As hachuras são formadas por linhas inclinadas a 45º em relação às linhas principais do contorno ou eixos de simetria.

4. Quando há uma cota representada na parte cortada da peça, as hachuras têm prioridade na representação. Portanto, as hachuras devem passar por cima da escrita da cota, pois a representação do material é fundamental no entendimento da peça.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 1 é verdadeira.

• B.

  Somente as afirmativas 1 e 4 são verdadeiras.

• C.

  Somente as afirmativas 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 2 e 3 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Desenho de conjunto é o desenho da máquina, dispositivo ou estrutura com suas partes montadas. As peças são representadas nas mesmas posições que ocupam no conjunto mecânico. Em relação ao desenho de conjunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Deve ser cotado para que se possa diminuir a quantidade de desenhos de peças.

( ) Pode ser feito em perspectiva explodida.

( ) Deve ser cotado apenas com as cotas necessárias para a montagem do conjunto.

( ) Não deve ser feito em corte, pois as peças já aparecem cortadas, quando necessário, no desenho de componentes.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – V – F – V.
• B. V – F – V – F.
• C. F – F – V – V.
• D. V – F – F – V.
• E. F – V – V – F.

• A. 23,920.
• B. 23,830.
• C. 23,330.
• D. 20,420.
• E. 20,383.

• A. 1,355.
• B. 1,75.
• C.
• D.
• E.

• A. 71,756.
• B. 7,71.
• C. 7,175.
• D. 2,825.
• E. 2,29.

Num sistema hidráulico, um manômetro de tubo de Bourdon, instalado num ponto A, está indicando uma pressão de 48 bar. Um manômetro de membrana, instalado num ponto B, está indicando a pressão de 6,2 MPa. Analisando essas leituras, é correto afirmar:

• A. A pressão no ponto A é maior que a pressão no ponto B.
• B. A pressão no ponto B é igual à pressão no ponto A.
• C. A pressão no ponto A pode também ser dada como 48 psi.
• D. A pressão no ponto B é maior que a pressão no ponto A.
• E. A pressão no ponto A pode ser dada como 38,7 kgf/cm².

O Sistema Internacional de Unidades (SI) considera sete grandezas, chamadas grandezas de base ou fundamentais. Assinale a alternativa que contém apenas grandezas de base no SI.

• A. Temperatura termodinâmica, massa, tempo e intensidade de corrente elétrica.
• B. Comprimento, massa, tempo, força e potência.
• C. Massa, intensidade de corrente elétrica, comprimento, temperatura e pressão.
• D. Energia, indutância, capacitância, intensidade de corrente elétrica e fluxo magnético.
• E. Tempo, força, pressão, intensidade luminosa e frequência.

Óleos isolantes são produtos derivados de petróleo ou sintéticos usados em diversos equipamentos elétricos. Em relação aos óleos isolantes, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) É função de um óleo isolante evitar a formação de arco voltaico entre dois condutores que apresentem uma diferença de potencial.

( ) Óleos isolantes devem ter alta viscosidade, para que realizem, de forma eficaz, a função de dissipar o calor gerado pela passagem de corrente elétrica em equipamentos.

( ) Em transformadores de grande porte, os tanques de óleo são completamente selados e seu enchimento é feito a vácuo, como forma de impedir o contato com o ar, reduzindo assim a oxidação do óleo.

( ) É função de um óleo isolante dissolver as partículas metálicas liberadas pela fiação das bobinas dos transformadores.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – F – V – F.
• B. V – V – F – V.
• C. V – F – F – F.
• D. F – F – V – F.
• E. V – V – V – V.

• A. F – V – F – V.
• B. V – V – F – V.
• C. V – F – F – F.
• D. F – F – V – F.
• E. V – V – V – V.
