Questões de Engenharia Mecatrônica do ano 2011

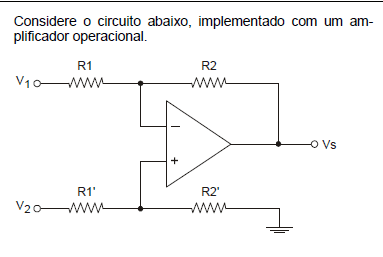

Este circuito pode ser usado como

• A.



• B.



• C.



• D.
• E.

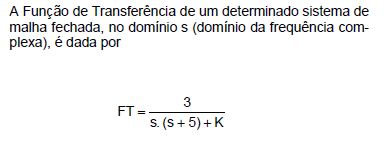

Se K = 6, pode-se afirmar:

• A.

  O sistema possui duas raízes reais, o que garante que passado o transitório o sistema tenderá a entrar em oscilação.

• B.

  Pela aplicação do método do lugar das raízes (método root locus), conclui-se que o sistema é instável.

• C.

  Não é possível determinar a estabilidade do sistema, pois não há nenhum polo no numerador da equação característica.

• D.

  Pela aplicação do método do lugar das raízes (método root locus), conclui-se que o sistema é estável.

• E.

  Como o sistema é de segunda ordem, não é possível aplicar o método do lugar das raízes (método root locus) para avaliar a sua estabilidade, mesmo que apenas como estimativa.

Um determinado sistema SCADA (Supervisory Control And Data Acquisition) conta com um computador pessoal no qual está instalado o sistema supervisório com todas as funcionalidades e várias RTUs (Remote Terminal Units). Este SCADA trabalha com o protocolo OPC (OLE for Process Control), conforme especificado pela OPC Fundation, sendo que os componentes OPC estão corretamente configurados. Com base no contexto acima, é correto afirmar:

• A.

  Se houver falha de comunicação em uma RTU, toda a base de dados do computador pessoal será invalidada e o sistema todo deverá ser reinicializado.

• B.

  Neste SCADA não será possível a visualização de uma tela sinóptica, uma vez que o protocolo OPC não permite esta facilidade.

• C.

  A base de dados do computador pessoal, após algum tempo de operação, ficará desatualizada em relação às bases de dados locais das RTUs, devido ao fato de serem em maior número.

• D.

  Caso um equipamento que suporte um Cliente OPC entre em falha e seja desligado, isto poderá ser indicado numa tela de diagnóstico no computador pessoal.

• E.

  Este sistema tem apenas um Cliente OPC e vários Servidores OPC.

Com relação a sistemas trifásicos de energia elétrica, considere as seguintes afirmativas:

1. Em circuitos trifásicos, só é possível ligar cargas em configuração estrela se essas cargas forem resistivas.

2. Em cargas ligadas em triângulo, a tensão de fase é igual à tensão de linha.

3. Em cargas ligadas em estrela, a corrente de linha é igual à corrente de fase.

4. Em cargas ligadas em estrela, a tensão de fase é diferente da tensão de linha.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 2 é verdadeira.

• B.

  Somente as afirmativas 1 e 4 são verdadeiras.

• C.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 2 e 3 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Em um trabalho a ser realizado de instalação elétrica, você tem um multímetro e deve avaliar a situação da tomada elétrica. Visualmente, essa tomada tem três orifícios para conexão dos pinos do plug, representados abaixo por A, B e C. Você coloca a ponteira do multímetro no orifício A e a outra ponteira no orifício C e verifica uma tensão de 220 volts. Em seguida, mantendo a primeira ponteira no orifício A, você coloca a outra ponteira no orifício B e verifica também a tensão de 220 V. Coloca agora uma ponteira no orifício B e outra no orifício C e verifica uma tensão de zero volt.

Com esses dados é possível afirmar que a tensão de linha é aproximadamente:

• A.

  380 V.

• B.

  220 V.

• C.

  127 V.

• D.

  440 V.

• E.

  550 V.

Em relação aos motores elétricos, identifique as afirmativas abaixo como verdadeiras (V) ou falsas (F):

 ( ) Motores elétricos só podem ser do tipo de corrente alternada, devido ao magnetismo.

( ) Nos motores, são gerados três tipos de potência: a potência ativa, a reativa e a aparente.

( ) Quanto maior o fator de potência, menor a diferença entre a potência aparente e a ativa.

( ) Quanto maior a potência aparente, melhor será o desempenho do motor.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  F – F – V – V.

• B.

  V – V – F – F.

• C.

  V – F – F – V.

• D.

  F – V – V – F.

• E.

  V – F – V – F.

A coluna da esquerda apresenta algumas grandezas elétricas, enquanto a coluna da direita apresenta suas unidades. Numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  3 – 2 – 5 – 1 – 4.

• B.

  1 – 5 – 4 – 3 – 2.

• C.

  3 – 5 – 2 – 1 – 4.

• D.

  2 – 4 – 1 – 5 – 3.

• E.

  4 – 5 – 2 – 1 – 3.

Considere o esquema a seguir:

Qual é o valor mais aproximado da potência aparente da carga?

• A.

  38,7 KVA.

• B.

  38,7 KW.

• C.

  116,2 KVA.

• D.

  116,2 KW.

Considerando o circuito elétrico esquematizado ao lado, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A resistência equivalente entre R1 e R2 é dada por R1xR2/R1+R2.

( ) A resistência equivalente entre “a” e “b” é dada por (R1xR2/R1+R2)+R3.

( ) A resistência equivalente entre R4 e R5 é dada por 1/Req=1/R4 + 1/R5.

( ) A resistência equivalente total será a soma da resistência equivalente entre os pontos “a” e “b” e a resistência equivalente entre os pontos “c” e “d”.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – V – V – V.

• B.

  V – F – V – F.

• C.

  V – F – F – V.

• D.

  F – V – F – V.

• E.

  F – V – V – F.

Com base no esquema de cargas elétricas apresentado ao lado, analise as seguintes afirmativas:

1. À medida que os valores das cargas aumentam, a força F aumenta proporcionalmente.

2. A força F será proporcional ao produto Q1 x Q2.

3. Se a distância r for aumentada para 2r, a força F será quatro vezes menor.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 1 é verdadeira.

• B.

  Somente a afirmativa 2 é verdadeira.

• C.

  Somente as afirmativas 1 e 3 são verdadeiras.

• D.

  Somente as afirmativas 2 e 3 são verdadeiras.

• E.

  As afirmativas 1, 2 e 3 são verdadeiras.
