Questões de Engenharia Mecatrônica da Fundação Carlos Chagas (FCC)

Em uma associação de resistores em paralelo,

• A.

  a tensão que atua em cada resistor é distinta e varia em função do valor da resistência dos mesmos.

• B.

  a corrente elétrica total do circuito é a soma das correntes individuais de cada resistor.

• C.

  todas as resistências são percorridas pela mesma corrente elétrica.

• D.

  a soma das diferenças de potencial das resistências é igual à tensão da fonte de alimentação.

• E.

  as resistências parciais podem ser substituídas por uma única resistência equivalente, bastando para isso somar o valor das resistências da associação em paralelo.

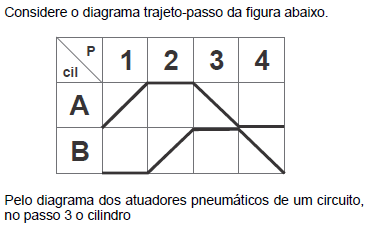

• A.

  A avança e o cilindro B permanece com a haste recuada.

• B.

  B avança e o cilindro A permanece com a haste avançada.

• C.

  A retorna e o cilindro B permanece com a haste avançada.

• D.

  B retorna e o cilindro A permanece com a haste retornada.

• E.

  A permanece com a haste retornada e cilindro B permanece com a haste avançada.

Acerca de manutenção corretiva, considere:

I. Ao promover a substituição de componentes de máquinas no instante da quebra, impõe-se a condição de utilização do equipamento com uma carga muito acima do que ele suportaria.

II. Caracteriza uma rotina de manutenção bem assertiva, com controles de processos evidenciados e registrados, necessários para uma futura auditoria, quando a organização tem implantado um sistema de gestão da qualidade.

III. Permite maior instabilidade e comprometimento de várias peças, tendo, como consequência, o aumento do risco de paradas de produção.

IV. Está relacionada à programação da manutenção, com foco nas periodicidades de cada manutenção, visando assim o melhor aproveitamento do valor imobilizado em maquinários.

Está correto o que consta em

• A.

  II e IV, apenas.

• B.

  I e III, apenas.

• C.

  II, III e IV, apenas.

• D.

  I, II e III, apenas.

• E.

  I, II, III e IV.

Quando, na proteção mecânica de máquinas, o perigo mecânico é gerado por partes, ou componentes da máquina como arestas, rebarbas e partes pontiagudas, este caracteriza a condicionante

• A.

  massa.

• B.

  estabilidade.

• C.

  posição relativa.

• D.

  resistência mecânica.

• E.

  forma.

As proteções mecânicas de máquinas, considerando a sua construção, podem ser chamadas de

• A.

  carenagem e cobertura.

• B.

  porta e botão de emergência.

• C.

  tela e barreira ótica.

• D.

  enclausuramento e pedaleiras.

• E.

  comando bimanual e cortina de luz.

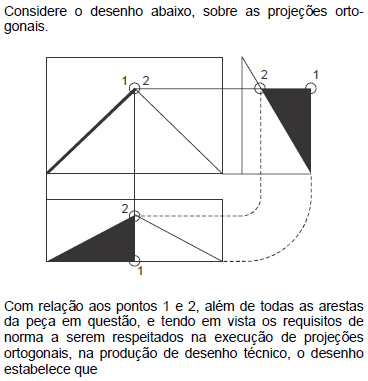

• A.

  as projeções de um mesmo elemento do objeto estão situadas sobre a mesma linha de chamada.

• B.

  a linha que separa as duas áreas contíguas de uma vista ortográfica indica que estas duas áreas estão contidas no mesmo plano.

• C.

  uma face plana somente pode projetar-se com a sua configuração, ou como um ponto.

• D.

  no desenho das projeções de um objeto utilizam-se as linhas tracejadas para definir os contornos projetados sobre as vistas laterais.

• E.

  as distâncias entre as vistas do desenho estabelecem a proporcionalidade necessária para dar mentalmente forma e volume a um objeto representado.

Na aplicação dos amplificadores de potência verifica-se:

• A.

  amplificação de sinais de grande amplitude de tensão, unicamente.

• B.

  amplificação de sinais de grande amplitude de corrente, unicamente.

• C.

  a defasagem da tensão em 270° na entrada, nos trabalhos com pequenos sinais em regime de operação suave, semelhante aos amplificadores de pequenos sinais.

• D.

  a ocorrência de potência máxima na carga quando o amplificador está produzindo tensão máxima de pico a pico na entrada, com ceifamento de sinal.

• E.

  amplificação de sinais de grande amplitude de tensão e de corrente.

Segundo a norma vigente, as vias principais de circulação nos locais de trabalho e as que conduzem às saídas devem ter, em m, largura mínima de

• A.

  0,80.

• B.

  0,90.

• C.

  1,20.

• D.

  1,10.

• E.

  1,00.

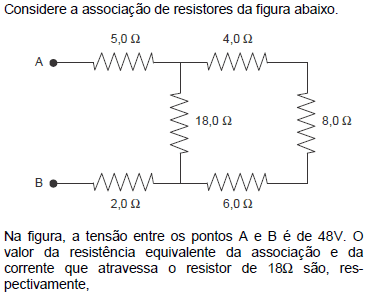

• A.

  8Ù e 1,8A.

• B.

  9Ù e 3,0A.

• C.

  10Ù e 2,5A.

• D.

  16Ù e 1,5A.

• E.

  18Ù e 2,0A.

Tomando-se um transformador de 300 espiras no primário, em que foi aplicada uma tensão de 150V, obtevese no secundário uma tensão de 60V. Nestas condições, o número de espiras do secundário corresponde a

• A.

  80.

• B.

  100.

• C.

  120.

• D.

  60.

• E.

  30.
