Questões de Engenharia Química do ano 2011

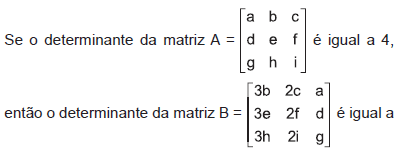

• A.

  872

• B.

  – 872

• C.

  24

• D.

  – 24

• E.

  9

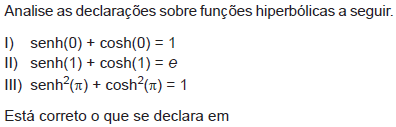

• A.

  III, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Um reator exibe comportamento dinâmico de segunda ordem subamortecido, com ganho estático igual a 2 (adimensional). Quando submetido em t = 0 a um degrau de magnitude 0,5 °C em sua temperatura de entrada, esse reator exibe uma resposta com sobrepasso (ou overshoot) de 0,6. O desvio máximo atingido nessa resposta, em relação ao estado estacionário inicial, será de

• A.

  0,6 °C

• B.

  1,0 °C

• C.

  1,3 °C

• D.

  1,6 °C

• E.

  2,6 °C

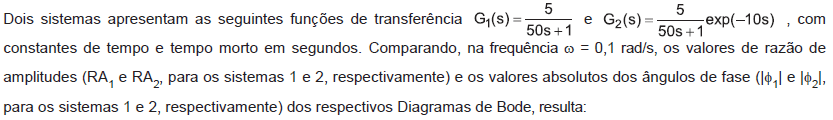

• A.



• B.



• C.



• D.



• E.

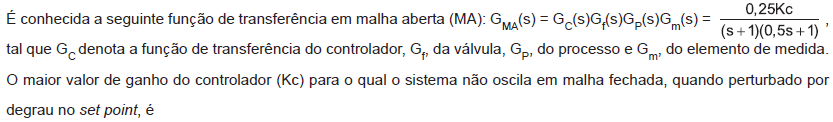

• A.

  0,25

• B.

  0,50

• C.

  0,75

• D.

  1,00

• E.

  1,25

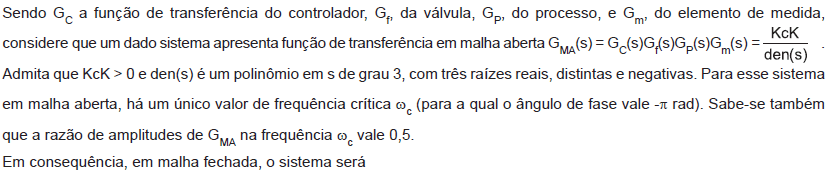

• A.

  estável, com margem de ganho 1,0

• B.

  estável, com margem de ganho 1,7

• C.

  estável, com margem de ganho 2,0

• D.

  estável, com margem de ganho 4,0

• E.

  instável

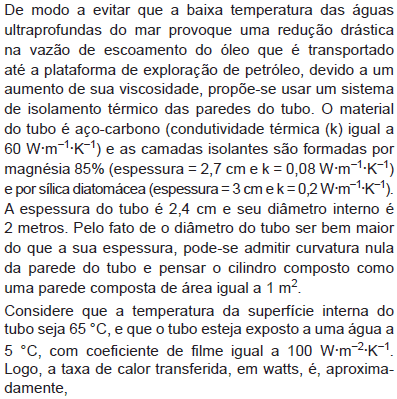

• A.

  4

• B.

  120

• C.

  180

• D.

  400

• E.

  1,2

Cavitação é um fenômeno que pode ser observado em sistemas hidráulicos. Com respeito à cavitação, analise as afirmativas a seguir.

I - Se a pressão em qualquer ponto de um sistema de bombeamento de um líquido cair abaixo de sua pressão de vapor, na temperatura de bombeamento, parte desse líquido se vaporizará, formando bolhas no seio do líquido. Essas bolhas, ao atingirem regiões de maior pressão, sofrerão um colapso repentino, retornando à fase líquida. Esse colapso repentino provoca o aparecimento de ondas de choque, gerando o fenômeno conhecido como cavitação.

II - A probabilidade de ocorrer cavitação é maior nos locais onde há um aumento de velocidade do líquido, uma vez que isso acarreta uma diminuição da pressão local.

III - NPSH (Net Positive Suction Head) requerido é a quantidade mínima de energia que deve existir no flange de sucção da bomba, acima da pressão de vapor do líquido, para que não ocorra cavitação.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Com respeito ao escoamento de um fluido, analise as afirmativas a seguir.

I - No regime laminar, o fator de atrito é diretamente proporcional ao número de Reynolds.

II - No regime turbulento, o fator de atrito é função do número de Reynolds e da rugosidade relativa da tubulação.

III - A perda de carga é diretamente proporcional ao comprimento equivalente da tubulação.

IV - Mantida a vazão constante, a perda de carga é inversamente proporcional ao diâmetro da tubulação elevado ao quadrado.

É correto APENAS o que se afirma em

• A.

  I e III

• B.

  I e IV

• C.

  II e III

• D.

  II e IV

• E.

  III e IV

Analise as afirmativas a seguir que tratam das características dos regimes de escoamento de um fluido.

I - No regime plenamente turbulento, os turbilhões formados no escoamento são os responsáveis pela transferência convectiva de quantidade de movimento.

II - As flutuações da velocidade de um fluido que escoa, no regime laminar e permanente, em tubos, são máximas no eixo central da tubulação.

III - No regime laminar, o perfil de velocidades de um líquido escoando em uma tubulação de seção reta circular é um paraboloide de revolução.

IV - No regime laminar, a transferência de quantidade de movimento ocorre exclusivamente de forma convectiva.

É correto APENAS o que se afirma em

• A.

  I e III

• B.

  I e IV

• C.

  II e III

• D.

  II e IV

• E.

  III e IV
