Questões de Engenharia Química da Fundação Carlos Chagas (FCC)

A presença de discordâncias na microestrutura dos materiais metálicos promove

• A.

  uma redução na resistência mecânica teórica e um aumento na deformação plástica destes materiais.

• B.

  um aumento na resistência mecânica teórica e um aumento na deformação elástica destes materiais.

• C.

  um aumento na condutividade elétrica e uma redução na ductilidade destes materiais.

• D.

  uma redução na condutividade térmica e um aumento na ductilidade destes materiais.

• E.

  um aumento na condutividade térmica e uma redução na tenacidade destes materiais.

A presença de lacunas na microestrutura dos materiais metálicos tem efeito sobre os processos de

• A.

  endurecimento por meio de solução sólida e no de deformação plástica.

• B.

  compactação e de sinterização de pós-metálicos e no de deformação elástica.

• C.

  recuperação e de recristalização de microestruturas encruadas e no de deformação plástica.

• D.

  difusão no estado sólido e no de deformação plástica por fluência.

• E.

  magnetização e de desmagnetização dos metais e nos de compactação e de sinterização de pós-metálicos.

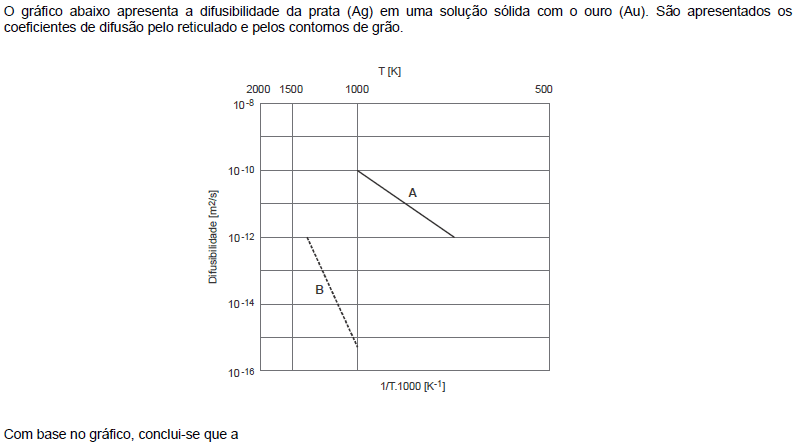

• A.

  difusão da Ag é intersticial e a energia de ativação da reta A é superior a B.

• B.

  difusão da Ag é substitucional e a energia de ativação da reta A é superior a B.

• C.

  reta A representa a difusão da Ag ao longo dos contornos de grão e sua energia de ativação é maior que B.

• D.

  reta B representa a difusão da Ag ao longo dos contornos de grão e sua energia de ativação é maior que A.

• E.

  reta B representa a difusão da Ag pelos reticulados do Au e sua energia de ativação é maior que A.

Os tratamentos térmicos de têmpera e de revenimento são aplicados em aços de construção mecânica contendo teores de carbono superior a 0,3% em peso. Estes tratamentos térmicos objetivam produzir a microestrutura

• A.

  bainítica que aumenta a resistência mecânica e a tenacidade.

• B.

  de ferrita e perlita que aumenta a resistência mecânica e a tenacidade.

• C.

  de martensita revenida que aumenta a resistência mecânica e reduz a ductilidade.

• D.

  de perlita que aumenta a elevada resistência mecânica e a rigidez.

• E.

  de ferrita que aumenta a resistência mecânica e a ductilidade.

• A.



• B.



• C.



• D.



• E.

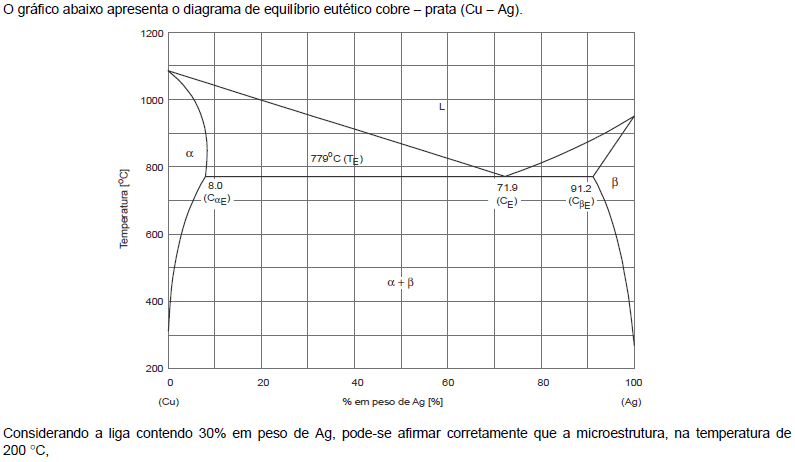

• A.

  ferrita total, aproximadamente, 85% e a de perlita, aproximadamente, 5%.

• B.

  cementita total, aproximadamente, 85% e a de perlita, 15%.

• C.

  perlita, aproximadamente, 5% e a de ferrita total, aproximadamente, 95%.

• D.

  cementita total, aproximadamente, 15% e a de ferrita total, aproximadamente, 95%.

• E.

  perlita, aproximadamente, 95% e a de cementita, aproximadamente, 15%.

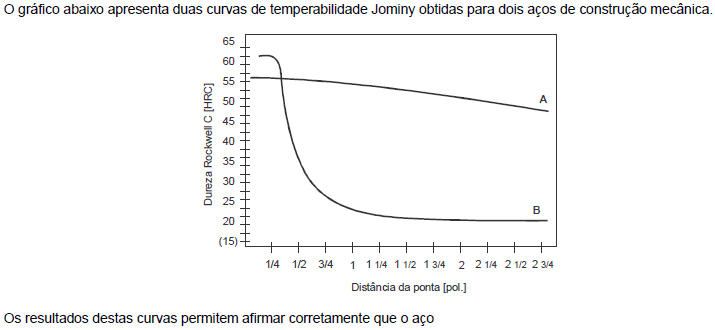

• A.

  A apresenta teor de carbono inferior ao B e sua microestrutura é constituída por martensita e bainita.

• B.

  A apresenta teor de carbono superior ao B e sua temperabilidade é superior a do B.

• C.

  B apresenta maior teor de elementos de liga e sua microestrutura é constituída por martensita e bainita.

• D.

  B apresenta maior teor de carbono e sua microestrutura é constituída por martensita e bainita.

• E.

  A e o B apresentam o mesmo teor de carbono, mas a temperabilidade do A é superior a do B.

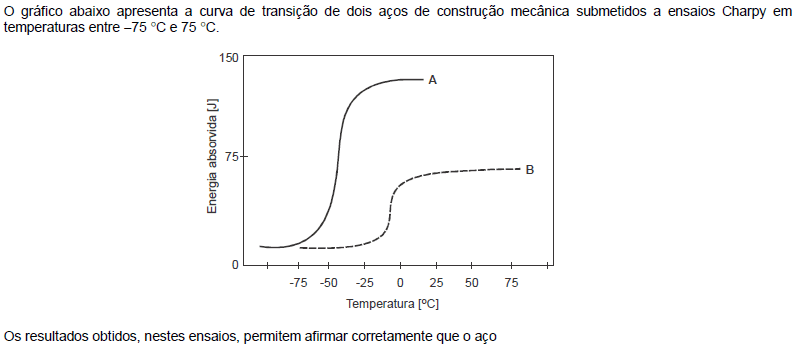

• A.

  A apresenta maior regime de fratura dúctil e maior temperatura de transição que o B.

• B.

  B apresenta maior regime de fratura dúctil e maior temperatura de transição que o A.

• C.

  A apresenta menor regime de fratura frágil e menor temperatura de transição que o B.

• D.

  A apresenta maior regime de fratura frágil e menor temperatura de transição que o B.

• E.

  A e o B apresentam o mesmo regime de fratura frágil, mas a temperatura de transição do A é inferior a do B.

O processo de deformação a frio (encruamento) aplicado em metais e ligas metálicas promove alterações nas propriedades do material encruado e apresenta maior

• A.

  densidade e maior ductilidade que um material recozido.

• B.

  resistência mecânica e menor tenacidade que um material recozido.

• C.

  resistência mecânica e maior condutividade elétrica que um material recozido.

• D.

  tenacidade e menor condutividade elétrica que um material recozido.

• E.

  densidade e maior condutividade elétrica que um material recozido.

• A.

  A apresenta a maior rigidez e o maior coeficiente de dilatação térmica.

• B.

  A apresenta a maior rigidez e a menor ductilidade.

• C.

  B apresenta a maior resistência mecânica e a menor ductilidade.

• D.

  C apresenta a menor resistência mecânica e o menor coeficiente de dilatação térmica.

• E.

  C é o material mais rígido e de maior coeficiente de dilatação térmica.
