A respeito do orçamento de um projeto de engenharia, julgue o item seguinte.
O orçamento pode ser expresso em diferentes unidades referenciais, sendo a monetária a unidade mais utilizada. A unidade homens-horas reais de trabalho, uma unidade nãomonetária, pode também ser usada no orçamento.

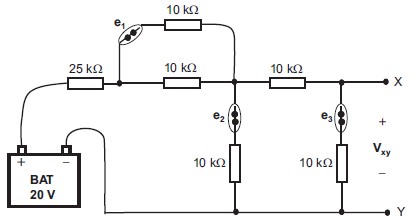

No circuito elétrico, resistivo, esquematizado na figura acima e alimentado por uma bateria de 20 V, foram feitas, na fiação, três emendas manuais que estão indicadas no circuito e representadas por: e1, e2 e e3. Foi observado que as emendas podem apresentar, de forma aleatória, defeitos considerados intermitentes. O defeito consiste em abrir o circuito nos pontos em que essas emendas estão marcadas. Durante a operação, foi efetuada uma medida de tensão de 4 V entre os terminais X e Y. No exato momento da medida, que emenda(s) apresentava(am) o defeito?
Uma determinada instalação elétrica monofásica contém três máquinas elétricas ligadas em paralelo, conforme ilustra a figura acima. As chaves permitem ligar ou desligar as máquinas de forma independente. Foram observadas as seguintes características:
quando apenas as máquinas 1 e 2 encontram-se ligadas, a potência ativa é de 20 kW, a potência total, de 25 kVA e o fator de potência indutivo;
quando apenas a máquina 3 encontra-se ligada, a potência reativa da instalação é de 3 kvar e o fator de potência 0,8 capacitivo.
Nesse caso, o fator de potência apresentado por essa instalação elétrica, com as três máquinas ligadas, aproximadamente, é
O circuito transistorizado, mostrado na figura ao lado, apresenta um TBJ do tipo NPN com = 120 e VBE = 0,7 V quando está operando na região ativa. Um técnico, verificando que o circuito estava funcionando de forma estranha, resolveu efetuar algumas medidas com um multímetro. Mediu a tensão do coletor para a terra e obteve 15 V; mediu a tensão entre os terminais da resistência RB e obteve 14,4 V. Com base nos dados e medidas obtidas, o técnico, acertadamente, concluiu que a(o)
junção base-emissor está em curto.
junção base-emissor está aberta.
junção coletor-base está em curto.
junção coletor-base está aberta e a base-emissor está normal.
TBJ está funcionando normalmente, mas está em regime de corte.

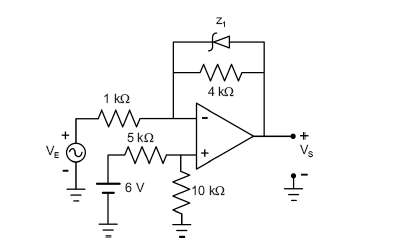

No circuito da figura acima, a fonte VE é do tipo senoidal com nível DC nulo, período T e amplitude de pico de 6 V. O diodo zener é de 5 V. Tanto o amplificador operacional como o diodo zener podem ser considerados ideais. A forma de onda que mais se aproxima com o sinal na saída VS é

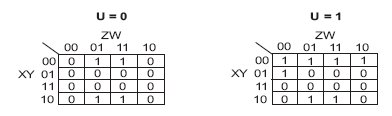

A figura acima ilustra os Mapas de Karnaugh da variável digital F, que é função das variáveis X, Y, Z, W e U. A expressão booleana de F é

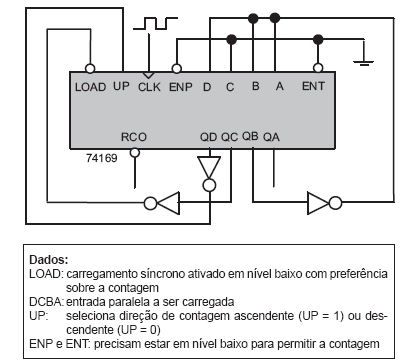

O circuito digital, mostrado na figura acima, utiliza um contador 74169. O número de estados da sequência permanente que o contador implementa é
Considere as afirmativas abaixo a respeito de componentes utilizados em circuitos eletrônicos de potência.
I – O TRIAC possui três terminais, em que um deles controla o fluxo de corrente nos outros dois, permitindo a condução de corrente em qualquer sentido.
II – O SCR possui três terminais, em que um deles controla o fluxo de corrente nos outros dois, permitindo a condução de corrente em um único sentido.
III – O DIAC tem dois terminais e apresenta o mesmo aspecto de um diodo. Este conduz em um único sentido quando aplicada uma tensão acima de um valor estabelecido em seus terminais.
A(s) afirmativa(s) correta(s) é(são) APENAS
Alguns arranjos de lâmpadas azuis e vermelhas serão instalados sobre uma árvore para enfeitar uma residência nas festas natalinas. Cada lâmpada azul consome 4,5 W e exige uma corrente de 150 mA, enquanto que cada lâmpada vermelha consome 6 W e exige 200 mA.
Sabe-se que foram utilizados 10 arranjos iguais com um número (Na) de lâmpadas azuis ligadas em série, e outros 15 arranjos semelhantes com um número (Nv) de lâmpadas vermelhas. Estes arranjos foram montados com o objetivo de adaptar as lâmpadas à tensão disponível de 120 V DC.
Além disso, foi usado um dispositivo pisca-pisca, alternando o acendimento das lâmpadas, ou seja, as azuis ficam 1 s acesas com as vermelhas apagadas, e 2 s apagadas com as vermelhas acesas. O número total de lâmpadas usadas e a potência total consumida, em W, respectivamente, são
Sejam X1, X2 e X3 variáveis booleanas na memória de um CLP. O fragmento de programa, em linguagem LADDER, que faz com que X2 dê um pulso em nível lógico 1, durante um ciclo de varredura, toda vez que X1 passar do nível lógico 1 para o nível lógico 0 é
