Questões de Engenharia (Teoria Geral)

Num elevador,

• A.

  o rendimento é de 100% na descida da carga.

• B.

  a carga máxima nos cabos de sustentação se dá quando sua cabine estiver no ponto de maior altitude.

• C.

  o máximo torque ocorre na velocidade máxima de deslocamento.

• D.

  a potência do motor é função da carga e da velocidade máxima de deslocamento.

• E.

  o contrapeso é dispensado quando o seu acionamento é hidráulico.

A determinação da potência de um motor, em CV, numa instalação hidráulica para recalque de água de um reservatório inferior para uma caixa de água se faz por meio de



Na expressão acima,

• A.

  Q é a vazão em litros por segundo.

• B.

  1000 representa o peso específico da água em kg/m³.

• C.

  H_man é a diferença entre as cotas da caixa de água e do reservatório.

• D.

  η é o fator de correção devido às perdas na tubulação.

• E.

  75 é o fator de conversão de kgm para CV.

Um sistema vibratório que se utiliza da equação  para o estudo de seu movimento tem

• A.

  três graus de liberdade.

• B.

  dois graus de liberdade.

• C.

  a força externa nula.

• D.

  amortecimento nulo.

• E.

  a constante da mola proporcional à massa.

Num redutor composto por uma coroa e um sem-fim as rotações de entrada e de saída são, respectivamente, 870 e 30 rpm. Como o sem-fim tem 3 entradas, a coroa deve ter

• A.

  29 dentes.

• B.

  38 dentes.

• C.

  50 dentes.

• D.

  76 dentes.

• E.

  87 dentes.

O esquema abaixo mostra um sistema aberto de aquecimento solar de água com circulação natural.

Nesse sistema, um respiro ou uma válvula de segurança deve ser colocada no duto

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.

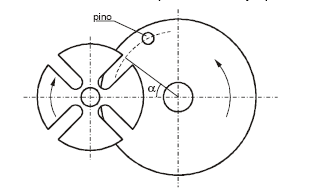

O mecanismo de Genebra, esquematizado abaixo, é utilizado quando se deseja que um eixo gire intermitentemente.

Se α = 36º e o disco motor gira a 20 rpm, então o intervalo de parada do eixo esquerdo é de

• A.

  0,6 s.

• B.

  0,75 s.

• C.

  1,2 s.

• D.

  2,4 s.

• E.

  3 s.

Adequados para suportar cargas axiais ou combinadas, os rolamentos de contato angular podem ser montados aos pares, como mostrados abaixo.



Os rolamentos, na disposição

• A.

  DF conferem maior equilíbrio ao eixo.

• B.

  DT são utilizados quando a carga axial em um dos sentidos é grande.

• C.

  DB só admitem cargas isentas de momento.

• D.

  DF suportam cargas axiais em um único sentido.

• E.

  DB apresentam a menor distância entre os centros da linha de carga.

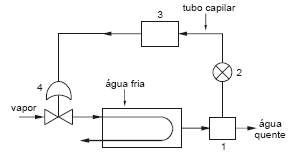

A figura representa um ciclo de um sistema de controle automático de um trocador de calor, aquecido por circulação de vapor através de uma serpentina interna. Atingida a temperatura des ejada, o sistema deverá mantê-la estabilizada.

Nesse caso, o dispositivo que ocupa a posição

• A.

  1, é um rotâmetro.

• B.

  2, é uma válvula Stabiflow.

• C.

  2, é um termômetro de tensão de vapor.

• D.

  3, é um tubo de Bourdon.

• E.

  4, é um tubo em U.

Cinco molas, com rigidez igual a 15 kN/m cada, estão dispostas paralelamente em um suporte de apoio de um motor com peso total de 300 N. A frequência natural do motor é dada por , sendo k, a constante total das molas, e m, a massa do motor. Adotando-se a aceleração da gravidade igual a 10 m/s², a velocidade crítica do motor, dada em rpm, será de, aproximadamente,

• A.

  1.

• B.

  8.

• C.

  150.

• D.

  480.

• E.

  1200.

Um sistema de 4 dutos de mesmo diâmetro, 2 para insuflar e 2 para captar mecanicamente o ar, será utilizado em um auditório com capacidade de 90 pessoas. Atendendo os limites padrões de ventilação geral, adotou-se 20 m³/h como o ar necessário por pessoa. Desprezando-se vazões por fugas e admitindo a velocidade de 20 m/min, cada duto deverá apresentar diâmetro, em m, de aproximadamente,

• A.

  0,7.

• B.

  1,0.

• C.

  1,4.

• D.

  5,4.

• E.

  7,5.
