Questões de Física do ano 2008

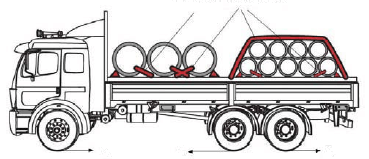

A figura acima ilustra uma carga de tubos sendo transportada em um caminhão. Nessa figura, as linhas grossas escuras indicam amarrações feitas com fitas de poliéster. Essas amarrações são fundamentais para minimizar a possibilidade de acidente no transporte de carga. Em relação ao movimento do caminhão e às condições de estabilidade da carga durante o transporte, julgue os próximos itens.

Se o caminhão estiver deslocando-se com velocidade de 72 km/h e, ao efetuar uma frenagem, parar após percorrer 50 m, nesse caso, a força exercida sobre a carga nesse processo será igual, em módulo, àquela que seria aplicada a ela caso o caminhão mantivesse a velocidade escalar de 72 km/h e fizesse uma curva de 50 m de raio.

• C. Certo
• E. Errado

No controle eletrônico de processos hidráulicos, é comum o uso de transdutores de pressão, em que o valor da pressão é traduzido em sinal elétrico. A figura acima ilustra o funcionamento de um transdutor de pressão potenciométrico, em que p representa a pressão por ele medida. Considerando que, no esquema ilustrado, o potenciômetro seja linear, julgue os itens que se seguem.

A resistência entre os pontos B e C cresce à medida que aumenta a pressão p.

• C. Certo
• E. Errado

No controle eletrônico de processos hidráulicos, é comum o uso de transdutores de pressão, em que o valor da pressão é traduzido em sinal elétrico. A figura acima ilustra o funcionamento de um transdutor de pressão potenciométrico, em que p representa a pressão por ele medida. Considerando que, no esquema ilustrado, o potenciômetro seja linear, julgue os itens que se seguem.

Considerando que existam dois circuitos hidráulicos com pressões e diferentes, cada um possuindo o seu transdutor de pressão, nesse caso, a figura a seguir ilustrará corretamente uma conexão possível desses transdutores, em que V representa um voltímetro cuja leitura é proporcional à diferença de pressão  - .

• C. Certo
• E. Errado

No controle eletrônico de processos hidráulicos, é comum o uso de transdutores de pressão, em que o valor da pressão é traduzido em sinal elétrico. A figura acima ilustra o funcionamento de um transdutor de pressão potenciométrico, em que p representa a pressão por ele medida. Considerando que, no esquema ilustrado, o potenciômetro seja linear, julgue os itens que se seguem.

Para se aumentar a sensibilidade do sensor, de modo que ele possa medir pressões menores, é correto substituir a mola por uma outra com maior valor de constante elástica.

• C. Certo
• E. Errado

A figura acima ilustra um sistema em que uma substância circula em um circuito fechado, passando do estado líquido para o gasoso no dispositivo I do circuito, e do estado gasoso para o líquido, no dispositivo II. Acerca desse esquema, julgue os próximos itens.

Evaporador e condensador são designações apropriadas para os dispositivos I e II, respectivamente.

• C. Certo
• E. Errado

A figura acima ilustra um sistema em que uma substância circula em um circuito fechado, passando do estado líquido para o gasoso no dispositivo I do circuito, e do estado gasoso para o líquido, no dispositivo II. Acerca desse esquema, julgue os próximos itens.

Se o sistema como um todo estiver termicamente isolado do ambiente externo, é correto inferir que deve haver transferência de energia térmica do dispositivo I para o II.

• C. Certo
• E. Errado

A figura acima ilustra um sistema em que uma substância circula em um circuito fechado, passando do estado líquido para o gasoso no dispositivo I do circuito, e do estado gasoso para o líquido, no dispositivo II. Acerca desse esquema, julgue os próximos itens.

Caso os dispositivos I e II sejam termicamente isolados um do outro e troquem calor com o ambiente em torno deles, então é possível usar o dispositivo I como refrigerador e o dispositivo II como aquecedor.

• C. Certo
• E. Errado

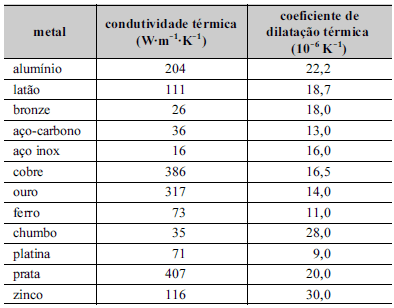

Considerando a tabela acima, que mostra valores de duas propriedades térmicas de alguns metais, julgue os itens subseqüentes.

Do ponto de vista físico, entre os metais citados na tabela, o aço inox é o mais indicado para a construção de um trocador de calor eficiente.

• C. Certo
• E. Errado

Considerando a tabela acima, que mostra valores de duas propriedades térmicas de alguns metais, julgue os itens subseqüentes.

Considerando-se a figura a seguir, que mostra uma conexão em uma tubulação feita com duas uniões, macho e fêmea, com rosca, constituídas de metais diferentes entre os listados na tabela acima, é correto afirmar que, caso a tubulação em questão transporte líquidos ora extremamente quentes, ora extremamente frios, então, entre os metais listados, o par mais apropriado para essa conexão é zinco e latão.

• C. Certo
• E. Errado

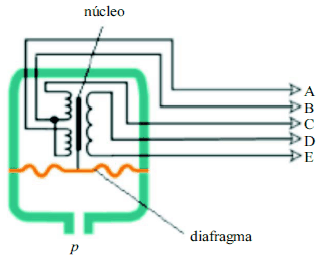

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

A partir do diagrama mostrado, é correto inferir que a esse transdutor pode-se aplicar o mesmo princípio de funcionamento de um transformador.

• C. Certo
• E. Errado
