Questões de Física do ano 2008

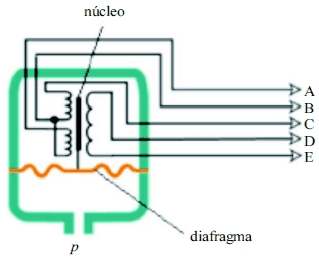

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Uma das formas de se conectar esse transdutor é ligar uma bateria entre os terminais D e E e um voltímetro de corrente contínua entre os terminais A e B para medir o sinal elétrico, que é função da pressão.

• C. Certo
• E. Errado

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Se as resistências entre os terminais A e B e entre os terminais B e C forem ambas de 5 , nesse caso, a corrente elétrica que circulará entre os terminais A e C, se estes forem conectados a uma fonte de corrente contínua de 1 V, será igual a 200 mA.

• C. Certo
• E. Errado

O transdutor de pressão ilustrado na figura acima possui um diafragma que se move quando a pressão p aumenta ou diminui. Esse diafragma está conectado a um núcleo de material ferromagnético, colocado dentro de um conjunto de bobinas, de forma que, ao se mover, altera a quantidade de linhas de campo magnético que atravessam o conjunto de bobinas. Acerca do dispositivo mostrado na figura e de seu funcionamento, julgue os itens seguintes.

Se os terminais D e E forem conectados a uma fonte de corrente alternada e os demais terminais forem mantidos eletricamente desconectados, o núcleo de material ferromagnético estará sujeito a um campo magnético que mudará de sentido com a mesma frequência com que o sentido da corrente na bobina se alterar.

• C. Certo
• E. Errado

Descargas eletrostáticas, como a mostrada na fotografia acima, podem causar danos a componentes eletrônicos, apagar ou alterar dados gravados em meios magnéticos ou, ainda, causar explosões em ambientes inflamáveis. Estima-se que, no mundo todo, cerca de 40 bilhões de dólares são gastos na reparação de danos causados por essas descargas, somente na indústria eletrônica. Acerca desse assunto, julgue os itens subseqüentes.

A eletrização de superfícies ocorre quando diferentes materiais isolantes são esfregados uns nos outros e, em seguida, separados. Ela não ocorre quando duas peças do mesmo material são esfregadas uma na outra nem se os materiais forem bons condutores.

• C. Certo
• E. Errado

Atualmente, parte da instrumentação conectada por cabos está sendo substituída por dispositivos wireless, ou seja, sem fios. Isso vem ocorrendo graças à tecnologia digital, que consegue, por meio de tratamento de dados, resolver parte dos problemas que interferem nos sinais. Considerando a velocidade da luz no ar igual a 300.000 km/s e que esses dispositivos wireless funcionem com uma freqüência de 2,4 GHz, julgue os itens que se seguem.

Dada a natureza do sinal usado nesses dispositivos, reflexões em diferentes obstáculos podem interferir destrutivamente em certos locais, criando pontos cegos, nos quais não há intensidade de sinal suficiente para sua detecção.

• C. Certo
• E. Errado

Em uma estrada, dois automóveis percorreram a distância entre dois pontos X e Y, ininterruptamente. Ambos saíram de X, o primeiro às 10h e o segundo às 11h30min, chegando juntos em Y às 14h. Se a velocidade média do primeiro foi de 50 km/h, a velocidade média do segundo foi de

• A.

  60 km/h

• B.

  70 km/h

• C.

  75 km/h

• D.

  80 km/h

• E.

  85 km/h

Mantendo uma velocidade média de 112 km/hora, para ir de Maricá ao Rio de Janeiro, um motorista levará:

• A. 20 minutos.
• B. 40 minutos.
• C. 25 minutos.
• D. 30 minutos.

A figura acima mostra um bloco com peso igual a 420 N suspenso por um fio e preso a uma mola, que está 21 cm distendida. Sabendo que tg 45 o = 1, e considerando que o sistema esteja em equilíbrio e que o fio e a mola tenham massas desprezíveis, julgue os itens a seguir.

A partir dos dados apresentados, é correto afirmar que a constante elástica da mola é maior que 1.800 N/m.

• C. Certo
• E. Errado

A figura acima mostra um bloco com peso igual a 420 N suspenso por um fio e preso a uma mola, que está 21 cm distendida. Sabendo que tg 45 o = 1, e considerando que o sistema esteja em equilíbrio e que o fio e a mola tenham massas desprezíveis, julgue os itens a seguir.

Na situação descrita, a componente vertical da tensão no fio é menor que 420 N.

• C. Certo
• E. Errado

Considerando que o quadro esteja em equilíbrio, é correto afirmar que as componentes verticais da tensão nos dois fios são iguais.

• C. Certo
• E. Errado
