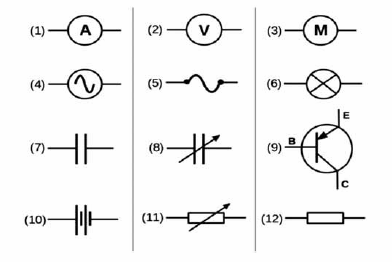

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

No s¨ªmbolo 9, as letras E, B e C correspondem a emissor, base e coletor do transistor, respectivamente.

• C. Certo
• E. Errado

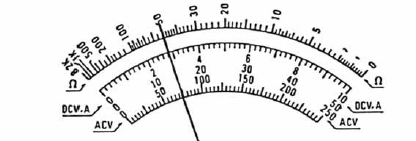

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue os itens que se seguem, a respeito de sistemas e instrumentos de medida.

Na situação da figura, se o multímetro for utilizado para medir uma resistência e a chave seletora estiver na posição R×100, então a resistência medida será de 5 MΩ.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue os itens que se seguem, a respeito de sistemas e instrumentos de medida.

O amperímetro é uma espécie de galvanômetro.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue os itens que se seguem, a respeito de sistemas e instrumentos de medida.

As escalas do multímetro mostradas na figura são todas lineares.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue os itens que se seguem, a respeito de sistemas e instrumentos de medida.

Na situação da figura, se uma tensão de corrente alternada (AC) estiver sendo medida com a chave seletora (não mostrada na figura) na posição 750 V AC, então o valor medido será de, aproximadamente, 375 V AC.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue os itens que se seguem, a respeito de sistemas e instrumentos de medida.

Na situação da figura, se uma queda de tensão de corrente contínua (DC) estiver sendo medida em um resistor, com a chave seletora (não mostrada na figura) na posição 250 V DC, então a queda de tensão medida será de 75 V.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra as escalas de um multímetro, julgue os itens que se seguem, a respeito de sistemas e instrumentos de medida.

Se, ao se utilizar o multímetro em uma tomada monofásica, for registrada uma tensão de 220 V AC entre a fase e o neutro, então, em valores nominais, o circuito trifásico disponível será de 380 V entre duas fases quaisquer.

• C. Certo
• E. Errado

Julgue os próximos itens, com relação ao desenho técnico e ao sistema internacional de unidades (SI). No SI, a intensidade luminosa é medida em cd (candela).

• C. Certo
• E. Errado

Julgue os próximos itens, com relação ao desenho técnico e ao sistema internacional de unidades (SI). Um capacitor de placas planas e paralelas que armazene uma carga de 1 C (coulomb) terá dimensões práticas, se a diferença de potencial entre as placas for de 1 V (volt).

• C. Certo
• E. Errado

Julgue os próximos itens, com relação ao desenho técnico e ao sistema internacional de unidades (SI). Se, em um desenho na escala 1:5, uma peça apresenta comprimento linear de 35 mm, então o comprimento real da peça é 175 mm.

• C. Certo
• E. Errado
