Questões de Física do ano 2015

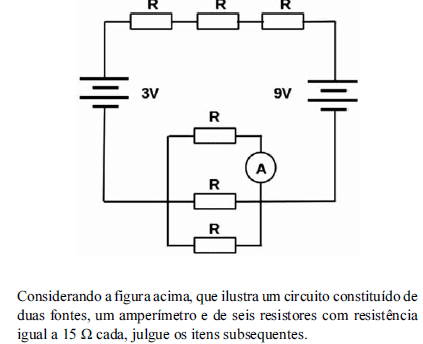

A queda de tensão nos resistores em série será diferente da queda de tensão nos resistores em paralelo.

• C. Certo
• E. Errado

A leitura registrada no amperímetro é de aproximadamente 8 mA.

• C. Certo
• E. Errado

O módulo da corrente que passa pelos três resistores em série é igual a 300 mA.

• C. Certo
• E. Errado

Considerando que o amperímetro seja ideal, a sua leitura é de 40 mA.

• C. Certo
• E. Errado

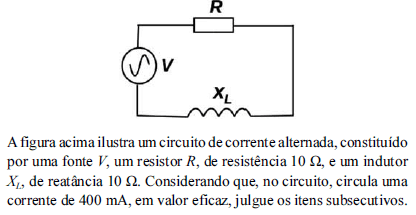

A tensão da fonte é menor que 6 V, em valor eficaz.

• C. Certo
• E. Errado

A corrente do circuito está defasada em 90º, em relação à queda de tensão no indutor.

• C. Certo
• E. Errado

Não há defasagem entre a queda de tensão no resistor e a tensão de entrada.

• C. Certo
• E. Errado

Se a frequência da onda de entrada for 60 Hz, então a indutância do indutor será maior que 30 mH.

• C. Certo
• E. Errado

A impedância de entrada do circuito é maior que 14 Ω.

• C. Certo
• E. Errado

Pretende-se construir um edifício escolar com ambientes para salas de aulas, laboratórios de informática, serviços administrativos e serviços técnicos e de manutenção. Para atender a essa demanda, elaborou-se um projeto de instalações elétricas em baixa tensão e um projeto de subestação transformadora abrigada, localizada no interior da edificação. A carga total máxima demandada da edificação, definida em projeto, foi de 480 kVA.

Tendo como referência a situação descrita, julgue os itens a seguir, com base nas normas técnicas pertinentes aos projetos citados.

Considere que não haja equipamento com corrente de partida elevada na edificação. Nesse caso, a queda de tensão máxima permitida em qualquer ponto de utilização da instalação não deve ser superior a 7% do valor da tensão nominal da instalação, calculados a partir dos terminais secundários do transformador.

• C. Certo
• E. Errado
