Questões de Física do ano 2015

No que diz respeito aos sistemas de distribuição de energia elétrica, julgue os itens subsecutivos. Na saída de uma subestação abaixadora, a tensão da rede de distribuição primária pode assumir valores de algumas centenas de quilovolts.

• C. Certo
• E. Errado

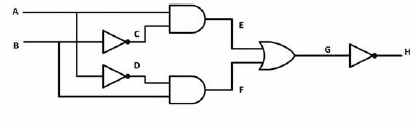

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

Se o nível lógico do sinal B for baixo, o nível lógico do sinal F será independente do nível lógico do sinal A.

• C. Certo
• E. Errado

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

O nível lógico do sinal H, em função dos níveis lógicos dos sinais A e B, segue uma lógica equivalente à de uma porta lógica OU Exclusivo.

• C. Certo
• E. Errado

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

Se os sinais A e B corresponderem a ondas quadradas de mesmo período, mas defasadas entre si de um quarto de ciclo, ou seja, em 90º, o sinal H também será uma onda quadrada com o mesmo período dos sinais de entrada.

• C. Certo
• E. Errado

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

O nível lógico do sinal D corresponde ao complemento do nível lógico do sinal A.

• C. Certo
• E. Errado

Em processos industriais, normalmente são encontrados conversores de energia que processam energia elétrica recebida em um formato CA (corrente alternada) ou CC (corrente contínua), de modo a fornecerem em suas saídas energia elétrica que também pode assumir o formato CA ou CC. Com relação a esse assunto, julgue os itens de 116 a 120. Em um conversor CC-CA, também denominado de inversor, para se obter uma tensão aproximadamente senoidal na saída, o procedimento de modulação por largura de pulso (PWM) não pode ser utilizado na operação de chaveamento, pois as distorções na tensão de saída seriam elevadas.

• C. Certo
• E. Errado

Em processos industriais, normalmente são encontrados conversores de energia que processam energia elétrica recebida em um formato CA (corrente alternada) ou CC (corrente contínua), de modo a fornecerem em suas saídas energia elétrica que também pode assumir o formato CA ou CC. Com relação a esse assunto, julgue os itens de 116 a 120. O retificador controlado de silício básico (SCR) é um tipo de chave eletrônica que, para conduzir, precisa ser disparado por um sinal de controle de corrente positiva; e, para ser desligado, necessita de uma corrente negativa no mesmo terminal de disparo.

• C. Certo
• E. Errado

Em processos industriais, normalmente são encontrados conversores de energia que processam energia elétrica recebida em um formato CA (corrente alternada) ou CC (corrente contínua), de modo a fornecerem em suas saídas energia elétrica que também pode assumir o formato CA ou CC. Com relação a esse assunto, julgue os itens de 116 a 120. Um conversor CC-CC opera como um transformador CC.

• C. Certo
• E. Errado

Em processos industriais, normalmente são encontrados conversores de energia que processam energia elétrica recebida em um formato CA (corrente alternada) ou CC (corrente contínua), de modo a fornecerem em suas saídas energia elétrica que também pode assumir o formato CA ou CC. Com relação a esse assunto, julgue os itens de 116 a 120. O conversor CA-CA, também denominado chopper, gera tensão senoidal de saída com baixíssima distorção.

• C. Certo
• E. Errado

Em processos industriais, normalmente são encontrados conversores de energia que processam energia elétrica recebida em um formato CA (corrente alternada) ou CC (corrente contínua), de modo a fornecerem em suas saídas energia elétrica que também pode assumir o formato CA ou CC. Com relação a esse assunto, julgue os itens de 116 a 120. Transistores bipolares de junção, transistores de efeito de campo e tiristores são chaves eletrônicas que se diferem, em termos de desempenho, no que diz respeito a características como tensão, corrente, potência, controle de chaveamento e velocidade de operação.

• C. Certo
• E. Errado
