Ana caminha a uma velocidade constante de 60 metros por minuto. Com essa velocidade, Ana percorrerá, em uma hora e meia:

  • A.

    5,4 quilômetros;

  • B.

    9,0 quilômetros;

  • C.

    540 metros;

  • D.

    900 metros;

  • E.

    1500 metros.

A tabela a seguir apresenta uma classificação de furacões em função da velocidade do vento.

Em 29 de agosto de 2005, o furacão Katrina atingiu o sul dos Estados Unidos com ventos que chegaram a 70 metros por segundo. Com base na tabela acima, a intensidade do furacão Katrina foi classificada como:

  • A.

    mínima;

  • B.

    moderada;

  • C.

    forte;

  • D.

    extrema;

  • E.

    catastrófica.

Uma composição, trafegando em velocidade máxima, inicia a subida de uma rampa com uma energia cinética de 5.000kgm/t. A soma de todas as resistências ao movimento equivale à resistência proporcionada por uma rampa de 1%. Nessas condições, a maior distância horizontal que a composição poderá percorrer é igual a:

  • A. 50 metros;
  • B. 500 metros;
  • C. 5.000 metros;
  • D. 50.000 metros;
  • E. 500.000 metros.

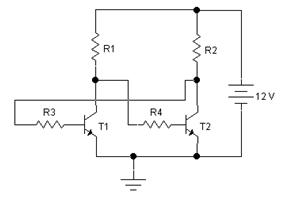

Os transistores do circuito abaixo são de silício, apresentam os parâmetros h FE =100, mas apresentam tempos de comutação diferentes.



Se R1 = R2 = 1 k e R3 = R4 = 10 k, podemos concluir em relação aos transistores T1 e T2, após ser ligada a fonte de 12 V, que:

  • A.

    T1 estará cortado se T2 estiver saturado ou então que T1 estará saturado se T2 estiver cortado;

  • B.

    T1 e T2 estarão cortados;

  • C.

    T1 e T2 estarão saturados;

  • D.

    T1 e T2 estarão em operação normal;

  • E.

    T1 estará necessariamente cortado, mas T2 poderá estar cortado ou saturado.

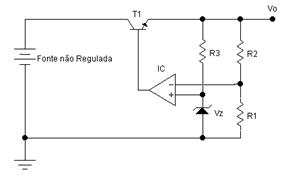

O circuito deste item é uma fonte estabilizada por elemento dissipativo em série. Os diodos e os transistores são de silício e IC é um amplificador diferencial ideal, alimentado por uma fonte maior que 12 Volts (não mostrada no circuito). A Fonte não Regulada é de 52 Volts  10%, o diodo Zener é de 12 Volts, e o resistor R1 = 10 k.



Se desejarmos que a saída Vo seja igual a 36 Volts, o resistor R1 deverá ter uma resistência de

  • A.

    5 k;

  • B.

    10 k;

  • C.

    20 k;

  • D.

    30 k;

  • E.

    40 k.

No circuito amplificador abaixo o transistor é de silício e apresenta os parâmetros híbridos h fe = 100, h ie = 1000 , h re = 0 e h oe = 0 Mhos. O amplificador opera em região linear e os capacitores apresentam reatâncias desprezíveis na freqüência de operação.





Se R1 = 1000 , R2 = 10 k, R3 = 22 k, R4 = 1 k e Vcc = 15 Volts, o valor mais próximo para a impedância de entrada para pequenos sinais do circuito será de:

  • A.

    10 ;

  • B.

    100 ;

  • C.

    200 ;

  • D.

    500 ;

  • E.

    1000 .

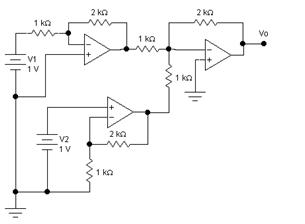

No circuito abaixo os amplificadores operacionais são ideais, sempre operam em regiões lineares e são alimentados por fontes simétricas (não mostradas no circuito).

A tensão de saída Vo será de:

  • A.

    + 1 Volt;

  • B.

    - 2 Volts;

  • C.

    + 3 Volts;

  • D.

    - 4 Volts;

  • E.

    + 5 Volts.

Três baterias B1, B2 e B3 apresentaram as seguintes características:

Se as três baterias forem colocadas em paralelo com os pólos positivos coincidentes, a tensão entre seus bornes comuns será de

  • A.

    10 Volts;

  • B.

    12 Volts;

  • C.

    14 Volts;

  • D.

    16 Volts;

  • E.

    18 Volts.

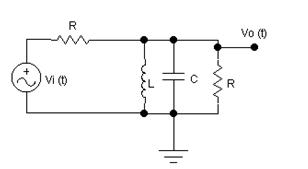

No circuito abaixo Vi é um sinal senoidal da forma Vi = 10 sen106 t. Os resistores "R" apresentam resistências de 10 k Ohms, o indutor L, ideal, apresenta uma indutância de 100  (cem micro Henry) e o capacitor uma capacitância de 10 nF (dez nano Farad).

Nessa situação, a tensão de pico do sinal de saída Vo (t) em relação ao ponto de aterramento, é de:

  • A.

    1 Volt;

  • B.

    2 Volts;

  • C.

    3 Volts;

  • D.

    4 Volts;

  • E.

    5 Volts.

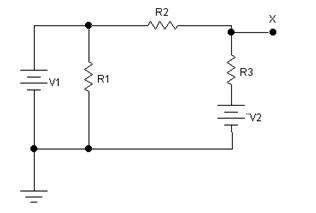

No circuito deste item V1 = 12 Volts e V2 = 6 Volts, as resistências R1= R2 = R3 = 2 M. Um voltímetro analógico, que apresenta uma resistência interna de 1 M é usado para medir a tensão entre os pontos "X" e o ponto de aterramento do circuito. A tensão entre o ponto "X" e o ponto de aterramento será de

  • A.

    9 Volts;

  • B.

    8 Volts;

  • C.

    6 Volts;

  • D.

    4,5 Volts;

  • E.

    3,5 Volts.
