Questões de Física da Núcleo de Computação Eletrônica UFRJ (NCE)

No circuito abaixo a tensão Vi (t) é a rede elétrica de 120 Volts/60 Hz. A queda de tensão no diodo é desprezível, podendo o diodo ser considerado ideal. A resistência R = 1 k e o capacitor C = 1000 F. A tensão mais aproximada que poderemos ter entre o ponto Vo e o ponto de aterramento é de:

• A.

  + 127 Volts;

• B.

  – 127 Volts;

• C.

  – 168 Volts;

• D.

  + 168 Volts;

• E.

  + 63,5 Volts

No que diz respeito à absorção da radiação eletromagnética pela água, pode-se afirmar que:

• A. (A) não existe diferença se a água está no estado sólido, líquido ou gasoso;
• B. (B) a água no estado líquido tem alta absorção para todas as faixas do espectro;
• C. (C) a água no estado gasoso tem alta absorção para todas as faixas do espectro;
• D. (D) a água no estado líquido possui absorção decrescente para os maiores comprimentos de onda;
• E. (E) a água nos estados líquido e sólido tem comportamento análogo.

As radiações eletromagnéticas que compõem o espectro, em ordem crescente de comprimento de onda, são:

• A. (A) raios x, raios gama, radiação ultra-violeta, visível, infra-vermelho, microondas e ondas de rádio;
• B. (B) raios gama, raios x, visível, radiação ultra-violeta, infra-vermelho, microondas e ondas de rádio;
• C. (C) raios gama, raios x, radiação ultra-violeta, infra-vermelho, visível, microondas e ondas de rádio;
• D. (D) raios gama, raios x, radiação ultra-violeta, visível, infra-vermelho, ondas de rádio e microondas;
• E. (E) raios gama, raios x, radiação ultra-violeta, visível, infra-vermelho, microondas e ondas de rádio.

Um sistema sensor é constituído, basicamente, por 3 (três) partes, que são:

• A. (A) coletor, detetor e processador;
• B. (B) antenas, filme e lentes;
• C. (C) coletor, filme e lentes;
• D. (D) antenas, detetor e espelhos;
• E. (E) detetor, espelhos e processador.

Com relação à resolução de sensores não fotográficos imageadores, é correto afirmar que:

• A. (A) a resolução espectral é função do número de bandas espectrais existentes no sensor;
• B. (B) a resolução temporal depende do tipo de sensor, isto é, se ele é ativo ou passivo;
• C. (C) a resolução espacial, também conhecida como geométrica, indica o tamanho da área imageada pelo sensor;
• D. (D) a resolução radiométrica é função do tipo de alvo e do produto a ser gerado;
• E. (E) a resolução radiométrica independe do número de bits do sistema de gravação do sensor.

Reflectância e Fator de Reflectância são, respectivamente:

• A. (A) razão entre o fluxo de intensidade refletido e o incidente; razão entre o fluxo de intensidade refletido entre uma amostra e um padrão conhecido;
• B. (B) razão entre o fluxo de irradiância refletido e o incidente; razão entre o fluxo de irradiância refletido entre uma amostra e um padrão conhecido;
• C. (C) razão entre o fluxo de radiância refletido e o incidente; razão entre o fluxo de radiância refletido entre uma amostra e um padrão conhecido;
• D. (D) razão entre o fluxo de energia refletido e o incidente; razão entre o fluxo de energia refletido entre uma amostra e um padrão conhecido;
• E. (E) razão entre o fluxo de excitância refletido e o incidente; razão entre o fluxo de excitância refletido entre uma amostra e um padrão conhecido.

Uma chapa de aço inoxidável com 20 milímetros de espessura, tem uma de suas faces em contato com um líquido a uma temperatura de e na outra face foi medida uma temperatura de . Supondo a condutividade térmica do aço inoxidável constante e igual a , o fluxo de calor através da chapa é igual a:

• A. 76W
• B. 88W
• C. 152W
• D. 190KW/m²
• E. 220KW/m²

Uma chaveta de aço será utilizada para a transmissão do momento de torção entre um eixo com 20 milímetros de diâmetro e uma polia. A seção transversal da chaveta é padronizada em função do diâmetro do eixo em 6 milímetros de espessura por 6 milímetros de altura. O comprimento da chaveta necessário para suportar o cisalhamento devido a um momento de torção de 90 N.m, supondo uma tensão de cisalhamento admissível de 60 MPa, é de:

• A. 20 milímetros
• B. 25 milímetros
• C. 30 milímetros
• D. 35 milímetros
• E. 40 milímetros

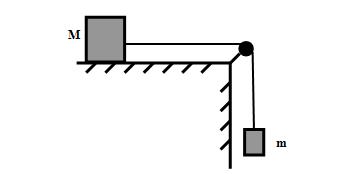

Dois blocos, de massa M e m, estão ligados por um fio ideal e movimentam-se de tal modo que o bloco de massa M desliza sobre uma superfície horizontal e lisa. O fio que os une passa por uma polia de massa desprezível fazendo com que o bloco de massa m movimente-se apenas na direção vertical, como ilustra a figura.

Desprezando todos os atritos possíveis, o módulo da aceleração do bloco de massa M é dado por:

• A. a = mg/M
• B. a = Mg/m
• C. a = mg/(M+m)
• D. (D) a = mg/(Mƒ-m)
• E. a = Mg(M+m)

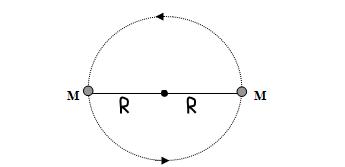

Considere um sistema formado por duas estrelas idênticas, de massa M cada uma, que interagem entre si pela ação de seus campos gravitacionais. Suponha que elas descrevam movimentos circulares e uniformes, de período T e raios iguais a R, em torno do centro de massa do sistema.

A expressão de R em termos de M, T e da constante newtoniana da gravitação G é dada por:

• A.
• B.
• C.
• D.
• E.
