Questões de Geografia da Fundação de Amparo e Desenvolvimento da Pesquisa (FADESP)

Ao trabalhar com o software de desenho do tipo AutoCad ® para representar graficamente um levantamento topográfico, o técnico em agrimensura, para alterar o azimute de um alinhamento que foi desenhado na direção errada, conhecendo apenas os valores das coordenadas de dois pontos deste alinhamento, deverá usar o comando

• A. point ou ponto.
• B. line ou linha.
• C. align ou alinhar.
• D. mirror ou espelhar.

Um arquivo do tipo shape, criado em um Sistema de Informações Geográficas – SIG –, deve ter suas diferentes tipologias de informações inseridas em distintos

• A. arquivos de extensão dwg.
• B. layers ou camadas.
• C. aplicativos do tipo REVIT ou CAD.
• D. formatos e espessuras de linhas.

Em um levantamento planialtimétrico cadastral, realizado exclusivamente com uma estação total (total station), o agrimensor realiza as medições com duas reiterações. O método de nivelamento adotado deve ser

• A. barométrico.
• B. taqueométrico.
• C. geodésico.
• D. trigonométrico.

Dispondo-se apenas das informações a seguir, coletadas em um reservatório a ser utilizado para abastecer uma pequena comunidade rural, o volume de água disponível deverá ser

Dados: área do reservatório: 112,5 hectares; maior altura da lâmina d´água: 3 metros; menor altura da lâmina d´água: 1 metro.

• A. 225 m³
• B. 2.250.000 m³
• C. 1.000 m³.
• D. 3.375.000 m³

Ao representar com curvas de nível o relevo de uma região onde será implementada uma rede de distribuição de água, as equidistâncias entre estas curvas podem variar em função das características

• A. dos equipamentos utilizados para medir, em especial se forem eletrônicos ou analógicos.
• B. da geotecnia e da geologia da superfície e subsuperfície da região.
• C. do relevo em si, em especial se mais ou menos acidentado.
• D. do uso e da ocupação do solo, em especial se existir abundante cobertura vegetal.

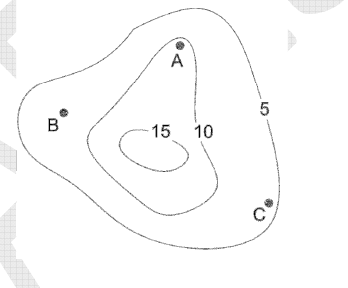

Ao interpretar o desenho abaixo, no qual estão curvas de nível com equidistância de 5,00m, os valores, em metros, que podem ser estimados das cotas dos pontos A, B e C, respectivamente, são

• A. 15,00; 10,00 e 5,00.
• B. 5,00; 10,00 e15,00.
• C. 7,50; 5,50 e 10,50.
• D. 10,50; 7,50 e 5,50.

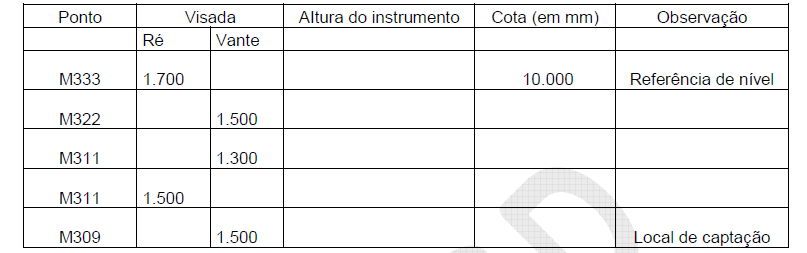

Considerando-se os dados da caderneta de nivelamento geométrico abaixo, cujas grandezas estão expressas em milímetros, a cota do ponto M309 é

Caderneta de Nivelamento Geométrico

• A. 11,40 m.
• B. 10,40 m.
• C. 12,80 m.
• D. 8,20 m.

Para georreferenciar um levantamento cadastral, foi realizado rastreio de alguns pontos levantados com um receptor GNSS geodésico. O procedimento a ser utilizado para processar os dados e, consequentemente, definir coordenadas precisas é

• A. Interseção de visadas.
• B. Reiteração inversa de pontos contíguos.
• C. Posicionamento por ponto preciso (PPP) - IBGE.
• D. Cálculo de coordenadas precisas (CCP) – INPE.

Na locação de uma obra de saneamento, as referências de nível devem ser

• A. materializadas com marcos de concreto, pinos de aço ou piquetes de madeira e identificadas suas cotas.
• B. obtidas por rastreio de GNSS e suas cotas grafadas com tinta de cor forte no gabarito da obra.
• C. transportadas em seus valores ou cotas para a obra através de nivelamento geodésico.
• D. arbitradas com valores de suas cotas no intervalo de 1 metro a 100 metros.

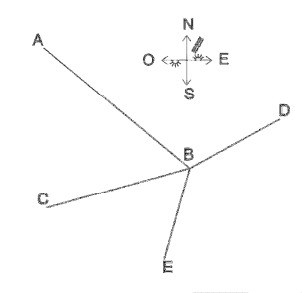

De acordo com o desenho abaixo, o rumo da adutora descrita graficamente pelo alinhamento BC é

• A. 25º Sudoeste.
• B. 75º Sudoeste.
• C. 25º Sudeste.
• D. 75º Noroeste.
