Questões de Arquitetura do ano 2007

Antes de iniciar uma obra, é importante manter uma infraestrutura de apoio compatível com suas características físicas e sua duração. Assim, NÃO é necessário conhecer

• A.

  os recursos disponíveis (água, esgoto, energia, etc).

• B. a disponibilidade de mão de obra.
• C.

  o sistema de transporte e as vias de locomoção.

• D.

  o abastecimento de gêneros alimentícios.

• E.

  o tipo e a natureza do solo.

Atenção: Para responder às questões de números 55 a 57 considere as informações abaixo.

− Imóvel de 10 pavimentos (1º ao 10º pavimento) iguais (pavimento tipo) mais portaria e garagens

− 4 apartamentos por andar, sendo dois com área de 150 m² cada e dois com área de 100 m² cada

− Área total edificada = 6000 m²− Área do terreno = 20 x 40 = 800 m² − Valor de venda do terreno = R$ 800.000,00

O coeficiente da cota de condomínio e a fração ideal do terreno são, em percentual, respectivamente, de aproximadamente:

• A.

  0,17 e 12

• B.

  0,20 e 12

• C.

  0,30 e 16

• D.

  0,33 e 20

• E.

  0,40 e 0,30

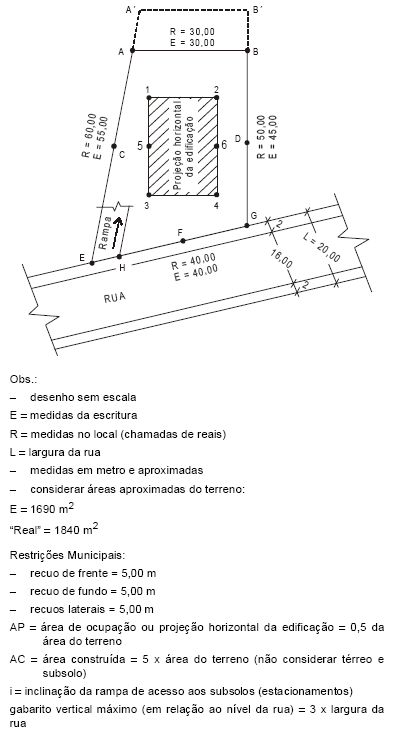

Atenção: Para responder às questões de números 61 a 70 considere o texto e a figura abaixo.

Denunciado por desrespeito a Legislação Municipal de Uso e Ocupação do Solo e invasão de propriedades alheias, um cidadão alegou que seu terreno é, na realidade, maior do que consta na escritura. Além da constatação do fato no local, não havia documentos oficiais (escrituras, registros de imóvel, etc) que provassem as medidas reais do terreno.

O recuo de frente deve ser medido a partir do ponto:

• A.

  E, perpendicularmente ao alinhamento da rua até o ponto 4.

• B.

  E, perpendicularmente ao alinhamento da rua até o ponto 3.

• C.

  G, perpendicularmente ao alinhamento da construção até o alinhamento da rua.

• D.

  médio da construção e perpendicularmente a ela até o alinhamento da rua

• E.

  F (metade do lote), perpendicularmente a rua.

Atenção: Para responder às questões de números 61 a 70 considere o texto e a figura abaixo.

Denunciado por desrespeito a Legislação Municipal de Uso e Ocupação do Solo e invasão de propriedades alheias, um cidadão alegou que seu terreno é, na realidade, maior do que consta na escritura. Além da constatação do fato no local, não havia documentos oficiais (escrituras, registros de imóvel, etc) que provassem as medidas reais do terreno.

O recuo lateral esquerdo deve ser medido:

• A.

  sobre a linha 1-2, prolongada até a divisa.

• B.

  sobre a linha 3-4, prolongada até a divisa.

• C.

  sobre uma linha 5-6 paralela a linha 1-2, prolongada até a divisa e traçada no meio da projeção horizontal.

• D.

  a partir do ponto médio 5, perpendicularmente a divisa.

• E.

  a partir de uma linha paralela à divisa e passando pelo ponto 1.

Atenção: Para responder às questões de números 61 a 70 considere o texto e a figura abaixo.

Denunciado por desrespeito a Legislação Municipal de Uso e Ocupação do Solo e invasão de propriedades alheias, um cidadão alegou que seu terreno é, na realidade, maior do que consta na escritura. Além da constatação do fato no local, não havia documentos oficiais (escrituras, registros de imóvel, etc) que provassem as medidas reais do terreno.

A área de projeção horizontal da construção (área ocupada) é, em m², de (máxima permitida):

• A.

  975

• B.

  920

• C.

  845

• D.

  720

• E.

  700

Atenção: Para responder às questões de números 61 a 70 considere o texto e a figura abaixo.

Denunciado por desrespeito a Legislação Municipal de Uso e Ocupação do Solo e invasão de propriedades alheias, um cidadão alegou que seu terreno é, na realidade, maior do que consta na escritura. Além da constatação do fato no local, não havia documentos oficiais (escrituras, registros de imóvel, etc) que provassem as medidas reais do terreno.

A área retangular de projeção horizontal da construção, em m², e as dimensões do retângulo, em m, são, respectivamente, de (obedecendo os recuos obrigatórios):

• A.

  945 e 25,0 × 39,0

• B.

  920 e 25,0 × 36,8

• C.

  845 e 25,0 × 33,8

• D.

  720 e 20,0 × 36,0

• E.

  700 e 20,0 × 35,0

Atenção: Para responder às questões de números 61 a 70 considere o texto e a figura abaixo.

Denunciado por desrespeito a Legislação Municipal de Uso e Ocupação do Solo e invasão de propriedades alheias, um cidadão alegou que seu terreno é, na realidade, maior do que consta na escritura. Além da constatação do fato no local, não havia documentos oficiais (escrituras, registros de imóvel, etc) que provassem as medidas reais do terreno.

A altura máxima da edificação (H – gabarito vertical) permitida por lei, em m, (a partir do nível da rua) e o número máximo de pavimentos com 3,00 m de distância piso a piso são:

• A.

  48 e 14

• B.

  48 e 15

• C.

  60 e 18

• D.

  60 e 19

• E.

  60 e 20

Atenção: Para responder às questões de números 61 a 70 considere o texto e a figura abaixo.

Denunciado por desrespeito a Legislação Municipal de Uso e Ocupação do Solo e invasão de propriedades alheias, um cidadão alegou que seu terreno é, na realidade, maior do que consta na escritura. Além da constatação do fato no local, não havia documentos oficiais (escrituras, registros de imóvel, etc) que provassem as medidas reais do terreno.

O comprimento da rampa de acesso aos sub-solos, em projeção horizontal, e considerando a inclinação recomendável de 20% (i = 20%), deve ser medido a partir do ponto:

• A.

  médio entre E e H.

• B.

  E

• C.

  H

• D.

  F

• E.

  do meio fio.

Considere as seguintes definições quanto a regulamentos de segurança contra incêndio nas edificações:

I. Ático é o volume compreendido entre dois pavimentos consecutivos, ou entre o pavimento e o nível superior à sua cobertura.

II. Nível de Descarga é a soma das energias caloríficas possíveis de serem liberadas pela combustão completa de todos os materiais combustíveis contidos em um espaço, inclusive o revestimento das paredes, divisórias, pisos e tetos.

III. Área de Risco é o ambiente externo à edificação que contém armazenamento de produtos inflamáveis, produtos combustíveis e ou instalações elétricas e de gás.

Está correto o que se afirma em

• A. I, II e III.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. III, apenas.

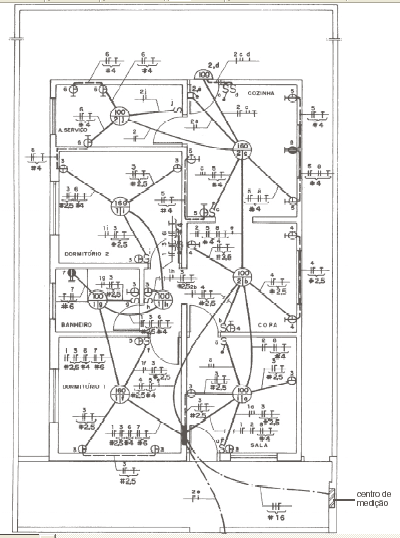

Considere a planta de projeto de instalações elétricas e a representação dos circuitos e fiação:

Na figura,

I. o sistema de alimentação é trifásico.

II. a seção dos cabos varia de 1,0 a 8,0 mm2.

III. o cabo alimentador geral tem seção de 6,0 mm2.

IV. o circuito 7 alimenta um chuveiro com tensão provável de 220 V e possui fio terra.

Está correto o que se afirma APENAS em

• A. I e III.
• B. I, III e IV.
• C. II e IV.
• D. III.
• E. IV.
